一、產品詳細介紹

高溫型智能數顯容積式橢圓齒輪流量計燃油表是屬于容積式流量計的一種，在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

橢圓齒輪流量計具有測量精度高，量程比寬，對上游流動狀態不敏感，無前后直管段長度要求等特點優勢，特別適合高粘度介質的測量，因此廣泛應用于工業生產過程的流量測量并作為流量計量的標準儀表。其缺點是對被測流體中的污物較敏感，當被測管道口徑較大時，流量計比較笨重。

二、工作原理如下

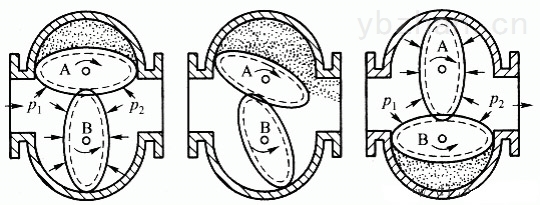

高溫型智能數顯容積式橢圓齒輪流量計燃油表的工作原理是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。

三、產品功能特點

流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。

橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

四、選型技術參數指標

1.鑄鐵型、鑄鋼型、不銹鋼型橢圓齒輪流量計

五、橢圓齒輪流量計安裝事項

1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向*，安裝位置應注意便于讀數。
2、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。
3、儀表中的橢圓齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度“0”應在上面），以減少橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90°或180°。
4、儀表安裝前，管道清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。
5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。
6、儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，在儀表上游安裝氣體分離器。
7、管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。
8、流量超過規定大流量時，橢圓齒輪隨著轉速提高而磨損增加、且壓力損失急劇增加，應避免使用。低于小流量，雖仍能計量，但誤差增大。流量計的起動流量約為大流量的2％，正常工作流量好為大流量的70%-80%。
9、由于測量高粘度液體時，一般均將液體加熱以降低粘度，然后在管道內流通。當儀表停用后，儀表內充滿的液體因冷卻而變粘，如再要啟用，用蒸汽或其他方法在表體外部加熱，從而降低液體的粘度，待儀表內液體粘度降低后才能使用。否則粘液會咬住傳動零件，致使儀表損壞。
10、被測液體溫度不應規定值，否則，儀表不能正常工作，甚至會卡住不動。液體溫度變化也會造成粘度影響的附加誤差。另外，溫度增加也造成新月形空間體積增加，是儀表“走得慢”，測量室為鑄鐵，橢圓齒輪為鑄鋁時，附加誤差為+0.14%/100℃。
11、每臺儀表出廠時，均用7號機械油在室溫條件下標定，在常溫下，油的粘度約為10mpa.s。如用戶使用的液體粘度與此相差較大時，可調換雙層齒輪。
