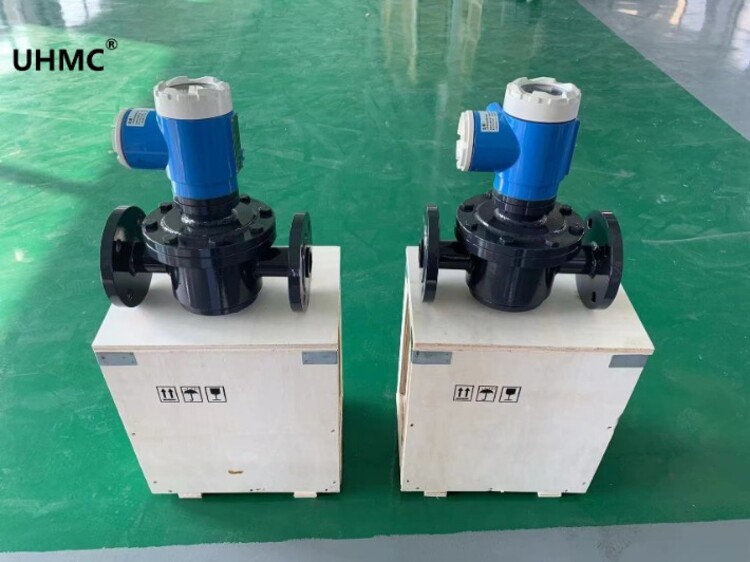

有恒UH-LC一體化防腐型橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量。在流量儀表中屬于精密度較高的一種，它主要的工作就是把液體物質通過自己的機械測量元件切割成一個單位的體積液體，而且是可以多次重復的工作的。它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。
二、工作原理介紹
有恒UH-LC一體化防腐型橢圓齒輪流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔作為一次排量的計算單位，由于齒輪的轉動，所以初月形空腔不是密封的。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉速與每次排量四倍的乘積即為被測液體流量的總量。

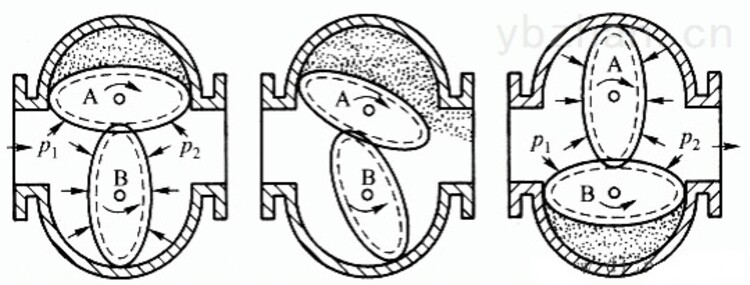

橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪1產生順時針方向轉動，把輪1和殼體間的半月形容積內的介質排至出口，并帶動輪2作逆時針方向轉動，這時1為主動輪，2為從動輪。
在 (b)上所示為中間位置，1和2均為主動輪；而在上所示位置，P1和P2作用在1輪上的合力矩為零，作用在2輪上的合力矩使2輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時2為主動輪，1為從動輪，與 (a)上所示情況剛好相反。如此往復循環，輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口．顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。
所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：
Q=4nυ0
式中：n——橢圓齒輪的旋轉頻率(轉/秒)；
υ0——半月形部分的容積(貝)。
這樣，在橢圓齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
因此，我們從橢圓齒輪流量計的測量原理中不難發現，它是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的，與流體的流動狀態無關。
三、產品功能特點
1.橢圓齒輪流量計具有具有度高、可靠性好；
2.壽命長、量程范圍大、壓力損失小、粘度適應性強等優點；
3.測量過程中基本上不受溫度、壓力變化的影響，且安裝方便；
4.現場可顯示累積流量、瞬時流量、單次流量等；
5.具有現場流量直接讀取，無需外部電源，即可測量累計總量，顯示清晰，操作方便；
6.所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀；
四、橢圓齒輪流量計選型技術參數

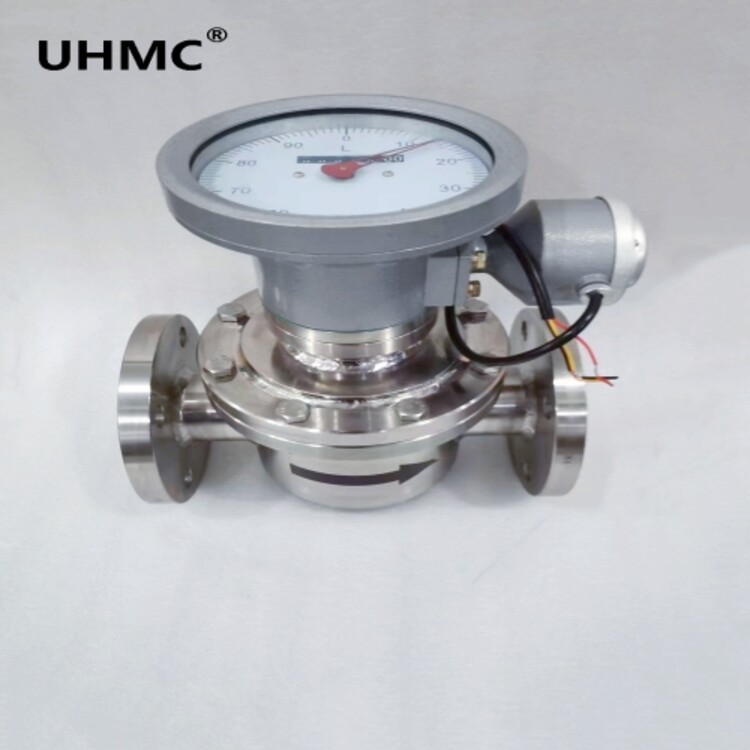

1.鑄鐵型、鑄鋼型、不銹鋼型橢圓齒輪流量計
技術要求、型號 | LC—A鑄鐵型 | LC—B不銹鋼型 | LC—E鑄鋼型 | |
公稱壓力MPa | 1.6 | 1.6、2.5、4.0、6.3 | 1.6、2.5、4.0、6.3 | |
溫度范圍℃ | 常規指針型：-20~+80；高溫指針型：-20~+200； 常規液晶型：-20~+60；高溫液晶型：-20~+150； | |||
精度等級 | 0.5% | |||
口徑 | 粘度：0.6—2mPa.s | 粘度：2—200mPa.s | ||
10 | 0.2-0.4 m3/h | 0.08—0.4 m3/h | ||
15 | 0.6-1.5 m3/h | 0.3—1.5 m3/h | ||
20 | 0.8—3 m3/h | 0.6—3 m3/h | ||
25 | 1.2—6 m3/h | 0.8—6 m3/h | ||
40 | 5—15 m3/h | 3—15 m3/h | ||
50 | 6—24 m3/h | 4—24 m3/h | ||
65 | 10—40 m3/h | 8—40 m3/h | ||
80（輕型） | 10—40 m3/h | 8—40 m3/h | ||
80（重型） | 15—60 m3/h | 10—60 m3/h | ||
100 | 30—100 m3/h | 15—100 m3/h | ||
150 | 45—190 m3/h | 34—190 m3/h | ||
200 | 68—340 m3/h | 56—340 m3/h | ||
五、橢圓齒輪流量計安裝使用注意事項
橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則在管道上游加裝過濾器；若含氣體應安裝排氣裝置。橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。相關安裝尺寸參見對應章節。
按照要求正確安裝后的橢圓齒輪流量計，使用時即可足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會，不能再足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到。其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許好定期進行標定。
