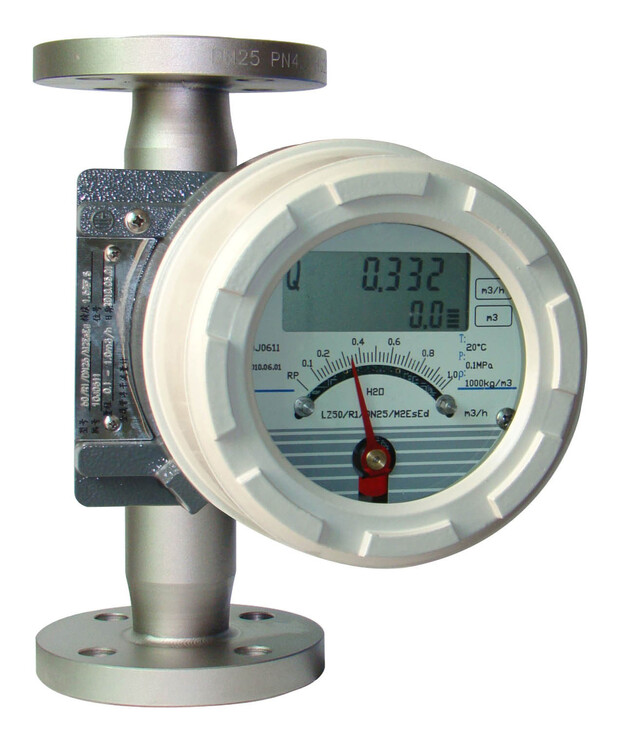

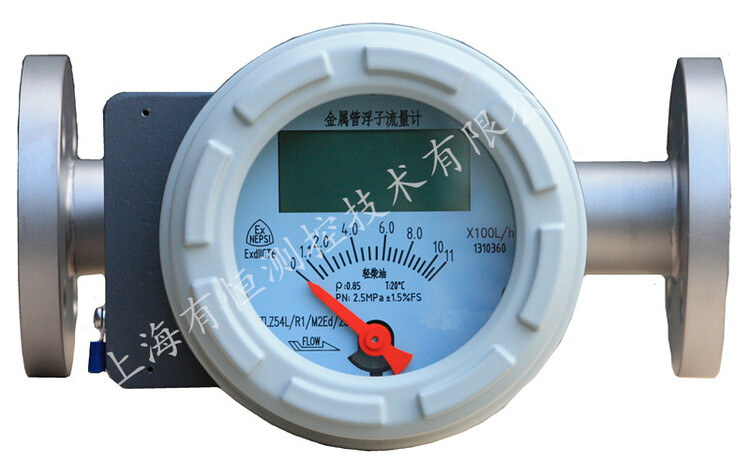

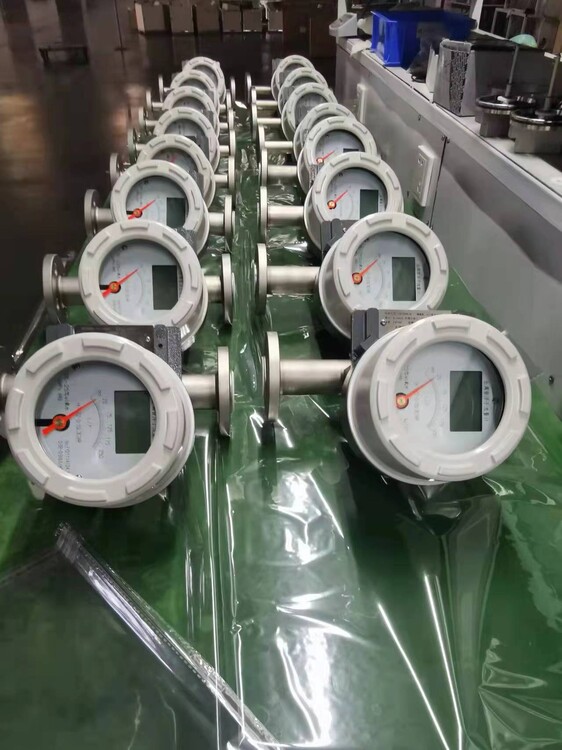

1、產品介紹

酸堿溶液變面積式金屬管浮子流量計是采用變面積式測量原理，具有結構簡單、體積小壓損小、量程比大、安裝維護方便等諸多特點，金屬管浮子流量計廣泛應用于石油、化工、發電、制藥、食品、水處理等復雜、惡劣環境條件及各種介質條件的流測量過程中。它可以用來監測自來水的供應情況、廢水的處理流量等，對于保障水資源的合理利用和環境保護都有著重要的作用。

2、產品工作原理

酸堿溶液變面積式金屬管浮子流量計的工作原理是當浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

3、功能特點優勢

(1)比較適用于口徑小且流速比較低的流量測量；

(2)金屬管浮子流量計屬于全金屬結構耐震能力好、抗壓、耐溫、防腐等諸多優勢；

(3)測量精度高，液體0.15%~0.5%,氣體1%~1.5%三種供電方式可選:DC24V、AC220V、電池供電；

(4)可應用于易燃易爆等危險場合；

(5)量程比比較寬；

(6)采用雙液晶顯示，能夠準確顯示瞬時流量與累計流量；

(7)對于直管段要求不高，前5DN，后250mm即可;

(8)可帶保溫或是伴熱夾套型結構；

(9)帶有數據恢復，數據備份及掉電保護功能;

4、選型技術參數

流量計口徑：DN15，DN25，DN50，DN80，DN100，DN150（其它口徑請與制造商協商）

流量范圍：液體：1.0~150000l/h 氣體：0.05~3000m3/h

量程比：10∶1；20∶1（特殊型）

精度等級：1.5 級；1.0 級（特殊型）

壓力等級：DN15、DN25、DN50：4.0MPa（較大20MPa） DN80、DN100、DN150：1.6MPa

（較大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）

介質溫度：標準：-30℃～+120℃，高溫：120℃～350℃

供電電源：24VDC（12～36VDC），220VAC

輸出信號：4～20mADC（二線制），可附加 HART 協議

輸出負載：500Ω（24V 供電時）

環境溫度：就地型：-40℃~120℃ 遠傳型：-30℃~60℃

存儲條件：溫度：-40℃~85℃ 濕度：≤ 85%

連接方式：法蘭連接，法蘭標準：GB/T9119-2000，用戶可（其它連接方式可與制造商協商）

電纜接口：M20×1.5；1/2 NPT

外殼防護：IP65

防爆標志：本安型：Ex ia IICT6，隔爆型：Ex d IICT6

壓力損失：詳見流量表

介質粘度：DN15：η＜5mPa.s DN25：η ＜250mPa.s DN50～DN150：η＜300mPa.s

接液材質：R1：304，1Cr18Ni9Ti；R0： 316：0Cr18Ni12Mo2Ti；RL：316L，00Cr17Ni14Mo2Ti； Ti：鈦合金；RP：聚四氟乙烯內襯

5、金屬管浮子流量計的安裝注意事項

(1)建議在安裝渦輪流量計的地方安裝旁通管道，以免在檢修過程中影響液體的正常輸送

(2)當流體中含有雜質時，應安裝過濾器。用戶應充分了解被測介質的腐蝕情況，嚴格防止傳感器的腐蝕。

(3)渦輪流量計可以水平安裝或者垂直安裝，垂直安裝時流體流動方向應從下向上，液體充滿管道，無氣泡。流動方向應與傳感器外殼上箭頭指示流動方向一致。上游端至少要有一定長度的直管段，內壁要光滑干凈，無凹痕、積聚、剝落等缺陷。

(4)當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質而定，一般為20-60目，當流體中混有游離氣體時，應加裝消氣器，整個管道系統都應好密封，用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

(6)流量計在管道上的安裝方式：在水平管道上安裝是流量傳感器常用的安裝方法。當渦輪流量計測量液體時，如果測量體中含有少量氣體，傳感器應安裝在管道較低的地方。

6、產品的維護與保養

1.使用時，應保持被測介質的清潔，不含纖維和顆粒等雜質。

2.渦輪流量傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

3.渦輪流量計配用的過濾器應定期清洗，不用時應清洗內部的介質，同傳感器一樣，加防塵套，置于干燥處保存。

4. 在開始使用時，應先將傳感器內緩慢的充滿介質，然后再開啟出口閥門(閥門應安裝在流量計后端)，嚴禁傳感器處于無介質狀態時受到高速流體的沖擊。

5.渦輪流量傳感器不用時，應清洗內部介質，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

6.在傳感器安裝前，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

7、金屬管浮子流量計行業運用范圍

 （1）流體要求相對潔凈。應選用的流體如石油化工類：石腦油、乙烯、液氧、液氮、二氧化碳等；化學溶液類：鹽水、甲醇等；一般流體：水、空氣、氧氣、高壓氫氣等；有機液體：酒精、苯、甲苯、丁二烯、*等。

（2）不應選用的對象或場所：含雜質多的液體，如循環冷卻水、河水、排污水、燃油等；管道壓力不高，流量較大（高流速），有可能產生氣穴的場合；電焊機、電動機、有觸點繼電器的附近存在嚴重電磁干擾的場合等。

（3）渦輪流量計對流體粘度比較敏感，粘度增大時，儀表系數的線性區域會變窄，下限流量提高。對于液體，通常用水作為檢測流體。液體粘度低于5x10-6mm2/s時可不考慮粘度影響，否則需采取措施以補償粘度的影響，如縮小適用范圍，使用時提高流量下限值，儀表系數誠意雷諾系數等。

（4）經常校驗。對于管線傳輸計量，常配備在線校驗設備。目前多在智能儀表中進行各種影響量的補償，如溫圧補償、非線性補償?shù)取?/span>

（5）一般在工作時大流量相應的轉速不能過高，以延長使用壽命。一般情況下對于連續式工作，儀表流量上限為實際大流量值的1.4倍，間歇工作的則為1.3倍。

8、常見問題與解決方法

(1)針波動太大，不能準確讀數

產生原因：

1、系統工作壓力不穩定；

2、介質存在脈動流或雙相流的現象；

3、儀表進出口處的管徑變化大而導致壓力變化或壓力損失增加。

排除方法：

1、檢查自身系統；

2、消除脈動流與雙相流；

3、減少壓力損失。

(2)指針不回零

產生原因：

1、由于儀表的波動而使指針位移；

2、由于儀表的上下撞擊，而使測量管內的零件彎曲變形。

排除方法：

1、旋松指針處的小螺絲將指針復原至“Rp”位置（未工作狀態）；

2、建議送回維修或更換。

(3)遠傳不準確

產生原因：

1、環境溫度超出工作要求；

2、變送器漂移。

排除方法：

1、按要求使用；

2、適當調節變送器中的電位器或調節螺絲以恢復正常。

9、配貨清單

金屬管浮子流量計（含標牌）

使用安裝說明書

合格證一份

（部分規格含配件）

10、選型參數提供事項如下：

1、測量介質_________

2、口徑_________

3、工作溫度_________

4、工作壓力_________

5、量程范圍（流量范圍）_________

6、連接方式_________

7、供電電壓_________

8、防爆要求_________

9、其他功能要求_________

11、UHMC上海有恒測控技術有限公司售后服務承諾：

(1)用戶有相關技術問題可來電詳談，我們承諾會及時予以解答，并完善疑問并妥善處理完畢。

(2)支持技術人員在線技術指導調試或安裝等服務，可對任何產品問題進行解答。

(3)儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。

(4)本公司生產供應的所有產品質保為12個月，免費提供電話咨詢技術安裝與調試服務，有需要可提供現場安裝與調試服務，安裝費用及出差差旅費用另算。
