一、產品詳細概述

壁掛爐水流量開關，UHLS全智能常開常閉指針式流量開關是用于對各種液體的流量進行實時監控并發訊控制形式的流量儀表，采用全新流線型結構設計，有較高的穩定性和準確性，能夠用于各類型管道中流量的監測和對各種大中小型和設備的冷卻或者潤滑系統中。它可以輸出一個控制信號。這個預置開關點可以設置在量程中的任何一個位置，開關點在安裝后的條件下，也可以很方便的進行調整。因此，它可以廣泛的應用于油田、石油煉制、化工、乙烯、制藥、冶金、電廠、造紙、食品、制酒、輕工、紡織、工業焊接、水處理等工業流量的監測。

二、工作原理如下

壁掛爐水流量開關，UHLS全智能常開常閉指針式流量開關的工作原理是采用錐形測量管和測量靶，主要的測量過程是當流體沿著錐形管通過時，測量靶會依靠流量的大小而產生一定的位移，測量靶的位移，是靠彈簧平衡力的作用下所產生的平衡，與此同時并通過磁耦合系統傳到指示系統，而實現流量的監測和控制。

三、設備優勢特點

(1)智能機械式流量開關，無需進行電源供電；

(2)支持垂直與水平安裝，可滿足多種安裝方向；

(3)口徑支持DN15-DN3000或者更大

(4)具有較高的可靠性、重復性；

(5)耐高溫、高壓、防爆等多種需求；

(6)采用了可做雙繼電器輸出，控制起來更輕松方便；

(7)可直接通過傳動螺絲帶動電位器進行設定，所以無需拆卸，安全防水；

(8)采用流線型結構設計，堅固，維護量低；

(9)清晰的流量顯示刻度、讀取方便，旋轉指針、分度刻度；

(10)測量范圍廣泛。

四、技術參數

◆口  徑：DN15~DN250

◆精  度：12%

◆重復性：±2.5%

◆溫  度：標準≤85℃, 大≤300℃

◆壓力等級：0.6-4.0 MPa（高壓可選）

◆信號輸出：報警點輸出可配套晶體管繼電器使用（本安型）

◆安裝方向任意；垂直、水平安裝任意

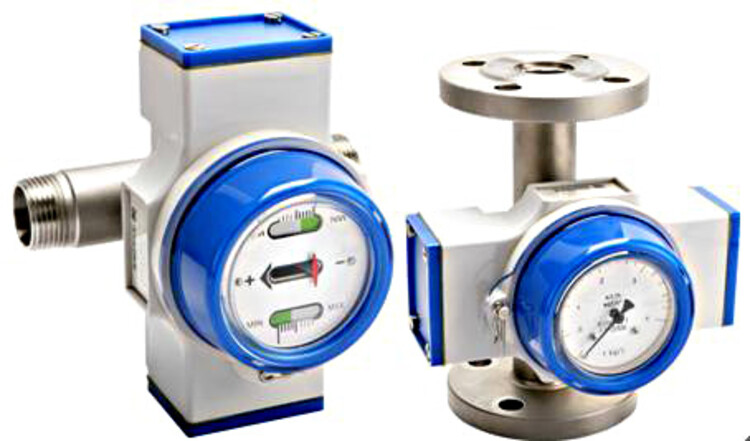

【指示器形式】

流量開關I型指示器按測量量程劃分為 1/10 分度的刻度盤，可以一般化的觀察流量,7 型指示器構成的流量開關可不中斷管道流量,就可以方便地調整開關報警點。

指示器構成。對應測量量程劃分為 l/h、l/min、m3/h 刻度盤，圓形度盤、旋轉指針可以方便地觀察流量，1 型指示器構成的流量開關可不中斷管道流量，就可以方便地調整開關報警點。

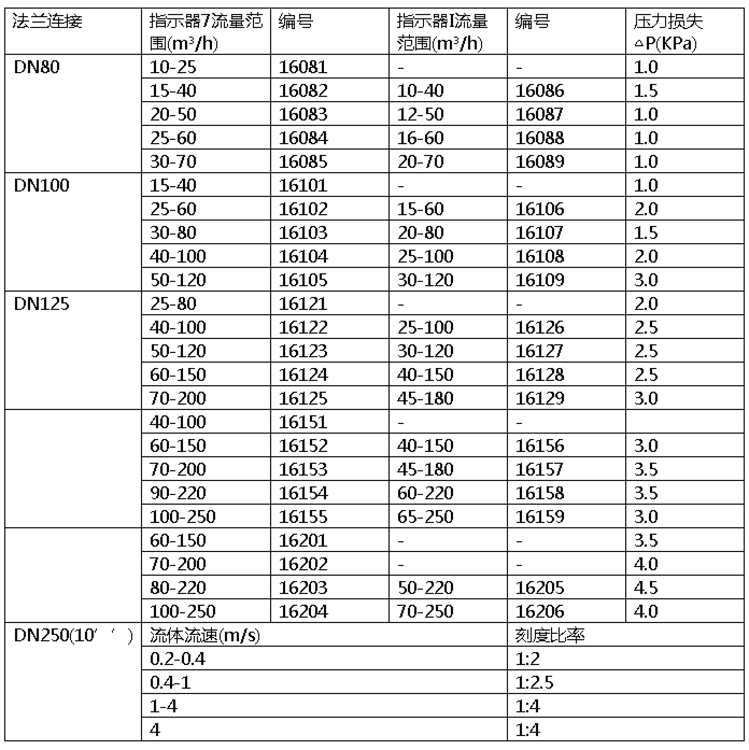

五、量程范圍表

六、主要技術參數

七、流量開關的安裝和使用須知

(1)在安裝流量開關之定要及時清理管道中的雜物、污垢、焊渣、雜質等，有條件的建議采用壓縮空氣進行吹掃和清潔水進行管道沖洗。

(2)安裝是要及時查看儀表殼體上標注的流體流向指示箭頭的方向，箭頭為流體流出方向，請勿搞錯。

(3)在進出入口安裝時，要預留相當于口徑5倍的直管段，這么做是確保測量的準確度不受影響。

八、流量開關可應用領域

流量開關現在已經在各類工業、民用領域中有大量使用。主要應用于化工、乙烯、制藥、水處理、消防、紡織、輕工業、冶金、電廠、食品廠、石油、制酒等工業流量的監測。

(1)水處理領域：流量開關可以用于控制水處理劑的流量，以達到優化水質的目的。例如，在反滲透水處理領域，可以通過流量開關來控制進入反滲透膜的流量，以達到有效的脫鹽效果。

(2)石油化工領域：流量開關可以用于控制石油、天然氣等介質的流量，以確保生產的穩定和安全。

(3)醫藥、食品領域：流量開關可以用于控制液體藥品、食品的流量，以產品的質量和安全性。例如，在口服液的生產線上，可以使用流量開關來控制口服液的流量，以確保產品的質量和穩定性。

(4)消防領域：流量開關可以用于控制消防水的流量，以達到快速滅火的目的。例如，在火災發生時，可以通過流量開關控制消防水的流量，以快速撲滅火災，并節水的目的。

九、流量開關的故障處理與維護

正常狀態情況下流量開關可以免維護、維修，如果流體中有雜質、顆粒狀物質或懸浮物,將堵塞流量開關的測量體，發生上列現象應及時進行清除清理，再清理的過程中應小心不能損壞流量開關的內部零件，以流量開關的正常工作。如果發生故障現場不能處理時，請您不要輕易拆卸，建議需將流量開關發回制造廠進行檢查、修理。請按下列程序進行現場處理。

1.測量時無指示：先要檢查是否有雜質、顆粒狀物質或懸浮物會堵塞流量開關的測量體，“有”清除,恢復原狀。

2.流量時有、時無：檢查是否有測量元件損壞，“有損壞”請同制造廠聯系，

3.測量不準確：先要檢查彈簧元件是否損壞，“有損壞”請同制造廠聯系，

4.發生泄漏：先要檢查密封是否完好，較大的可能性是密封的O型圈損壞，“有損壞”請更換。

十、配貨清單

流量開關（含標牌）

使用安裝說明書

合格證一份

（部分規格含配件）

十一、為了幫助您更好的選擇適用產品，請?zhí)峁┮韵鹿r參數：

1、測量介質_________

2、口徑_________

3、工作溫度_________

4、工作壓力_________

5、量程范圍（流量范圍）_________

6、連接方式_________

7、供電電壓_________

8、防爆要求_________

9、其他功能要求_________
