一、產品介紹

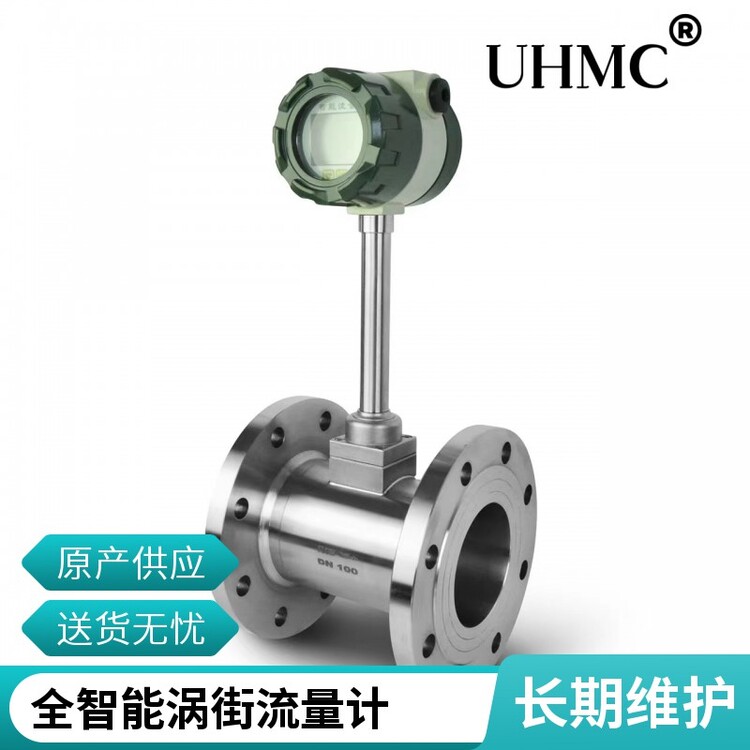

煤氣流量計|氧氣流量計|氮氣流量計——渦街流量計是用于工業管道內流體介質的流量測量儀表，渦街流量計可以測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體（如：水、汽油等）的計量和控制，簡單的講液體、氣體及蒸汽渦街流量計都可以滿足測量需求。渦街流量計壓力損失小，量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。
二、設備工作原理詳解
渦街流量計是基于卡曼渦街原理進行測量，在均勻流體中，垂直設置阻流體，在一定流速范圍內，從阻流體兩側交替地釋放方向相反的旋渦，這種不對稱漩渦稱為卡曼渦街，如圖1所示。
通過檢測元件檢出漩渦頻率后，可以推導出流體的流量，設被測介質的平均速度為V，漩渦的發生頻率為f，阻流體迎面寬度為d，根據卡曼渦街原理，發生頻率和流體速度成正比，如下式：f=SrV/d (1)
式中：
V—阻流體兩側平均流速，m/s；
Sr—斯特勞哈爾數；
d—阻流體的寬度，m。
斯特勞哈爾數Sr為無量綱參數，它與阻流體的形狀及雷諾數有關，實驗數據得知，在Re=2×104~7×106范圍內，Sr基本保持不變，可視為常數。由上式(1)可見，漩渦頻率f不受流體物性和組分變化的影響。設管道內體積流量為qv
qv=πD2V/4=πD2df/4Sr (2)
K=f/qv=[πD2d/4Sr]-1 (3)
式中：
K—流量計的儀表系數，m3。
K除與阻流體、管道的幾何尺寸有關外，還與斯特勞哈爾數Sr有關。由上式(3)可見，流量qv和漩渦頻率f成正比關系，輸出信號與流量成正比，不受流體的溫度、壓力、粘度和密度的影響，通過傳感器檢測前后壓降和頻率f，將信號送入放大器，再由通過整形得到電信號輸出，就可以測出qv。
三、產品特點優勢
1.渦街流量計具有溫度與壓力集成安裝智能補償功能，可對測量流體的標準體積流量與標準質量流量進行準確計量；
2.UHLUGB型渦街流量計屬于智能化比較高、數字化電路設計可自動補償被測流體密度或標況體積計算；
3.采用全新點陣漢字液晶大屏幕顯示，操作簡單，讀數直觀清晰，維護便捷；
4.用戶可選用電池供電或者選配外界電源可支持供電兩年以上；
5.測量精度高、結構簡單、維護便捷、安裝簡單；
6.全新的數字濾波和修正功能使流量測量更加可靠；
7.可危險易燃現場可選用防爆型渦街流量計（我司已取得渦街流量計防爆證書）
四、設備選型技術參數
測量介質：液體、一般氣體、蒸汽
公稱通徑：DN15~DN300（滿管式）、DN150~DN2000（插入式）、DN2000以上口徑協議供貨。
介質溫度：-40~100℃（常溫）、-40~250℃（中溫）、-40~320℃（高溫）、-40~350℃（溫）
公稱壓力：1.6MPa、2.5MPa、4.0MPa（＞4.0協議供貨）
精度：±1%R，±1.5R（滿管式）、±1.5%R，±2.5%R（插入式）
電源供電：﹢12VDC（三線制脈沖輸出）、﹢24VDC（三線制脈沖輸出型及二線制脈沖輸出型）、3.6V鋰電池、雙供電
本體材質：304（其他材料可協議供貨）
防護等級：IP65（其他防護等級協議供貨）
環境條件：溫度-20℃~55℃，相對溫度5%~90%，大氣壓力86~106kPa。
五、安裝相關注意事項
1.渦街流量科學選擇安裝地點和環境。
避免強配電設備、高頻設備、強電源插頭設備；避免高溫物體和輻射的影響，避免強振動場所和腐蝕性氣體環境，考慮安裝維護的方便性。
2.渦街流量的上下游有足夠的直管段。
如果傳感器測量點的上游在同一平面上有兩個90。彎頭:上游直管段≥25D，下游直管段≥5D。如果傳感器探測點上游的不同平面上有兩個90。彎頭:上游直管段≥40D，下游直管段≥5D。電動調節閥應安裝在傳感器下游5天。如果安裝在光學傳感器的上游，激光傳感器上游的直管段應不少于50天，下游應不少于5天。
3.渦街流量表是流量傳感器固定方法。
測量氣體流量時，如果被測氣體中含有少量液體，激光傳感器應安裝在管道的較高位置。測量液體流量時，如果被測液體含有少量氣體，激光傳感器應安裝在管道的下部。
4.渦街流量傳感器安裝在垂直管道中。
測量氣體流量時，激光傳感器安裝在水平管道上，流向不限。如果被測氣體中含有少量液體，熱氣方向應為自下而上。測量液體流量時，粘性液體應自下而上:這樣液體重量就不會加到探頭上。
5.渦街流量管道應采取減振措施。
在振動特別是橫向振動大的管道上安裝盡可能少的傳感器。如需安裝，采取隔振措施，并在各種傳感器的上下游2D安裝管道緊固裝置和防振墊。
6.渦街流量儀表傳感器在水平管道中倒置。
一般情況下，不建議直接安裝。如何安裝不是特別適合測量一般氣體和出口溫度。常用于測量加熱蒸汽，適用于測量高溫液體或保持管道清潔。
7.渦街流量是指在有外保溫的管道上安裝各種傳感器。
測量高壓蒸汽時，外保溫多不超過支架高度的三分之一。
8.渦街流量壓力測點和測量點的選擇。
根據測量需要，當需要在攝像機傳感器附近測量壓力和溫度時，壓力測量點應在傳感器下游3-5D，測量點應在各種傳感器下游6-8D
9.渦街流量各種傳感器安裝在水平支管的側面。
無論測量什么樣的流體，傳感器都可以安裝在垂直管道的側面，特別是用于測量蒸汽壓力和加熱蒸汽和低溫液體。如果條件允許，采用側面安裝，流體溫度對功率放大器的影響將受到限制。
六、渦街流量計運用可運用領域
1.大管徑管道的水流量丈量。一般滿管式渦街流量計首要用于丈量中小管徑的水流量，刺進式渦街流量計則用來丈量大管徑管道的流量丈量。渦街流量計現在被廣泛運用于城市輸水管線和冶金、造紙、化工、電力及化纖等企業的工業用水主管線中；
2.非導電性液體的流量丈量。一般電磁流量計多用于導電性液體的流量丈量，而在非導電性液體流量丈量領域中，渦街流量計卻占有著主導地位。在食物、半導體工業、石油化工、制藥中，渦街流量計獲得了比較廣泛的運用；
3.各種工業用水的流量，首要是冶金、建材、石油、化工、輕工、電力等行業出產過程中的循環用水、廢水、廢液的丈量；
4.部分腐蝕性液體的丈量，例如醋酸、鹽酸等酸類，以及其他化工溶液；
5.部分低粘度的油品流量丈量，如火油、柴油、汽油，還有那些經加溫后粘度下降的重油及渣油等。
七、配貨清單
渦街流量計本體（含銘牌）
使用安裝說明書
合格證一份
部分規格含附件
八、選型參數提供事項如下：
1、測量介質_________
2、口徑_________
3、工作溫度_________
4、工作壓力_________
5、量程范圍（流量范圍）_________
6、連接方式_________
7、供電電壓_________
8、防爆要求_________
9、其他功能要求_________
九、UHMC上海有恒測控技術有限公司售后服務承諾：
(1)用戶有相關技術問題可來電詳談，我們承諾會及時予以解答，并完善疑問并妥善處理完畢。
(2)支持技術人員在線技術指導調試或安裝等服務，可對任何產品問題進行解答。
(3)儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
(4)本公司生產供應的所有產品質保為12個月，免費提供電話咨詢技術安裝與調試服務，有需要可提供現場安裝與調試服務，安裝費用及出差差旅費用另算。
