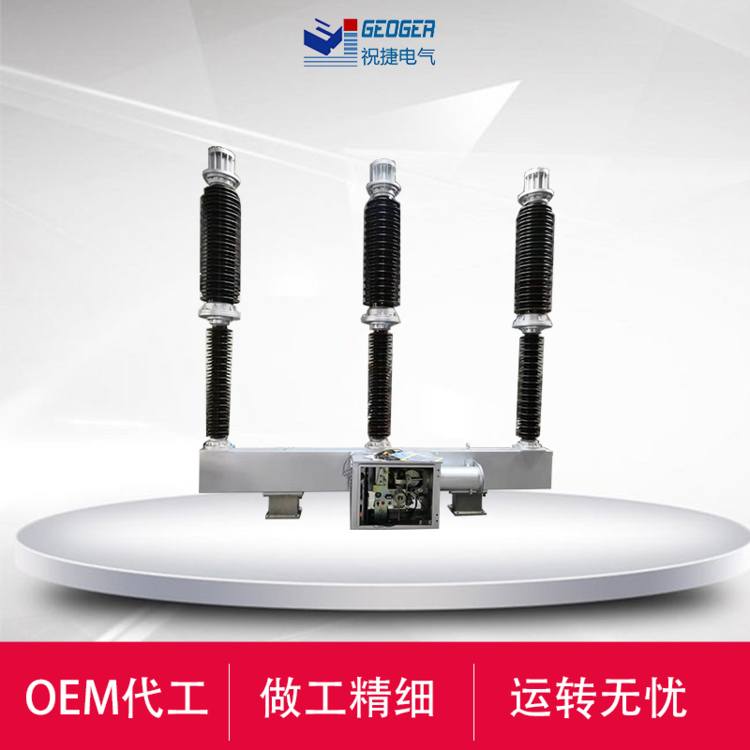

LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷LW9-60-66-72.5六氟化硫斷路器瓷柱式戶外SF6祝捷2.4.2 滅弧室

滅弧室整體安裝在滅弧室瓷套內，是斷路器的核心部件。它主要由瓷套、靜觸頭支座、靜主觸頭、靜弧觸頭、噴口、氣缸、動弧觸頭、中間觸頭、下支撐座、拉桿等零部件組成（見圖4）。另有吸附劑裝在靜觸頭支座的上部，拉桿與支柱瓷套內的絕緣拉桿相連，并終連至拐臂箱內的傳動軸。滅弧室瓷套由高強瓷制成，具有很高的強度和很好的氣密性。

長期載流回路是由上接線板、靜觸頭座、主觸指、氣缸、中間觸頭、下支撐座、下接線板組成。在開斷電流的過程中，電弧回路由裝在靜觸頭座上的靜弧觸頭和裝在氣缸上的動弧觸頭流過，在開斷過程中起引導電弧的作用。氣缸的熱膨脹室下部裝有單向閥，壓氣室下部裝有回氣閥和釋壓裝置。

2.4.3 支柱瓷套

支柱瓷套起支撐滅弧室和對地絕緣的作用。瓷套內裝有絕緣拉桿，起對地絕緣和機械傳動作用。支柱瓷套也由高強度瓷制成，具有很高的強度和很好的氣密性。

2.4.4 拐臂箱

拐臂箱的作用是將操動機構的輸出動作傳遞到絕緣拉桿，并終傳遞到滅弧室運動部件單元，完成斷路器的分、合閘動作。拐臂箱上裝有自封閥，用于連接基座內的充氣管道。在充氣管未接時，整個極柱處于密封狀態。拐臂箱殼體由高強度氣密性的鋁合金鑄造而成，在其上面設有定位孔，可以方

便的將極柱固定在分閘位置。
