一、產品詳細介紹
UHMC有恒-數顯防爆式科里奧利質量流量計我公司根據科里奧利力原理開發的一種新型的流量測量儀表，科里奧利質量流量計稱得上是真正意義上的質量流量測量，具備一系列工程應用優點，已經成為工業控制及節能管理領域較多使用的流量儀表，廣泛應用于石化、制藥及其他工業領域。科氏力質量流量計不僅能夠測量腐蝕性介質及易爆炸介質的質量流量和介質密度，而且還可以在庫存量控制及批量控制、貿易結算等方面發揮作用。因此，可以說科氏質量流量計是測量技術的一個里程碑，具有劃時代意義，它實現了工程師直接測量質量流量的愿望，同時達到了需要的精度。自其問世后，一直深受行業熱捧。
二、工作原理解析

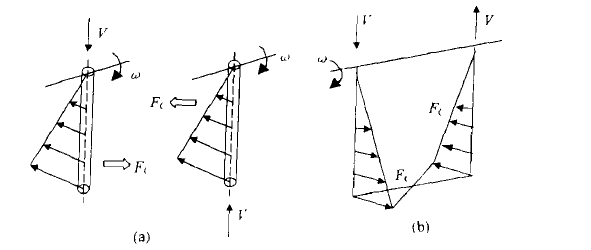

UHMC有恒-數顯防爆式科里奧利質量流量計的工作原理是當一根管子繞原點旋轉時，讓一個質點從原點通過管子向外端流動,即質點的線速度由零逐漸增大，質點被賦予了能量，隨之產生的反作用力Fc(即慣性力)將使管子的旋轉速度減緩，使管子運動發生滯后。相反，讓一個質點從外端通過管子向原點流動，即質點的線速度由大逐漸減小趨向于零，質點的能量被釋放出來，隨之產生的反作用力Fc將使管子的旋轉速度加快,使管子運動發生。如圖1a所示。這種能使旋轉的管子運動發生或滯后的力就稱為科里奧利力，簡稱科氏力。這是19世紀法國科學家科里奧利提出的。
將繞著同一根軸線以相同相位旋轉的兩根相同管子的外端用同樣的管子連接起來，如圖1b所示。當管子內沒有流體流過時，連接管與軸線是平行的。而當管子內有流體流過時 ,由于科氏力的作用，兩根旋轉管發生相位差，連接管就不再與軸線平行。科氏流量計就是利用這一原理制成的。科氏流量計通常是以振動代替旋轉運動，因為旋轉運動不適于實際應用。即由兩端固定的薄壁測量管，在中心處加以測量管諧振或接近諧振的激勵。這樣，如果把測量段看作是從中心分開的兩段，那么這兩段就相當于分別圍繞兩端固做來回旋轉運動。當流體從一端流向另一端時，就產生了科里奧利力，使測量管中點前后兩半段產生方向相反的扭曲,進而產生相位差。測出扭曲量-扭角的大小，或測出兩段管通過中心平面的時間差Δt，就可以得知質量流量。通常以電磁或光學原理測量。
科氏流量計的振動管(測量管) 的形狀有多種,但總的說來可分為彎管與直管兩種，其中又有單管與雙管之分。
三、功能特點優勢
(1)UHCMF型科氏力質量流量計實現了可直接測量質量流量，并且具有很高的測量度。
(2)可測量流體范圍廣泛，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。
(3)測量管的振動幅小，可視作非活動件，測量管路內無阻礙件和活動件。
(4)對應對迎流流速分布不敏感，因而無上下游直管段要求。
(5)測量值對流體粘度不敏感，流體密度變化對測量值得值的影響微小。
(6)可做多參數測量，如同期測量密度，并由此派生出測量溶液中溶質所含的濃度。
四、選型技術參數要求
【傳感器型號】
五、科氏力質量流量計的安裝注意事項
UHCMF型科里奧利質量流量計是由于測量管形狀及結構設計的差異，同一口徑相近流量范圍不同型號傳感器的重量和尺寸差別很大，列如例如80mm口徑者僅45kg，重者達150～200kg。安裝要求亦千差萬別，因此按照制造廠規定的安裝方法和趨避禁止事項，列如例如有些型號流量傳感器直接連接到管道上即可，有些型號卻要求設置支撐架或基礎。為隔離管道振動影響儀表，有時后候傳感器與管道之間要介以柔性管連接，而柔性管與傳感器之間又要一段有支撐件分別固定的剛性直管。選購之前應向擬購流量計廠商索取安裝使用說明書參照比較和選擇。
安裝設計時盡可能使其有長的使用壽命，為除去過早磨損和產生測量誤差的固形物和夾雜氣體，按流體和管道條件在傳感器上游裝過濾器或氣體分離等保護裝置。，若希望能在現場在線校準儀表，應考慮引流連接口和閥，以及相應的空間。
流量傳感器安裝姿勢和位置。流量傳感器測量管內殘留固形物、結垢、潴留氣體等均將影響測量精度。一般說裝于自下面下而動的垂直管道較為理想；但對于非直形測量管CMF裝在垂直管道還是水平管上。取決于管道振動狀況和應用條件。
安裝位置使測量管內充滿液體，列如例如水平管道體流過CMF科氏力質量流量計后直接放如入容器而無背壓，測量管往往不能充滿，會使輸出信號激烈波動。
六、流量信號轉換器介紹
流量信號轉換器是與科氏力質量流量計傳感器配套使用的流量測量信號轉換儀表。它由信號基礎轉換器及顯示器組合而成，具有傳感器振管驅動、相位信號檢測、流量運算顯示、流量積算、信號遠距離傳輸等功能，與我公司生產的科氏質量流量傳感器合為一體，組成具有就地顯示功能的質量流量計。
現已開發配套的轉換器有四種型號。轉換器的設計充分考慮了不同用戶的使用要求，除正常測量顯示介質質量流量、密度、溫度、累計流量值，還可實現單向計量控制、質量流量/體積流量換算顯示測量、介質濃度測量、管道吹掃辨別等多種附加功能。同時具有現場自動對
零、故障狀態顯示報警、超量報警提示、多種標準脈沖頻率輸出選擇等功能，方便儀表的使用和維護。
七、轉換器的主要技術參數
（1）測量、顯示參數：
測量參數：質量流量、體積流量、介質工作密度、介質工作溫度
顯示：雙排LED顯示 、三排LCD顯示；視窗尺寸：62×32mm（W×H）54×40mm（W×H）（Φ80mm）
測量顯示精度：0.05%
測量顯示單位：
質量流量：g/h、kg/h、t/h、g/m、kg/m、t/m
體積流量：cm3/h、dm3/h、m3/h、cm3/m、dm3/m、m3/m
密度：kg/m3或 g/cm3
溫度：℃、K、℉
（2）轉換器輸出信號
轉換器輸出信號：
0～10000Hz 脈沖信號 流量信號 集電極開路信號
當量脈沖信號 流量信號 集電極開路信號
4～20mADC電流信號，流量、密度輸出信號任選其一
電流輸出負載能力：不小于750歐姆（24VDC 電源）
注：可根據需要提供兩路電流信號
輸出信號精度：脈沖信號0.05%；電流信號0.2%
通訊信號：RS485 MODBUS協議
（3）使用環境溫度：-40～60℃
（4）供電電源：
18～36VDC電源功率：7W（基本電源）
85～265VAC電源功率：10W（附加電源）
（5）儀表防護及防爆：
防護等級：IP67
防爆等級：Ex d [ia]ⅡC T6 Gb
（6）結構尺寸、重量：Φ125×180mm 2.7kg
八、儀表常見故障處理方法
在安裝投用和使用過程中，如果發現流量計工作異常，應判定故障原因。故障原因可分成兩種：應用問題和流量計系統問題。應用問題較為復雜，如工藝、介質狀態變化等引起的測量波動誤差，應根據實際情況分析，本章主要講述流量計系統故障原因和解決辦法。
對流量計的故障診斷，用戶可以借助面板上的 LED 指示燈和 LCD 顯示器，LED 指示燈的不同顏色代表流量計的工作狀態，利于用戶察看工作狀態；LCD 顯示器能顯示變送器自診斷的報警信息，利于用戶進行判斷并定義故障。此外，在測試傳感器靜態電阻值和連接線纜時，會用到手持數字萬用表。
九、行業運用領域
科里奧利質量流量計不但具有準確性、重復性、穩定性，而且在流體通道內沒有阻流元件和可動部件，因而其可靠性好，使用壽命長，還能測量高粘度流體和高壓氣體的流量。現在汽車用的清潔燃料壓縮天然氣（CNG）的計量就是靠它側準的，而在石油、化工、冶金、建材、造紙、醫藥、食品、生物工程、能源、航天等工業部門，其應用也越來越廣泛。它的問世帶來了流體測量技術的一次深刻變革，被譽為是21世紀的主流流量計。
十、產品配貨清單
科氏力質量流量計本體（含標牌）
產品說明書一份
產品合格證
部分規格含附件
十一、為了幫助您更好的選擇適用產品，請提供以下工況參數：
1、測量介質_________
2、口徑_________
3、工作溫度_________
4、工作壓力_________
5、量程范圍（流量范圍）_________
6、連接方式_________
7、供電電壓_________
8、防爆要求_________
9、其他功能要求_________
