罐體設計符合 GA39.5 的有關規定，人孔蓋為鋁合金材質鑄造而成。水泵系
統管路及人孔蓋按照國家標準采用不同的顏色進行涂裝，水罐蓋涂綠色，
泡沫罐蓋涂黃色，以便于故障維護及操作警示。

電氣系統采用 CAN 總線的智能控制系統，控制器+高清液晶顯示屏+控制程序，
實時監測車輛的各種狀態，通過固化的程序?qū)崿F(xiàn)動作的邏輯控制和保護。
功能強大的控制器采用品牌。

支腿和臂架的各種傳感器均采用進口品牌，防水防塵、抗振、可靠。
電纜和插接件采用品牌，柔性好、耐老化、防水等級達到 IP67，整車電纜
連接均采用扣壓式，接觸可靠，維修方便。

駕駛室頂部安裝 2 個圓警燈；車身左右上部各有三個長方形頻閃警燈；駕駛室
內安裝 100W 警報器，具有對外喊話等多種功能；駕駛室內安裝可視倒車監視器；
駕駛室內預留車載電臺接口；

車身防碰撞：臂架在小變幅角度回轉時，為了防止臂架碰撞車身，回轉到
一定方位時，自動停止危險方向的回轉。

支腿動作報警：支腿動作時，聲光自動報警，防止觸碰傷人。
器材箱門未關提示：如器材箱門未關，聲光自動報警，防止行車發生事故。

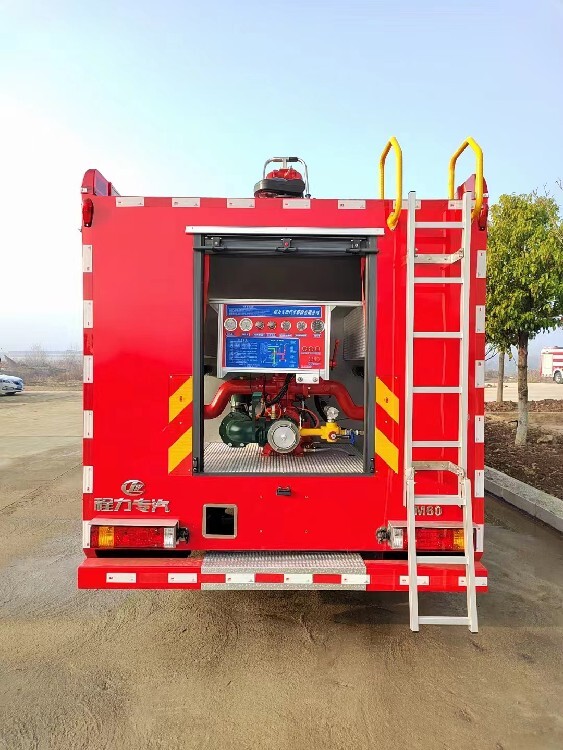

車輛設置三個操作點，一個位于車輛后部，一個是插接有線遙控，一個位于
轉臺左側
車輛后部主要用于支腿展開和收攏操作、發動機啟動/停止、油門加減、水
泵的啟動停止、泡沫系統，水泵轉速、水路壓力、液壓壓力、水罐水位、泡沫
罐液位、水流量、泡沫比例、水用量、泡沫用量等操作。

轉臺左側操作主要用于臂架變幅，回轉，消防炮開花/直流、俯仰、回轉，
發動機啟動停止，顯示屏實時操作，整車照明系統，整車安全監控等。
有線遙控操作主要用于下車的控制；
消防車的三種操作形式，了在各種工況下操作的可靠性。

安全裝置十分重要，本
機根據國家消防標準要求及多年的實戰經驗，本機具有以下安全保護功能：
1.采用電氣系統和液壓系統控制，在電氣系統出現故障時，液壓控制系統可以
臂架在安全區域內的正常使用。
2.具備上下車互鎖功能。
3.具有應急收車功能。
4.具有輔助的動力裝置：在正常失去動力情況下，能將臂架收回到行車狀態。
5.臂架極限位置減速功能。
6.車身防碰撞裝置。
