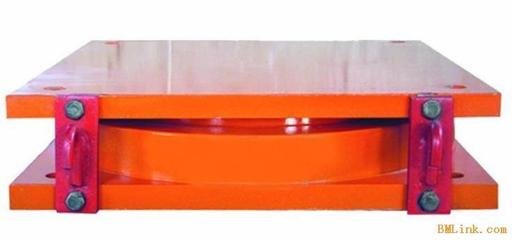

QPZ盆式橡膠支座是一種公路橋梁盆式橡膠支座產品,其質量達到90年代后期國際同類產品的水平,本產品采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的使用。 　　 QPZ公路橋梁盆式橡膠支座它采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的支座。我們根據TPZ系列盆式橡膠支座的使用經驗，研究和設計而成的一種中間導槽式單向活動橡膠支座產品。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動。可以避免側向約束力。

一、QPZ盆式支座主要構造特點

A、活動支座采用聚四乙烯加硅脂與精軋不銹鋼板對滑，可減少結構尺寸。設計摩擦系數在常溫下為0.03，低溫下為0.05。B、單向活動支座采用中間導槽減少梁體側彎時的約束力。C、改進橡膠密封圈結構，采用“O”型圈形式，減少支座高度。D、改進支座圍板，使之更便于安裝和防護。

二、QPZ盆式橡膠支座的分級：QPZ系列支座的設計豎向承載力共分1000－5000KN28個級別的支座產品。

三、支座規格：生產電話186///3184///1680//QPZ系列固定支座盆式橡膠支座（GD型）；QPZ系列縱向活動盆式橡膠支座（ZX型）和QPZ系列多向活動盆式橡膠支座（DX型）

a、多向活動橡膠支座(DX)不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑,可降低摩擦阻力。b、縱向活動橡膠支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。c、縱向活動橡膠支座(ZX)采用中間導向，與目前國內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。d、在QPZ系列盆橡膠支座中設置防塵圍板，可以減少灰塵侵入,延長產品的使用壽命。

QPZ盆橡膠支座指是公路盆式橡膠支座的簡稱,它的結構造特點如下：

a、在支座不銹鋼板與聚四氟乙烯板之間加入硅脂潤滑，可降低摩擦阻力。

b、在QPZ縱向活動支座采用中間導向的方法，能適應梁體旁彎變形的需要適用于寬度很大的橋梁使用。

c、在縱向活動支座中間導向，與目前國內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。d、我們在每個橡膠支座上都安裝有防塵圍板，可以減少灰塵侵入。

1. 　 分類：
   縱向活動支座代號為ZX;
   多向活動支座代號為DX;
   固定支座代號為GD。
   2.　 適用溫度范圍：
   常溫型支座：適用于-25℃～ 60℃，代號為C;
   耐寒型支座：適用于-40℃～ 40℃，代號為F。
   3.　 技術性能：
   ①　支座設計轉角≥40′。
   ②　豎向承載力共分28級(1000～50000KN)：1000、1500、2000、2500、3000、3500、4000、4500、5000、6000、7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、32500、35000、37500、40000、45000和50000KN。


   ③　摩擦系數：
   常溫型μ=0.03；
   耐寒型μ=0.05。
   ④　支座可承受的水平承載力為豎向的10%。
   ⑤　支座位移量可根據工程需要變更，定貨時用戶提出要求即可。
   4.　 QPZ系列盆式橡膠支座構造特點：
   ①　活動支座不銹鋼板和聚四氟乙烯滑動面采用硅脂潤滑，可降低摩擦阻力。
   ②　縱向活動支座采用中間導向措施，能適應梁體旁彎變形的需要。
   ③　縱向活動支座中間導向，與目前國內普遍采用的槽形上支座板型式相比，不但減少了重量，而且減少鑄鋼件數量。
   ④　支座設置防塵圍板，減少灰塵侵入。
