武漢河道 泵站鑄鐵鑲銅閘門與螺桿啟閉機配套使用

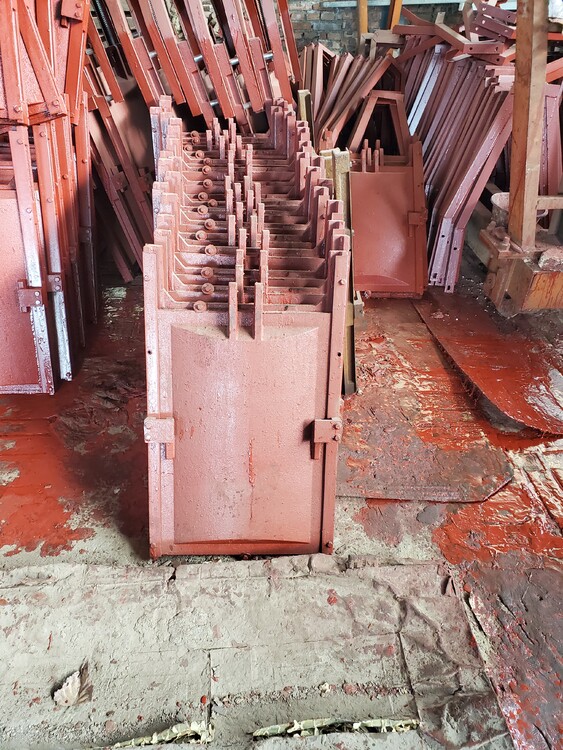

 鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由***灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的 1/2~1/3,因而整體結構強度高、剛性高、***、***性好、承壓能力大。 2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經***加工后配研,故密封性好。

 3、采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

 4、 品種***,適應性廣。 5 、鑄鐵鑲銅閘門與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂 升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。

武漢河道 泵站鑄鐵鑲銅閘門與螺桿啟閉機配套使用

主要技術性能參數: 1、鑄鐵鑲銅閘門型號與規格 a)方形閘門 MZF 200×200~3500×3500 b)圓形閘門 MZY DN200~DN3000 AZY DN200~DN2000 c)矩形閘門 MZJ 1000×500~2000×1200 , 500×1000~1200×2000 2、鑄鐵鑲銅閘門主要性能指標 a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。 b)密封面每米長度滲水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。 d)工作環境:溫度-20℃~120℃ 濕度:95% 工作介質:水與污水 PH 值:5~10 e)安裝位置:正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f)*工作水頭:單向受壓:正向:10m 反向:5m 雙向受壓:均為10m g)啟閉速度:不小于0.2m/min,不大于1.5m/min。 h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。 3鑄鐵鑲銅閘門主要部件材質及執行標準 零件名稱 材質 材質標準閘板 灰鑄鐵 (HT250)/球鐵 (QT450-10)、不銹鋼 GB9439-88/GB1348-88 或 門框 灰鑄鐵 (HT250)/球鐵 (QT450-10)、不銹鋼 GB12226-89/GB12227-89 導軌 灰鑄鐵 (HT250)/球鐵 (QT450-10)、不銹鋼 GB1220-84 密封面 錫青銅ZCuSn5PbZn5 或丁晴橡膠 GB1176-87 或 楔塊 錫青銅ZCuSn5PbZn5 或丁晴橡膠 GB12225-89 傳動螺桿 不銹鋼 GB1220-84 吊塊螺母 鋁鐵青銅ZCuA110Fe3 GB1176-87 緊 件 不銹鋼0Cr17Ni12Mo2或0Cr18Ni9Ti GB1220-84

             鋼壩可以在干旱缺水的地區進行澆灌,而且也可以在寒冷的冰凍地區進行蓄水,并且適合于潮漲潮落的山區,而且有利于魚類的生存和洄游,所以說這是一個比較重大的科技發明,給人們的生活帶來了很大的便利性,其本身也有很多的優點,而且工作性能也是被人們公認的。第這款設備的跨度是相對比較大的,但是結構相對來說比較簡單,因此支撐也很安全可靠,在進行建造的時候是相對比較容易的第鋼壩的操作也是比較靈活,而且可以用鼠標進行控制開關,幾乎是全自動化的操作,在無人的時候也可以進行正常控制和運行第可以河道的通暢,不管是淤泥亂石或者是漂浮物的阻擋,都可以使用強力進行排除,和傳統的一些水閘來進行比較的話,流量和泄流量是非常大的。

主要承受門葉水壓力作用產生的扭轉(矩)和彎曲(矩)。橫軸為圓形鋼管截面,管徑較小時可選用定型標準無縫鋼管加工,管徑較大時可采用鋼板卷制焊接結構。由于底橫軸整體較長,在廠內分段制造加工,分段長度根據支承間距、加工及運輸條件確定,一般長約6~10m,在工地現場進行組裝。拼接方式為焊接和高強螺栓連接兩種。底橫軸的制造、安裝時應同心度,軸外表盡可能進行精加工。一般跨度較大時底橫軸在中間一分為二,采取柔性連接,不僅有效減少閘底板變形變位的影響,還可有效避免啟閉機不同步帶來的問題。翻板閘門的截面尺寸應按承受門葉水壓力作用、門葉重量、門頂水重及底橫軸自重產生的扭矩和彎矩初選、復核和確定,確定截面尺寸時注意留有余地。
