仙桃鑄鐵鑲銅方閘門  靠壁式承壓方向:正反向受壓承壓力鑄鐵閘門

   鑄鐵鑲銅方閘門型號及規格安裝形式:靠壁式承壓方向:正反向受壓承壓力:正向承壓≯0.1Mpa反向承壓0.06Mpa滲透量:正向≯1.25L/m.min反 向≯2.5L/m.min配套啟閉機型號型號規格工作轉矩(N.m)啟閉力(KN)QA50手動式50050合金鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等 部件組成。

(1)門框由合金鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門創及立車精加工并分別加工一道槽,以 便鑲入青銅密封面。

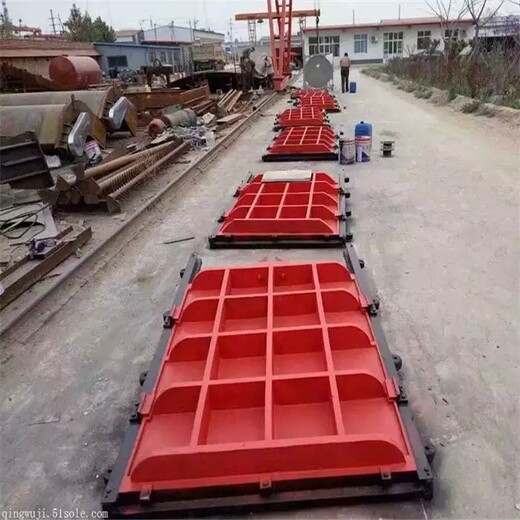

(2)門體為整體鑄造的方形和圓形開板,并應在迎水面自帶“井”字形的加強筋,加強筋的數量視閘門規格大小而定,一般間距為250 ~350mm之間,門體平面精加工并帶有鑲銅條的槽,以便鑲入青銅密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳為鑄鋼,門體與 吊耳的兩接角面精加工之后用螺栓固定,吊耳的銷軸孔用鏜床加工。

(3)導軌用合金鑄鐵制作,導軌面加工成與門框一樣的槽,并在平面上鑲入青銅,減少 門體上下運行時的磨擦力,導軌和門框連接的接觸部位精加工,用螺栓聯接,并沒有定位銷防止錯位。

(4)楔緊裝置:為達到閘門的止水效果,閘門兩側應 設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整,當閘門的某一處止水效果不好時可局部調整楔塊 ,當門體未關到位或已到位而楔塊尚楔緊時,需調整全部楔塊。

(5)密封面應采用銅條或銅圈分別鑲入門框和門體的槽內蒙古自治區,密封面銅條鑲好之后 用龍門刨銑床進行銑削,磨削加工,應門框和門體之間的密切配合。

     (6)絲桿由圓鋼制成梯形螺紋,其精度應達到7e級標準,螺紋長度比門體行程高度 加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過500mm時,應作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲 桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時,應增設軸導架,軸導架由鑄鐵襯套管安裝在多功鑄鐵托架 上組成,鑄鐵托架固定在池壁上,導管與托架都可在兩個方向進行調節,絲桿下部焊有圓鋼銷套,用銷軸與門體相連。

(7)所有合金鑄鐵部件的小厚度> 20mm。(8)門框、門體應按*工作水頭設計,其拉伸和剪切強度的安全系數不應小于5,撓度不應大于構件的1/1500,導軸的拉伸、壓縮和剪切強度的安全系 數不應小于5。(9)當反向水壓超過3.0m時,采用雙向閘門。雙向受壓閘門結構主要特性:a、防止反向受壓時門體與框的間隙增大,應增加上下楔塊,確保 門體與門框密封間隙≤0.08mm的間隙,滲漏量控制在*反向水頭時滲漏量≤2.5L/m.min。b、閘門的門體結構應考慮反向中受壓時門體的承壓力。c、為加強閘 門與墻體聯結的牢固性,增加連接螺栓的數量。(10)電動啟閉機采用電動裝置形式,有高度顯示,過力矩保護功能。

        仙桃鑄鐵鑲銅方閘門  靠壁式承壓方向:正反向受壓承壓力鑄鐵閘門

主要零部件材質門體:鎳鉻合金鑄鐵 門框:鎳鉻合金鑄鐵導軸:45#楔座(楔塊):鎳鉻合金鑄鐵(ZcuSn5pb5Zn5錫鉛青銅)密封座:ZcuSn5pb5Zn5錫鉛青銅傳動絲桿:QCr13不銹鋼緊固件: Q23*碳鋼鑄鐵鑲銅方閘門主要外形連接尺寸:型號通徑DABEHbφdZMF
