TSUBAKI椿本板式鏈條

僅使用鏈板和鏈銷的鋼制鏈條。

主要用于懸掛，平衡，動力傳動等用途。

提供輕負荷用途的AL型，和重負荷用途的BL型。尺寸以及鏈板組合不同。

也被稱為平衡鏈。符合JIS規格。

※使用時，需要的金具和滑車

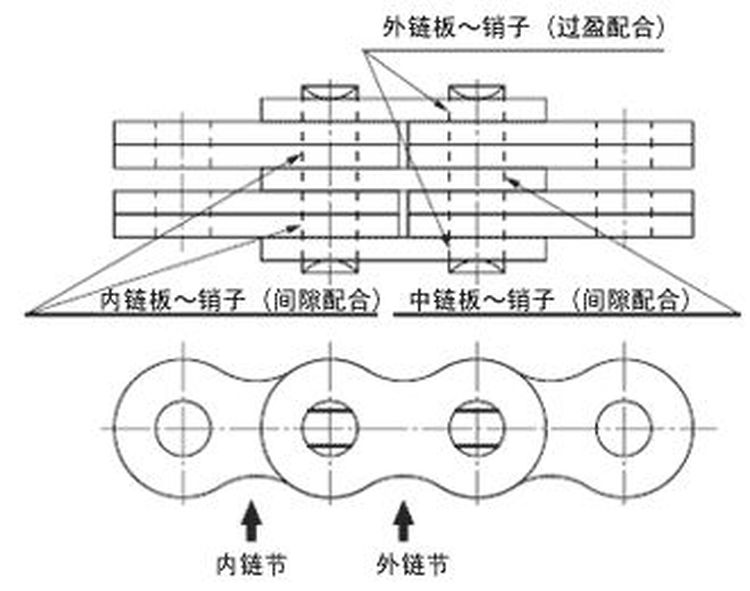

結構

板式鏈僅由鏈板和鏈銷構成。

鏈板由鏈銷連結，承受作用于鏈條的張力。

外鏈板和鏈銷為緊配合，鏈銷為鉚接固定。內鏈板，中間鏈板和鏈銷為滑動配合。

鏈銷借由鏈板承受切力的同時，當鏈條屈曲時，在內鏈板的孔內面滑動。

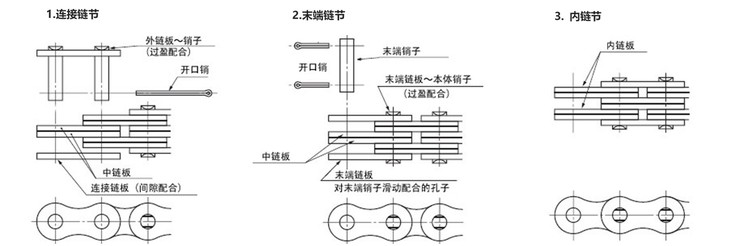

端頭配件

板式鏈的端頭配件，為連接鏈節，末端鏈節，內鏈節的任一種類。

AL型

主要用于輕負荷用途。

鏈板外形、板厚的尺寸，與同一節距的RS滾子鏈的外鏈板尺寸相同。

鏈銷外徑也與同一節距的RS滾子鏈的鏈銷基本相同。

鏈板的組合如下所示。

TSUBAKI板式鏈AL422日本椿本平衡鋼制鏈條
