安裝需要大頭螺絲安裝工具（已提供）或平口螺絲刀。
1. 打開包裝，檢查交付的貨物。 如果發現貨物損壞，請通知供應商。
安裝時，請將操作面板置于穩固的平面上。
掉下或操作面板均會造成損壞。
2. 按照結構圖中所述的切割尺寸，在 操作面板 上切割出大小適中的開
口。 有關詳細信息,請參閱 操作面板圖紙 和 技術數據 章節。
3. 在安裝面板上將 操作面板 安裝到帶有終端安裝環的切口，使連接器
的支架安裝孔位于底部和右側。
4. 確保 操作面板 安裝到位，將安裝塊插入 操作面板 一側的開口處，
將滑塊滑到固定位置，并擰緊翼型螺釘。 將螺釘 (4) 擰緊到 0.7
Nm ± 0.2 Nm。

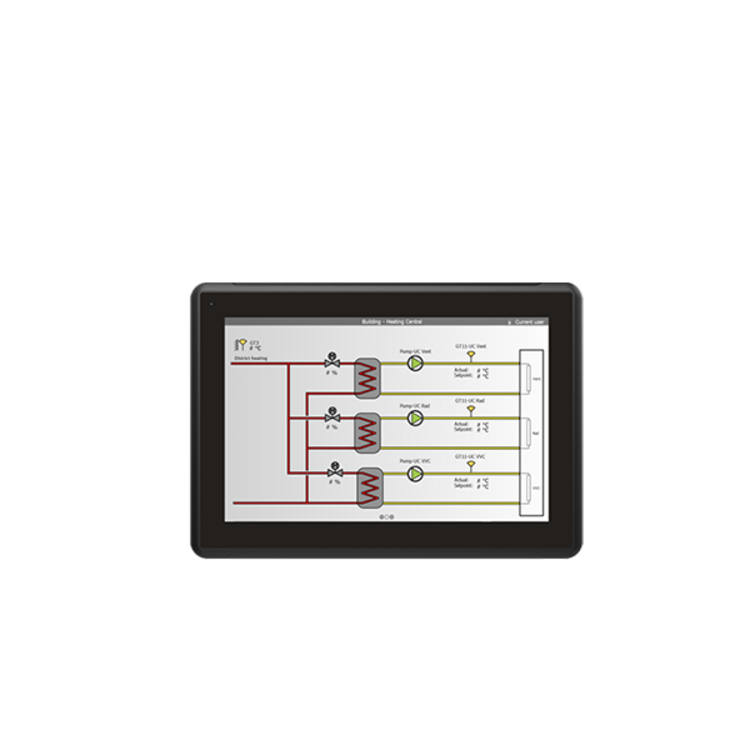

前面板 (W × H × D) 204 × 143 × 73 mm
切割尺寸，寬 x 高 188 ± 1 mm × 127 ± 1 mm. 大圓角半徑： 4 mm。
對于 IP54 或更高等級/NEMA-4，面板保持總體平整度 < 1
mm，表面粗糙度 Ra < 1.6 μm（平整度 < 0.05 mm/mm）。
安裝深度 65 mm （如果包括間隙，則為 143 mm）
前面板防護等級 IP 66, NEMA-4X
后面板防護等級 IP 20
觸摸屏材料 雙層聚酯纖維 ， 具有耐抗性。
覆層： Autoflex EB(1)。
背面材料 鋁鎂合金
框架材料 鋁鎂合金
重量 1.4 kg
COM1 RS232 和
COM2 RS422/RS485
串行端口
RS232 RTS/CTS 9 針 D-sub 接口，帶有標準鎖定螺絲 4-40 UNC 的
底架安裝母頭
以太網 1 × 10/100 Base-T (屏蔽 RJ45)
1 x 10/100/1000 Base-T（屏蔽 RJ45）
USB 3 個 USB Host 2.0，大輸出電流為 500 mA
處理器 Intel? Atom
外部存儲介質 1 個 SD 卡（可選）。 僅與存儲容量高達 2 GB 的標準 SD 格式
兼容。
閃存
（應用程序內存）
4 GB SLC
隨機存儲器 1 GB
LED 1 × 多色

觸摸屏（Touch Panel）又稱為“觸控屏”、“觸控面板”，是一種可接收觸頭等輸入訊號的感應式液晶顯示裝置，當接觸了屏幕上的圖形按鈕時，屏幕上的觸覺反饋系統可根據預先編程的程式驅動各種連結裝置，可用以取代機械式的按鈕面板，并借由液晶顯示畫面制造出生動的影音效果。
從1974開始出現世界上早的電阻式觸摸屏以來，隨著科技的發展和應用需 求的增長，各種觸摸技術相繼誕生以適應各種行業和層次的應用。如今，已經形成了商業化的觸摸屏技術包括：電阻技術觸摸屏、電容技術觸摸屏、紅外線技術觸 摸屏、表面聲波（SAW）技術觸摸屏等，并已廣泛應用到了手機、平板電腦、零售業、公共信息查詢、多媒體信息系統、醫療儀器、工業自動控制、娛樂與餐 飲業、自動售票系統、 教育系統等許多領域。
