TMR-600DC（直流）24通道多功能溫升電流綜合測試儀（智能型）是新一代的智能化數據采集設備，靜態長期加熱溫升測試和循環加熱溫升測試于一體的新型產品。可自動采集18個測試點的溫度數據，同時采集電流和環境溫度等數據，自動跟蹤、分析、統計、計算測試產品溫升數據，具有語音報警功能，無須用戶時刻盯著測試過程。減少了人工計算溫升造成的誤差。省去人工計算的誤差。便于工程技術人員隨時了解電子產品在通電工作狀態下的材料質量狀況，方便技術人員對設計進行修正，以便工程技術人員研制出合格的電子產品。
針對用戶的產品在溫升測試過程中由于熱應力變化造成的潛在的設計和材料質量問題能自動進行有效的分析。模擬了用戶產品在實際應用過程中產生的效果，避免用戶產品在客戶使用過程中造成潛在的質量問題。
本產品由三部分組成：
尺寸規格：1750mm寬X1320.5mm高X720mm寬

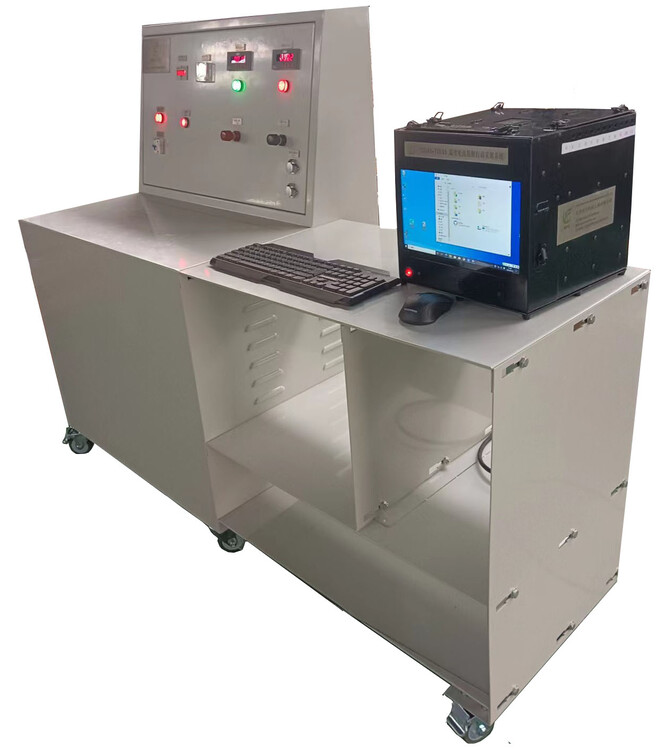

1.TMR-600DC多功能溫升測試儀工作臺(直流交流測試于一體）
2. TIDAS電流數據采集儀硬件
3. TIDAS溫度電流變化數據自動采集軟件
本產品采用380V三相交流電和220V,10A的單相交流電作為工作電源，
其中直流電測試輸入采用380V三相四線交流電源，采用PWM控制的全橋移相電路高頻開關電源原理，把380V交流電經過整流濾波、高頻逆變、PWM控制電路，把交流電變成0-15V,0-600A的可調恒流源。數據采集端采集直流電信號和測試產品溫度信號，輸入到TIDAS溫度電流數據自動采集軟件，軟件自動計算出溫升，同步采集跟蹤電流數據，采用波形圖和數據報表方式分析出溫升數據，同時對超出安規數據的溫升數據進行自動報警，以便工程技術人員對產品的材料和設計進行有效的分析。
1.主系統平臺參數:
（1）系統平臺規格: 155cm(長)x 1800px(寬)x3050px(高);
可裝拆工作臺：2000px(長)x 1800px(寬)x2050px(高）（可放數據采集儀和測試產品）
(2)輸入電壓、電流：測直流（DC)時，380V(三線四相）,
(3)輸出電壓、電流：直流 (DC)：電壓0-15V,電流0-600A ;
電壓測量精度：≤80mA;
電流測量精度:≤1.1A
①：電流測量軟件顯示變化率：±0.5A
②：溫度測量范圍：-50℃～500℃；
③右邊電流數據采集接口2個：

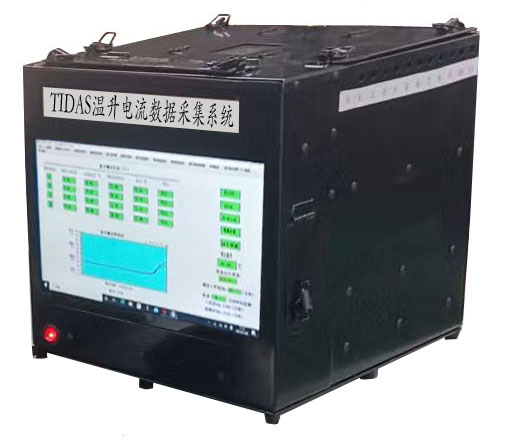

（4）TIDAS-24M溫度電流電壓數據自動采集儀：是本公司采用全金屬外殼的新產品。測試電子電器產品及零部件原材料或來料是否符合安規要求，質量是否有問題，以及針對電子產品零部件電鍍前及電鍍后導電性能進行分析，對產品的質量自動進行數據采樣收集和分析。同時可測23個測試點的溫度個產品，本系統一個通道用于電流數據信號的采集，一個通道用于電壓數據信號的采集，一個通道用于環境溫度的采集。

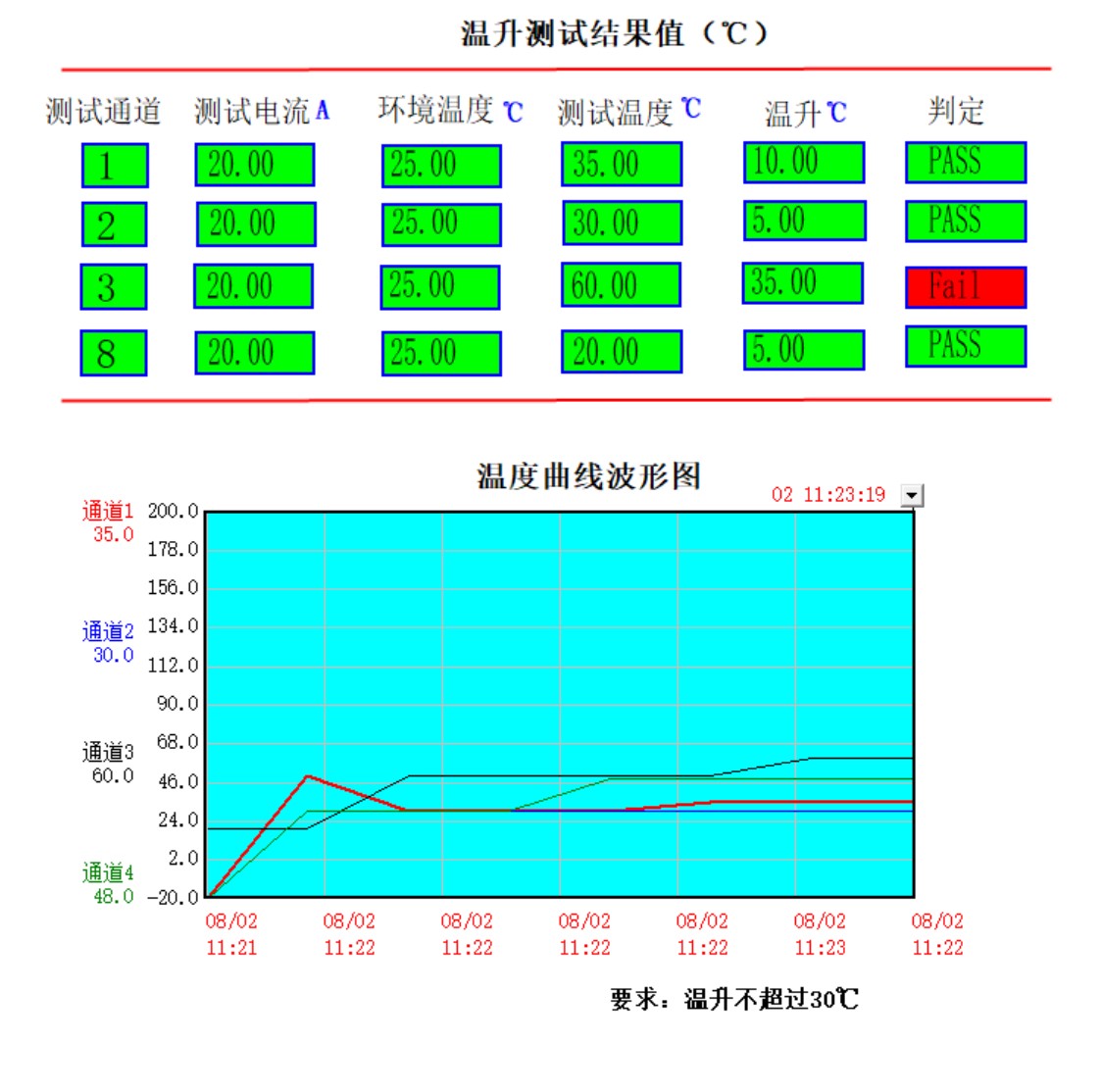

系統采集溫度后會自動計算溫升，溫升超限會自動報警。具有文本閃爍和語音報警功能。并有波形圖監控和數據報表自動生成功能。
技術參數
規格尺寸：290mm(寬）X 290mm(高）X290mm（厚）
重量：12Kg
輸入電壓、電流：220V, 5A
頻率：50GHZ
觸摸屏尺寸：11.5寸，分辯率 1024*768
操作系統：WINDOWS7/WINDOWS10/LINUX，內存DDR3L-1333MHZ,4G, CPU：J1900
硬盤：64G
軟件：尼普電子科技的TIDAS溫升電流數據自動采集軟件
操作方式:觸摸屏，支持鍵盤鼠標操作。
通道數24個；
同時檢測產品測試點數：23個.（后一個是環境溫度測試點）。
測量范圍：-50℃～500℃
溫升測量顯示精度：±0.1℃
電流測量顯示精度：±0.2A(0-50A電流時）
±0.5A(50-600A電流時）
溫升數值：系統自動核算出（自動核算溫升=測試溫度-環境溫度）。
產品測量不合格處理方式：自動報警，語音報警和文字報警提醒功能。

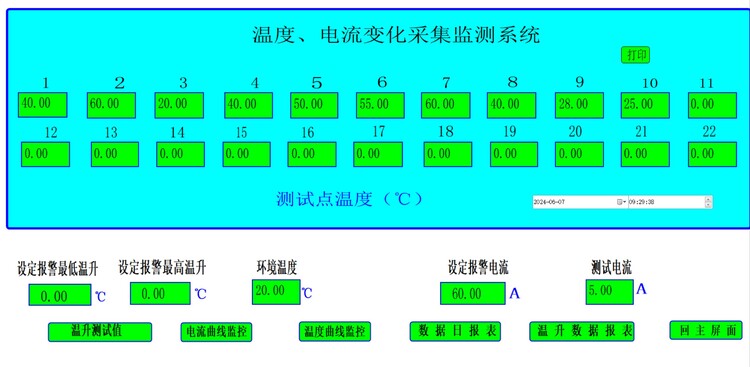

數據顯示方式：菜單，波形圖等，
支持數據EXCEL 等方式輸出，打印，存儲。
