掃頻信號


頻率范圍 0.02～20kHz（特殊情況支持1～96kHz）
頻率誤差 ＜0.01%
頻帶范圍 0.02～20kHz可自定義
倍頻程方式 1/3，1/6，1/12，1/24可選
頻率響應 ≤ ±0.2dB（以1kHz為基準）
幅度范圍 50～5000mV，誤差 ≤ ±0.1dB，失真＜0.1%
輸出阻抗 0，32Ω，150Ω，300Ω，450Ω，600Ω，750Ω，900Ω，1050Ω


幅度測量
頻率范圍
0.2～20kHz

頻率響應
≤ ±0.5dB（以1kHz為基準）

幅度范圍
電信號測量：-80～10dB（0dB=1V）

聲信號測量：50～140dB（94dB=1Pa）

測量誤差：≤ ±0.2dB

本底噪音：-100dBV

阻抗測量
頻率范圍
0.02～20kHz

測量范圍
1～2000Ω

測量誤差
≤ ±2%

失真度測量
頻率范圍 0.02～20kHz
測量范圍 0.1～80%
駐極體傳聲器（咪頭）電壓、電流測量


電壓范圍

0～6.4V（±50mV）

電流范圍

10～1000uA

測量誤差

≤ ±1%

其他
可選配件
仿真嘴：CRY601、CRY602

仿真耳：CRY318、CRY711

測量傳聲器：CRY331-CRY507、CRY332

CRY系列前置放大器

CRY574藍牙適配器

測試算法
有效值算法、快速步進掃頻、步進掃頻、多音測試、白噪聲、粉紅噪聲

儀器整機測試誤差
≤ ±1dB
電源 50Hz，220V ± 10%
使用環境 0～+40℃，相對濕度 ≤ 80%
尺寸 360mm X 316mm X 161mm

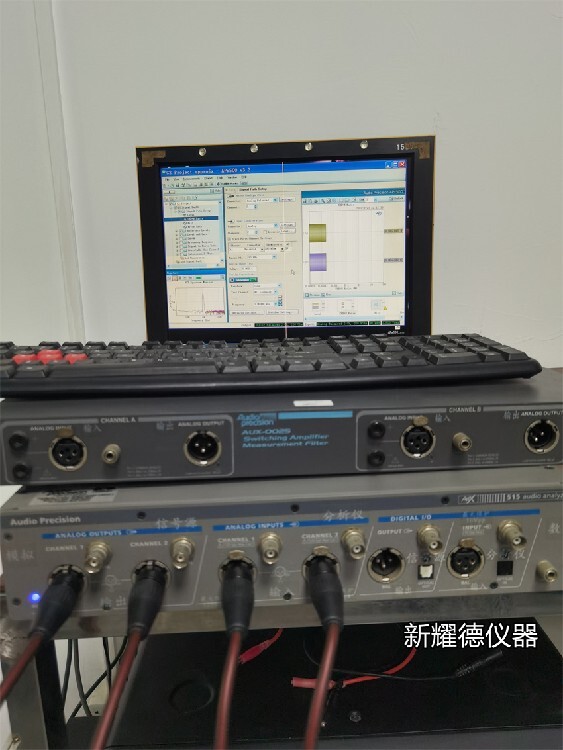

Audio Precision SYS-2322 音頻分析儀 SYS2622 SYS2722 SYS2522
SYS2322美國AP音頻分析儀

品名：音頻信號分析儀/AP分析儀 JIANG

型號：SYS-2322



品名：音頻分析儀

型號：System Two/AP2322

一、功能：

1．模擬分析部分的主要功能有：

測試電平（2通道）、電平比率、頻率、相位、THD+N（即失真，小于-112Db）、互調失真、噪聲、帶通幅度、串音干攏、抖晃。

2．DSP模擬和數字分析的主要功能有：

全功能2通道音頻分析儀、FFT頻譜分析儀、Multitone多音測試儀、諧波（THD，HD）分析儀、抖晃。

3．數字分析部分的主要功能有：

達到單通道192KHZ的采樣功能，全功能界面協議分析，模仿衰減和抖動信號源；能測試脈沖幅度，上升和下隆時間，抖動幅度和頻譜，共態模式幅度，采樣速度，同步到輸出延遲，比特活動，字節寬度，狀況字節，接口波形顯示，眼圖顯示邊緣參數，抖動圖象，FFT抖動頻譜分析和眼圖。

二、主要參數：

1．低失真：在1KHZ，20KHZ，帶寬時，摸擬域失真（THD+N）≤-112Db，數字信號源失真/噪音≤160Db

2．低噪音：模擬分析儀中，22HZ-22KHZ帶寬時，噪音≤-118dBu，A加權時，噪音≤-124dB。

3．高帶寬：模擬信號源達204KHZ，分析可達500KHZ，FFT頻譜/Multition多音測試儀達120KHZ。

4．低串音干攏：模擬輸入時，串音≤-140Db，模擬輸出時，串音≤-120dB

二手R&S儀器，音頻分析儀， UP300 UPP,UPV
二手R&S儀器，音頻分析儀，
UP300音頻測試儀，
R&S，UPP audio analyzer
R&S，UPV audio analyzer
R&S，UPZ audio switcher
UPV66,UPP200,UPP400,UPP800,
R&S UPP系列 音頻信號分析儀
