晶閘管的過電壓保護 ：
1、過電壓：當加在晶閘管上的電壓超過額定電壓時稱為過電壓。
2、原因：電源變壓器的一次側斷開或接通、直流側感性負載的 切斷、快速熔斷器的熔斷、突然跳閘等。
3、措施：
①、阻容保護 ：吸收回路作用：一旦電路中發生過電壓，電容器被迅速充電，電容兩端的電壓不能突變，這就有效地抑制了過電壓。阻容吸收回路可以并聯在交流側、直流側或晶閘管側；
②、非線性電阻保護：目前常用的非線性電阻是金屬氧化物壓敏電阻，它具有正反向相同的很陡的電壓—電流特性；
電路正常工作時，壓敏電阻不擊穿，通過的漏電流很小。壓敏電阻在遇到過電壓時可通過高達數千安的放電電流，之后又恢復正常， 因此它抑制過電壓的能力很強；
由于壓敏電阻正反向特性對稱，單相電路中只用一只壓敏電阻，三相電路中用三只壓敏電阻。

晶閘管的伏安特性
晶閘管陽極A與陰極K之間的電壓與晶閘管陽極電流之間關系稱為晶閘管伏安特性,如圖2所所示。正向特性位于象限,反向特性位于第三象限。
(1) 反向特性
當門極G開路,陽極加上反向電壓時(見圖3),J2結正偏,但J1、J2結反偏。此時只能流過很小的反向飽和電流,當電壓進一步提高到J1結的雪崩擊穿電壓后,同時J3結也擊穿,電流迅速增加,如圖2的特性曲線OR段開始彎曲,彎曲處的電壓URO稱為“反向轉折電壓”。此后,晶閘管會發生性反向擊穿。
(2) 正向特性
當門極G開路,陽極A加上正向電壓時(見圖4),J1、J3結正偏,但J2結反偏,這與普通PN結的反向特性相似,也只能流過很小電流,這叫正向阻斷狀態,當電壓增加,如圖2的特性曲線OA段開始彎曲,彎曲處的電壓UBO稱為“正向轉折電壓”。
由于電壓升高到J2結的雪崩擊穿電壓后,J2結發生雪崩倍增效應,在結區產生大量的電子和空穴,電子進入N1區,空穴進入P2區。進入N1區的電子與由P1區通過J1結注入N1區的空穴復合。同樣,進入P2區的空穴與由N2區通過J3結注入P2區的電子復合，雪崩擊穿后，進入N1區的電子與進入P2區的空穴各自不能全部復合掉。這樣，在N1區就有電子積累，在P2區就有空穴積累，結果使P2區的電位升高，N1區的電位下降，J2結變成正偏，只要電流稍有增加,電壓便迅速下降，出現所謂負阻特性，見圖2中的虛線AB段。這時J1、J2、J3三個結均處于正偏，晶閘管便進入正向?qū)щ姞顟B(tài)——通態,此時，它的特性與普通的PN結正向特性相似，如圖2的BC段。
(3) 觸發導通
在門極G上加入正向電壓時(如圖5所示),因J3正偏,P2區的空穴進入N2區,N2區的電子進入P2區,形成觸發電流IGT。在晶閘管的內部正反饋作用(如圖2)的基礎上,加上IGT的作用,使晶閘管提前導通,導致圖2中的伏安特性O(shè)A段左移,IGT越大,特性左移越快。

可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，一般由兩晶閘管反向連接而成。它的功能不僅是整流，還可以用作無觸點開關的快速接通或切斷；實現將直流電變流電的逆變；將一種頻率的交流電變成另一種頻率的交流電等等。可控硅和其它半導體器件一樣，有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、科研以至商業、民用電器等方面爭相采用的元件。目前可控硅在自動控制、機電應用、工業電氣及家電等方面都有廣泛的應用。
可控硅從外形上區分主要有螺旋式、平板式底式三種。螺旋式應用較多。
可控硅有三個----陽(A)、陰(C)和控制(G)，管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN結，與只有一個PN結的硅整流二管在結構上迥然不同。可控硅的四層結構和控制的引入，為其發揮“以小控大”的控制特性奠定了基礎。可控硅應用時，只要在控制加上很小的電流或電壓，能控制很大的陽電流或電壓。目前已能制造出電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
我們可以把從陰向上數的、二、三層看面是一只N管，而二、三、四層組成另一只PNP型晶體管。其中第二、第三層為兩管交迭共用。可畫出圖1的等效電路圖。當在陽和陰之間加上一個正向電壓E，又在控制G和陰C之間(相當BG2的基一射間)輸入一個正的觸發信號，BG2將產生基電流Ib2，經放大，BG2將有一個放大了β2倍的集電電流IC2。因為BG2集電與BG1基相連，IC2又是BG1的基電流Ib1。BG1又把Ib1(Ib2)放大了β1的集電電流IC1送回BG2的基放大。如此循環放大，直到BG1、BG2完全導通。事實上這一過程是“一觸即發”的，對可控硅來說，觸發信號加到控制，可控硅立即導通。導通的時間主要決定于可控硅的性能。
可控硅一經觸發導通后，由于循環反饋的原因，流入BG2基的電流已不只是初始的Ib2，而是經過BG1、BG2放大后的電流(β1*β2*Ib2)，這一電流遠大于Ib2，足以保持BG2的持續導通。此時觸發信號即使消失，可控硅仍保持導通狀態，只有斷開電源E或降低E的輸出電壓，使BG1、BG2的集電電流小于維持導通的小值時，可控硅方可關斷。當然，如果E性反接，BG1、BG2受到反向電壓作用將處于截止?fàn)顟B(tài)。這時，即使輸入觸發信號，可控硅也不能工作。反過來，E接成正向，而觸動發信號是負的，可控硅也不能導通。另外，如果不加觸發信號，而正電壓大到超過一定值時，可控硅也會導通，但已屬于非正常工作情況了。
可控硅這種通過觸發信號(小觸發電流)來控制導通(可控硅中通過大電流)的可控特性，正是它區別于普通硅整流二管的重要特征。

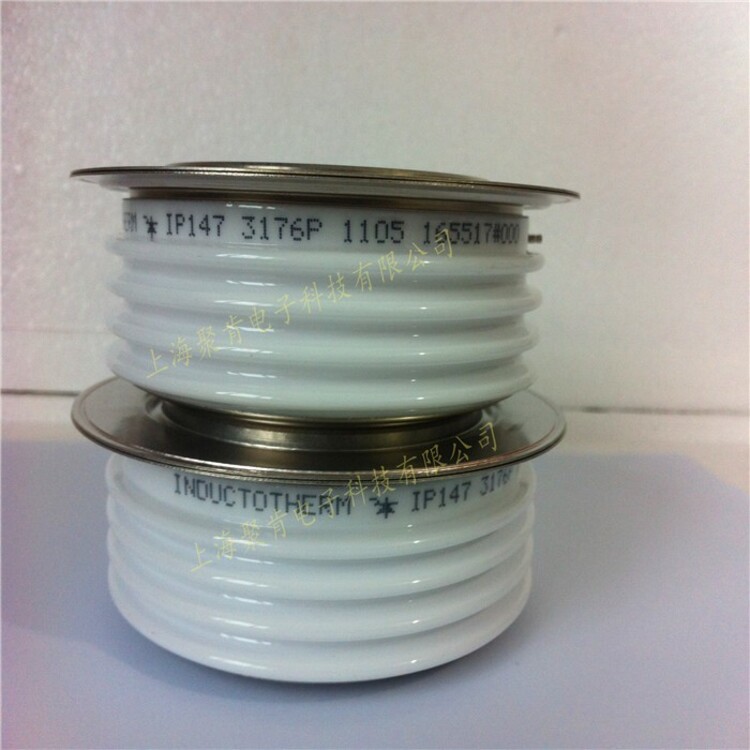

平板可控硅
SEMIKRON賽米控平板可控硅
IR/Vishay平板可控硅
eupec/Iinfineon英飛凌平板可控硅
PROTON普拉動平板平板可控硅
PRX平板可控硅
WESTCODE西碼平板可控硅
DYNEX丹尼克斯平板可控硅
POSEICO平板可控硅
ABB平板可控硅
Siemens西門子平板可控硅
三菱平板可控硅
東芝平板可控硅
三社平板可控硅
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

名稱：平板式可控硅的制作方法
技術領域：
本實用新型涉及一種平板式可控硅。
背景技術：
可控硅又稱晶間管，晶間管整流器具有耐壓高、容量大、、控制特性好、體積小、壽命長等諸多優點，發展迅猛。在世紀應用中，大功率晶間管整流裝置一般采用平板式可控硅，其特點是可作雙面冷卻。目前大功率平板式可控硅的封裝普遍采用陶瓷外殼的封裝結構形式，雖然陶瓷材料能夠絕緣、耐熱，但因為陶瓷工藝易碎、雜質難控制等特點，其加工要求非常高，且封裝時需要經過焊接在內的多道工序，工藝復雜，成本高，封裝后良率偏低，返工需破壞性地拆封。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

可控硅管，它是由四層半導體材料組成的，有三個PN結，對外有三個電極
層P型半導體引出的電極叫陽極A，第三層P型半導體引出的電極叫控制極G，第四層N型半導體引出的電極叫陰極K。從晶閘管的電路符號
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。
