可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，一般由兩晶閘管反向連接而成。它的功能不僅是整流，還可以用作無觸點開關的快速接通或切斷；實現將直流電變流電的逆變；將一種頻率的交流電變成另一種頻率的交流電等等。可控硅和其它半導體器件一樣，有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、科研以至商業、民用電器等方面爭相采用的元件。目前可控硅在自動控制、機電應用、工業電氣及家電等方面都有廣泛的應用。

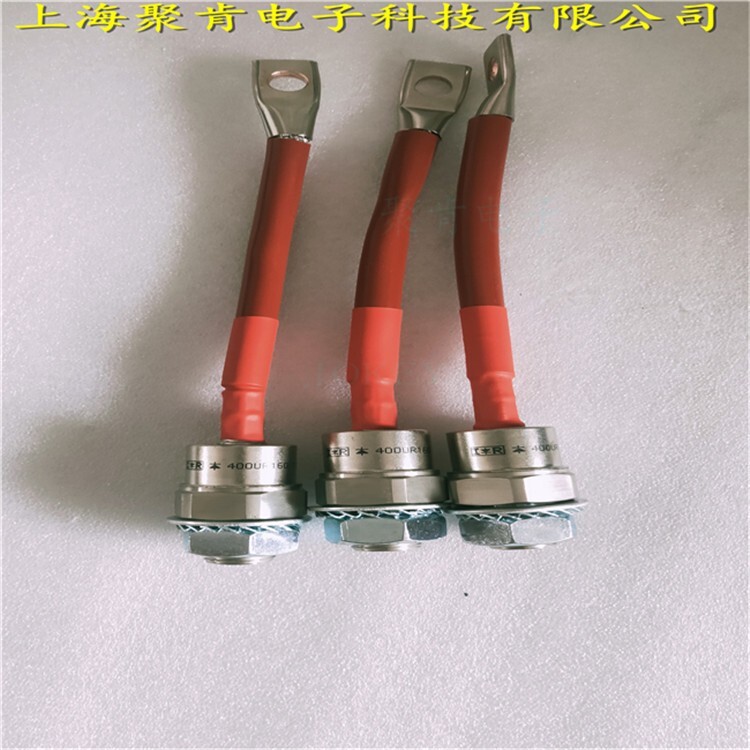

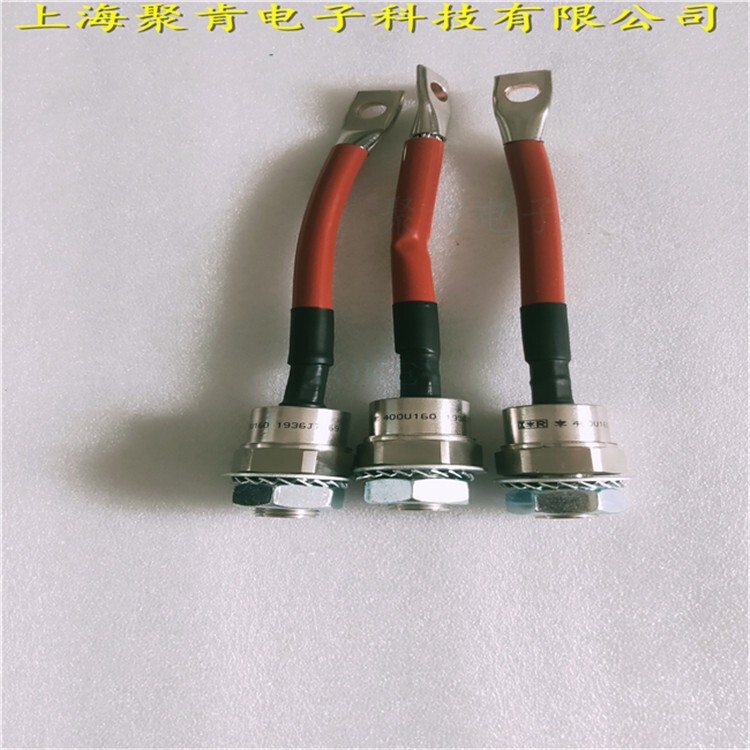

可控硅從外形上區分主要有螺旋式、平板式底式三種。螺旋式應用較多。
可控硅有三個----陽(A)、陰(C)和控制(G)，管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN結，與只有一個PN結的硅整流二管在結構上迥然不同?？煽毓璧乃膶咏Y(jié)構和控制的引入，為其發揮“以小控大”的控制特性奠定了基礎。可控硅應用時，只要在控制加上很小的電流或電壓，能控制很大的陽電流或電壓。目前已能制造出電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
我們可以把從陰向上數的、二、三層看面是一只N管，而二、三、四層組成另一只PNP型晶體管。其中第二、第三層為兩管交迭共用?？僧嫵鰣D1的等效電路圖。當在陽和陰之間加上一個正向電壓E，又在控制G和陰C之間(相當BG2的基一射間)輸入一個正的觸發信號，BG2將產生基電流Ib2，經放大，BG2將有一個放大了β2倍的集電電流IC2。因為BG2集電與BG1基相連，IC2又是BG1的基電流Ib1。BG1又把Ib1(Ib2)放大了β1的集電電流IC1送回BG2的基放大。如此循環放大，直到BG1、BG2完全導通。事實上這一過程是“一觸即發”的，對可控硅來說，觸發信號加到控制，可控硅立即導通。導通的時間主要決定于可控硅的性能。
可控硅一經觸發導通后，由于循環反饋的原因，流入BG2基的電流已不只是初始的Ib2，而是經過BG1、BG2放大后的電流(β1*β2*Ib2)，這一電流遠大于Ib2，足以保持BG2的持續導通。此時觸發信號即使消失，可控硅仍保持導通狀態，只有斷開電源E或降低E的輸出電壓，使BG1、BG2的集電電流小于維持導通的小值時，可控硅方可關斷。當然，如果E性反接，BG1、BG2受到反向電壓作用將處于截止?fàn)顟B(tài)。這時，即使輸入觸發信號，可控硅也不能工作。反過來，E接成正向，而觸動發信號是負的，可控硅也不能導通。另外，如果不加觸發信號，而正電壓大到超過一定值時，可控硅也會導通，但已屬于非正常工作情況了。
可控硅這種通過觸發信號(小觸發電流)來控制導通(可控硅中通過大電流)的可控特性，正是它區別于普通硅整流二管的重要特征。

可控硅有多種分類方法：
1、按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種；
2、按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅；
3、按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種；
4、按電流容量分類：可控硅按電流容量可分為大功率可控硅、率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝；
5、按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅；
6、過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，是過零點才觸發，導通可控硅；
7、非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。

可控硅，是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，亦稱為晶閘管。具有體積小、結構相對簡單、功能強等特點，是比較常用的半導體器件之一。該器件被廣泛應用于各種電子設備和電子產品中，多用來作可控整流、逆變、變頻、調壓、無觸點開關等。

可控硅是一種大功率電器元件，也稱晶閘管。它具有體積小、、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用?？煽毓璧奶匦裕撼Ｓ玫挠凶枞菀葡鄻蛴|發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路等等。

小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚?，這與指針式萬用表的表筆接法剛好相反。
半導體是一種具有性質的物質，它不像導體一樣能夠完全導電，又不像絕緣體那樣不能導電，它介于兩者之間，所以稱為半導體。半導體重要的兩種元素是硅（讀“gui”）和鍺（讀“zhe”）。我們常聽說的美國硅谷，就是因為起先那里有好多家半導體廠商。
二極管應該算是半導體器件家族中的元老了。很久以前，人們熱衷于裝配一種礦石收音機來收聽無線電廣播，這種礦石后來就被做成了晶體二極管。
窗體
產品廣泛應用于電焊機、變頻器、馬達控制器、電力操作電源、電鍍電源、UPS、EPS、紡織機械、高頻感應加熱、變頻電源、開關電源、航天航空、機場設施、碼頭裝卸、電機調速、礦山焊機、鉆井機械、逆變電源、通信電源、車載電源等提供的服務，并在自動化控制、科研、石油勘測、 機械、消防行業、儀器儀表、通信業、船舶工業、等等，憑借著的產品，良好的信譽，的服務,竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

晶閘管的檢測
1、判別各電極：根據普通晶閘管的結構可知，其門極G與陰極K極之間為一個PN結，具有單向?qū)щ娞匦?，而陽極A與門極之間有兩個反極性串聯的PN結。因此，通過用萬用表的R×100或R×1 k Q檔測量普通晶閘管各引腳之間的電阻值，即能確定三個電極。具體方法是：將萬用表黑表筆任接晶閘管某一極，紅表筆依次去觸碰另外兩個電極。若測量結果有一次阻值為幾千歐姆(kΩ)，而另一次阻值為幾百歐姆(Ω)，則可判定黑表筆接的是門極G。在阻值為幾百歐姆的測量中，紅表筆接的是陰極K，而在阻值為幾千歐姆的那次測量中，紅表筆接的是陽極A，若兩次測出的阻值均很大，則說明黑表筆接的不是門極G，應用同樣方法改測其他電極，直到找出三個電極為止。也可以測任兩腳之間的正、反向電阻，若正、反向電阻均接近無窮大，則兩極即為陽極A和陰極K，而另一腳即為門極G。普通晶閘管也可以根據其封裝形式來判斷出各電極。 螺栓形普通晶閘管的螺栓一端為陽極A，較細的引線端為門極G，較粗的引線端為陰極K。平板形普通晶閘管的引出線端為門極G，平面端為陽極A，另一端為陰極K。金屬殼封裝(T0—3)的普通晶閘管，其外殼為陽極A。塑封(T0—220)的普通晶閘管的中間引腳為陽極A，且多與自帶散熱片相連。
2、觸發能力檢測：對于小功率(工作電流為5 A以下)的普通晶閘管，可用萬用表R×1檔測量。測量時黑表筆接陽極A，紅表筆接陰極K，此時表針不動，顯示阻值為無窮大(∞)。用鑷子或?qū)Ь€將晶閘管的陽極A與門極短路(見圖2)，相當于給G極加上正向觸發電壓，此時若電阻值為幾歐姆至幾十歐姆(具體阻值根據晶閘管的型號不同會有所差異)，則表明晶閘管因正向觸發而導通。再斷開A極與G極的連接(A、K極上的表筆不動，只將G極的觸發電壓斷掉)。若表針示值仍保持在幾歐姆至幾十歐姆的位置不動，則說明此晶閘管的觸發性能良好。
