供應商	陜西卓宇佳創儀器儀表有限公司店鋪
認證
報價	人民幣 9999.00元
關鍵詞	一氧化碳分析設備系統,一氧化碳監測設備系統,一氧化碳分析系統,一氧化碳CO監測裝置系統
所在地	陜西省咸陽市高新技術產業開發區留渭路23號

產品詳細介紹

標準和規范及公用工程條件
分析儀器的設計、制造和安裝施工，有關技術文件和圖紙，遵循下列標準規范。
● GBJ 16-87 建筑設計防火規范
● GB 5001-92 石油化工企業設計防火規范
● GBJ 235-82 工業管道工程施工及驗收規范（金屬管道篇）
● GBJ 236-82 現場設備、工業管道焊接工程施工及驗收規范
● GBJ 232-82 電氣安裝工程施工及驗收規范
● GBJ 93-86 工業自動化儀表工程施工及驗收規范
● HGJ 229-83 化工設備、管道防腐蝕工程施工及驗收規范
● SHJ 22-90 石油化工企業設備與管道涂料防腐蝕設計及施工規范
● SHJ 501-85 石油化工劇毒、易燃、可燃介質管道施工及驗收規范
● HG 20509-2000 儀表供電設計規定
● HG 20510-2000 儀表供氣設計規定
● HG 20516-2000 自動分析器室設計規定
● GB12519-90 分析儀器通用技術條件
● GB11606.1~.17-89 分析儀器環境試驗方法
● EEMUA 38 在線分析儀系統的設計和安裝
● SH 3006石油化工控制室和自動分析室設計規范
● SH 3019石油化工儀表配管、配線設計規范
● SH 3081石油化工儀表接地規范
● SH 3063石油化工企業可燃氣體檢測報警設計規范

紅外分析模塊主要技術特性
紅外線是一種電磁波，紅外輻射主要是熱輻射。當紅外輻射通過某氣體層時，氣體層中的極性分子，即非單元素氣體分子（如CO、CO2等），就會對紅外輻射進行選擇性的吸收。多元素氣體分子對紅外線的吸收遵循朗伯特—比爾定律。

式中，
—紅外輻射被氣體吸收后的能量；
—紅外輻射被氣體吸收前的能量；
—氣體的吸收系數（消光系數）；
—吸收氣體的濃度；
—紅外輻射經過吸收氣體層的長度。
2 紅外線分析工作原理
分析部分由三大部件組成：
一個能發出特定紅外波長的紅外輻射器—－光源；
一個由參比氣室和分析氣室組成的測量池；
一個能檢測紅外輻射并將紅外輻射的能量變化轉換成電量變化的接收器（亦稱檢測器）。
由紅外光源發出二束能量相等、按照一定頻率進行調制的平行光束，分別通過參比氣室和分析氣室后，由于分析氣室中吸收氣體（被測氣體）對紅外線的吸收，使原來能量相等的二束紅外線產生了能量差，然后又分別進入接收器的參比接收室和測量接收室。通過薄膜電容器將紅外線能量變化轉換成電量變化，再通過電氣單元和控制單元的放大整流及線性化等各種處理，儀器就能輸出一個與被測氣體濃度變化相對應的信號，供顯示或控制。
分析器除了各種部件的特殊結構外，在接收原理上有一個特殊的改進。接收器的參比接收室和測量接收室分別用光學鏡片分隔成前室和后室。
在接收器中的吸收氣體和分析氣室中的被測氣體同樣都按朗伯特—比爾定律吸收紅外線。前室中氣體的吸收曲線近似于被測氣體的消光曲線。由于前后室之間半透半反窗的作用，使后室輻射得到抑制，排除了干抗氣的影響，使儀器達到佳選擇效果。

供貨清單
序號名稱名稱（明細）制造單位數量
1 分析單元激光氣體分析單元
（CO：0-5%Vol）卓宇佳創 1套
2 取樣單元氣體取樣探頭卓宇佳創 1套
過濾芯 1支
探頭加熱控制裝置 1套
探頭防護罩 1套
采樣導桿 1根
3 電氣控制單元反吹電磁閥德國寶德 1臺
取樣電動球閥 KLD 1臺
PLC 西門子 1套
中間繼電器 IDEC 1套
7寸觸摸屏國內 1臺
空開正泰 1套
溫控器國內 1套
24V開關電源明緯 2臺
固態繼電器國內 2只
4 預處理單元
JC-6800 霧過濾器卓宇佳創 1套
蠕動泵卓宇佳創 2臺
壓縮機冷凝器卓宇佳創 1臺
真空泵 KNF 1臺
樣氣循環控制器國內配套 1套
濕度報警精密過濾器卓宇佳創 1套
反吹氣源處理器 AIRTAG 1套
樣氣流量計國內配套 1套

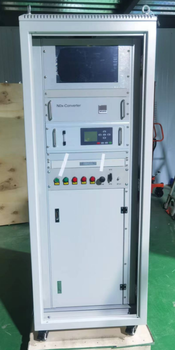

5 系統成套柜 1800*800*600mm 國內配套 1套
6 標校單元標校閥國內配套 1臺
標氣減壓閥國內配套 1臺
校準氣（零點氣/量程氣）國內配套 2瓶
7 取樣管線 Φ8*2一體電伴熱管國內配套 30米
8 安裝附件電纜、氣管、接頭等卓宇佳創 1批
9 文件資料合格證、說明書等卓宇佳創 1批
