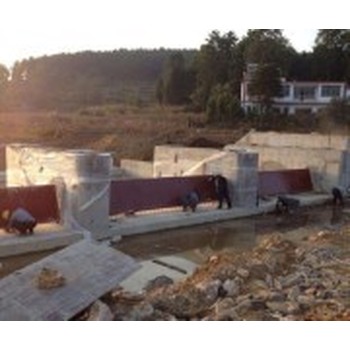

底軸驅動液壓翻板閘門是一種新型可調控溢流閘門,它主要由土建結構、圓柱形底軸、固定在底軸上的門葉、支承底軸的若干固定支鉸座、底側止水、閘墩側墻密封件及啟閉機驅動連接拐臂等組成。閘門的啟、閉操作由布置在兩側啟閉機室內的液壓啟閉機控制。 1主要工作原理水壓力通過懸臂式門葉結構傳遞到圓柱形底橫軸,底橫軸作用力可分解為水平力、垂直力和力矩。水平力、垂直力通過固定支鉸座傳遞給土建結構,力矩(扭矩)由底橫軸傳遞給液壓啟閉機或鎖定裝置。閘門啟閉運行時,液壓啟閉機通過拐臂驅動底橫軸轉動,同時使門葉以底橫軸中心為圓心作扇形轉動實現閘門的開啟和關閉。閘門局部開度(或轉角)取決于鎖定裝置的鎖定位置或液壓啟閉機活塞桿持住位置,閘門的開度范圍為垂直與水平之間(0°~90°)的任意位置或角度。閘門全部關閉時門頂可溢流以達到景觀效果。2使用條件及優缺點分析底軸驅動翻板閘門適合于閘孔較寬(10~100m)而水位差比較小(1~7m)的城市景觀工程,或山區河道洪水急漲,要求快速開閘泄洪的工程[2]。由于可以將孔口設計的比較寬,可以省去數孔中間閘墩,所以不僅結構簡單,而且可以節省土建投資。該閘門能夠實現雙向擋水及立門蓄水或防洪,臥門行洪排澇;閘門啟閉靈活快速、開度無級可調且調度方便;啟閉設備隱蔽,門頂過水形成人工瀑布,大,臥門時無礙通航。該閘型的主要缺點:總造價相對較高;要求閘基不存在大的不均勻沉陷;不便設置檢修閘門,閘門檢修較困難。 3基本結構要求(1)底橫軸底橫軸作為門葉懸臂梁的縱向固端和閘門啟閉驅動軸是閘門重要結構之一,主要承受門葉水壓力作用產生的扭轉(矩)和彎曲(矩)。橫軸為圓形鋼管截面,管徑較小時可選用定型標準無縫鋼管加工,管徑較大時可采用鋼板卷制焊接結構。由于底橫軸整體較長,在廠內分段制造加工,分段長度根據支承間距、加工及運輸條件確定,一般長約6~10m,在工地現場進行組裝。拼接方式為焊接和高強螺栓連接兩種。
翻板閘門優勢：
1、原理特，作用微妙，結構簡單，制造方便，運行安全。
2．施工簡便，造價合理，投資僅為其它常規門三分之一左右。
3．毋須耗費能源控制，自動啟閉，自控水位準確，運行時穩定性好。管理方便安全、省人、省事、省時、省力。
4．洪水來時，亦毋須耗費能源控制，能自動、及時沖淤和泄洪。
5．門體為預制鋼筋混凝土結構或鋼結構，僅支承部分為金屬結構，維修方便，費用低。
6．由于能準確自動調控水位，就當前水資源短缺，在合理使用和利用水資源上有其到之處。
7.混凝土翻板閘門和鋼結構翻板閘門均可增設液壓控制系統，液壓雙控翻板閘門已經得到市場的認同，大大提高了翻板閘門的穩定性和翻板閘門的使用范圍，如水電站、城市景觀、水庫溢洪道、航運及農田灌溉、老壩改造增加庫容、橡膠壩改翻板閘門等等。
鋼壩閘的設計使用壽命可達50~60年,當前國際上命的閘為近.國內早的福建小溪電站為1958年建成至今仍在使用,同樣的鋼結構在解放前就開始使用一直運用至今的案例到處都有.而部門根據室內測試資料和工程實踐初步判定橡膠壩的使用壽命10~15年就更換一次壩袋.至今國內條橡膠壩的壽
弧形閘門的安裝?弧形閘門安裝順序根據其止水裝置的不同分為以下兩種。（一）、利用門葉側面橡皮進行止水，安裝順序一般為：埋件安裝（包括：支承大梁（或錨栓架）、底坎、側軌、門楣），固定支鉸及啟閉機機架安裝，門體安裝，啟閉機安裝，啟閉機聯門運行。（二）、利用側軌上沖壓水封進行止水，安裝順序一般為：支承大梁（或錨栓架）的安裝，固定支鉸及啟閉機機架安裝，門體安裝，啟閉機安裝，啟閉機聯門運行，埋件安裝（包括：底坎、側軌、門楣）。三、安裝測量的準備安裝測量前需選擇精度和性能滿足要求的全站儀（或經緯儀）和水準儀，并對全站儀的對中器、水準氣泡（電子水準器）、視準軸誤差C、指標差i等以及水準儀的指標差進行檢測和校正。確定配套使用的測具，包括：經過檢定的鋼帶尺（長鋼尺）、微型棱鏡、鋼板尺、彈簧秤等。比較全站儀測距（直接測距和差分測距）與鋼帶尺量距差，并對棱鏡常數進行改正。校核土建結構圖提供的坐標、高程、角度等數據與金屬結構圖提供的尺寸數據是否一致，統一測量放樣和驗收時需使用的起算參數，主要包括：支承大梁（或錨栓架）的里程、傾角和高程，弧門工作半徑，側軌的偏距和工作半徑，以及支鉸中心、底坎、門楣和啟閉機機架的里程和高程等。2.密封性能好，滲水量：正方向0.72(L/min.m)、反向(L/min.m)。 3.品種全、適應性廣。
