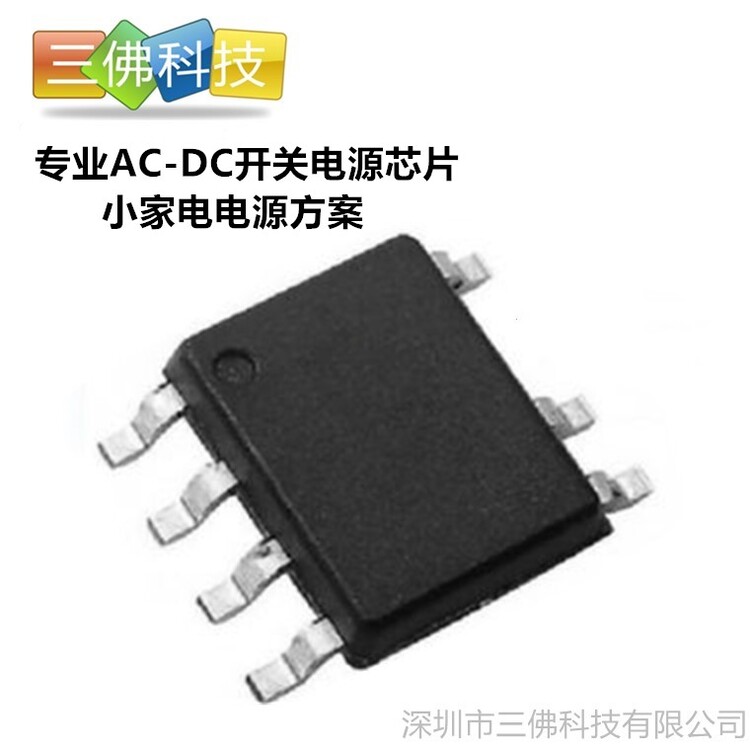

深圳市三佛科技有限公司供應BP85226D智能門鈴/插座電源芯片5V300MA貼片SOP7，原裝現貨

開關電源驅動芯片BP85226D引腳功能介紹：

1、 VOUT：輸出電壓端,芯片內部反饋二極管陽極

2 、GND：輸出電壓參考地，內部續流二極管陽極

3 、NC：無連接

4 、DRAIN：芯片內部高壓MOSFET漏極，此引腳也向芯片內部提供自供電電流

5 6 、IC-GND：芯片地，內部MOSFET源極

7 、FB 芯片電壓采樣端,內部反饋二極管陰極,外部無需連接

BP85226D是一款、高集成度、低待機功耗的AC-DC開關電源芯片，適用于全電85~265VAC輸入的Buck、Buck-Boost變換器拓撲應用，SOP-7封裝，內部集成了650V高壓MOSFET，高壓啟動和自供電電路、電流采樣電路、電壓反饋電路以及續流二極管，采用的控制技術，無需外部VCC電容和環路補償，即可實現的恒壓輸出特性，適用于電飯煲，空氣炸鍋，智能門鈴/插座等小家電。

BP85226D芯片的特點：

集成VCC電容、續流二極管和反饋二極管

集成650V高壓MOSFET

集成高壓啟動和自供電電路

低待機功耗50mW@230Vac

固定5V輸出

的動態響應速度，輸出電壓紋波小

良好的負載調整率和線性調整率

降低音頻噪聲的降幅調制技術

自適應開關頻率36kHz

改善EMI性能的頻率調制技術

內置軟啟動功能

具有輸出短路保護(SCP) ，輸過壓保護(OVP)，輸出過載保護(OLP) ，反饋開路保護，逐周期限流(Cycle-by-Cycle)，遲滯過溫保護(OTP)

BP85226D智能門鈴/插座電源芯片5V300MA貼片SOP7 產品供應

•
