產品詳細介紹

1、產品介紹

上海有恒測控技術有限公司生產的導熱油磁翻板液位計，UHZ型底裝頂裝側裝式磁性浮子液位計是基于磁耦合原理與連通器結合以實現對液位的準確測量，磁翻板液位計具有指示精度高、顯示清晰、密封性能好、耐高溫、高壓、使用壽命長、重量輕、安裝維護簡便等特點，廣泛應用于石化、電力、鍋爐制造等行業。

2、工作原理

導熱油磁翻板液位計，UHZ型底裝頂裝側裝式磁性浮子液位計的工作原理是基于連通器和磁性耦合原理實現液位的實時測量和顯示。當容器中被測液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度。根據液體化學屬性不同，可以選擇不同材質的浮筒與之相適應；根據液體密度不同，選擇不同體積和重量的浮子與之匹配，達到比較好的測量精度。

3、產品類型

【插入型磁翻板液位計】該液位計適用于地下槽、池的液位測量和控制；

【保溫型磁翻板液位計】該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以液位的穩定。使儀表正確指示出被測液位；

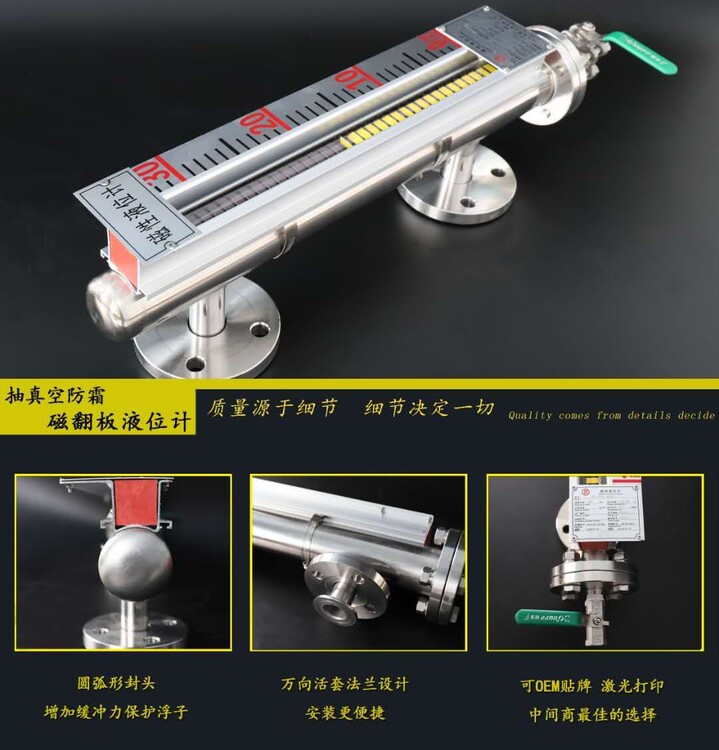

【防霜型磁翻板液位計】是我廠為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。了液位計主體管外不會結冰、結霜。從而了液位計的正常使用；

【耐強腐蝕型磁翻板液位計】該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制；

4、產品特點優勢

(1)適用于多種工況現場如高溫、腐蝕、高壓等環境下液位的測量；

(2)裝置性質多樣、安裝維護便捷、應用范圍廣泛；

(3)能夠配遠傳部件，可以實現對液位自動控制與數據遠程控制；

(4)抗震性能好，能夠適應液位波動較大的工況下運作；

(5)本型號磁翻板液位計可以加配電加熱、仿霜裝置、蒸汽夾套、隔熱等附加裝置，運用于各種復雜工況；

(6)磁翻板液位計讀數直觀、安裝維護方便、結構簡單、維護費用低、；

(7)密封性能好、防泄漏、可靠性高；

(8)磁鋼校正器精巧易用，現場可隨意調校；

(9)測量范圍大，適應性強；

5、選型技術參數

測量范圍：300~15000mm其中側裝式：300~15000mm；頂(底)裝式：300~5000mm

精度：±10mm±20mm(高溫型)

工作壓力：≤2.5MPa(普通型)；≤10.0MPa(高壓型)；≤32.0MPa(壓型)；≤2.5MPa(防腐型)

介質密度：0.45～2g/cm3

介質密度差：≥0.15g/cm(測量界位)

介質溫度：-40℃~+450℃

介質粘度：≤0.4Pa·s（對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計）

環境振動：頻率≤25HZ；振幅≤0.5mm

接口法蘭：采用化工部HG20592~20635-97法蘭標準。如用戶需采用其他標準（如GB、ANSI、DIN）可根據用戶需要設計

防護等級：IP65

安裝方式：側裝式、頂裝式、底裝式

結構類型主要參數

結構特點	接液材質	溫度	壓力	密度	外形
普通型	304	120	2.5	≥0.85	圖1
中高壓型	304	120	4.0~32	≥0.85	圖2
高溫型	304	450	2.5	≥0.85	圖2
耐腐型	RPP	100	1.6	≥0.95	圖3

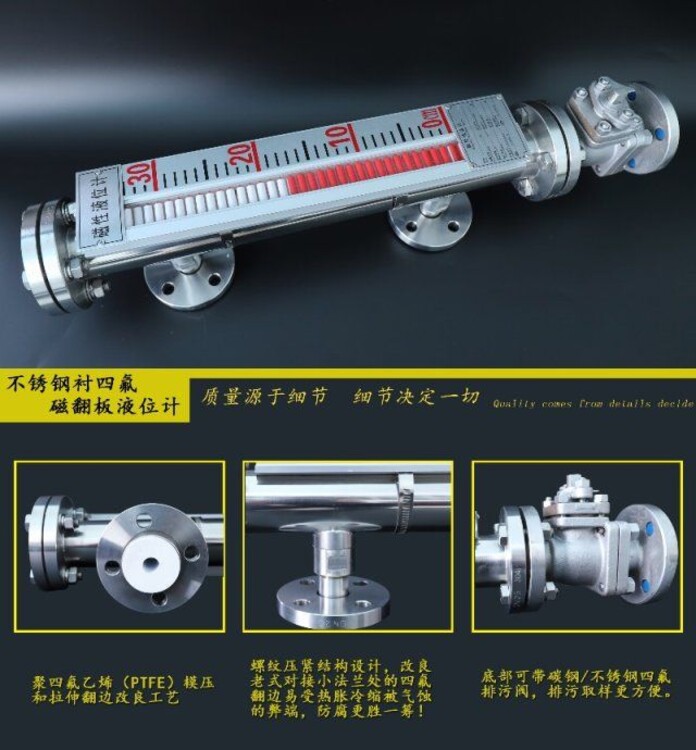

強腐蝕型	304襯PTFE	120	2.5	≥0.95	圖4

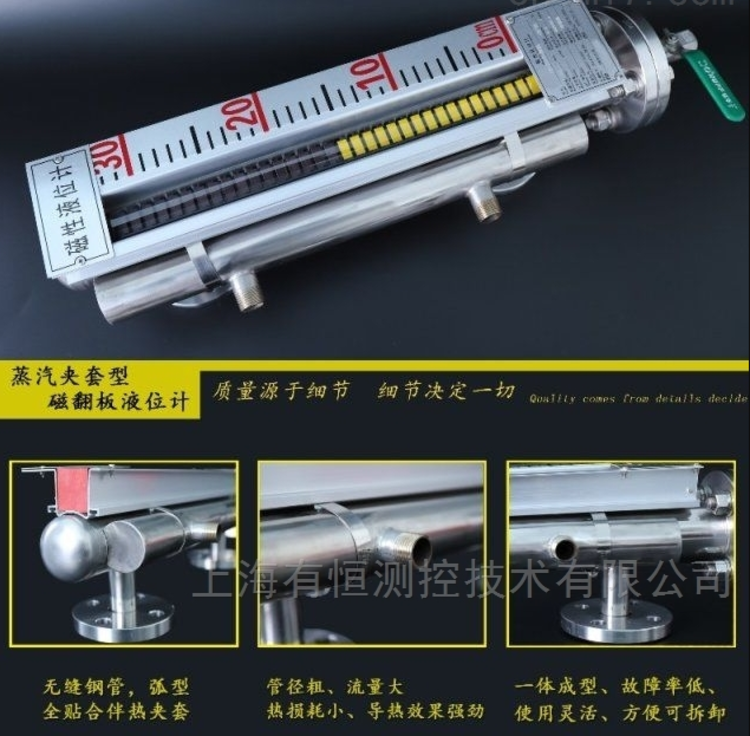

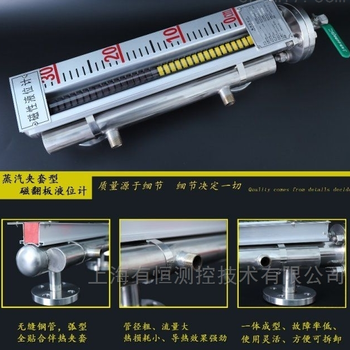

夾套保溫型	304	120	2.5	≥0.85	圖5
低溫仿霜型	304	-40	2.5	≥0.85	圖1
輕比重型	304	120	2.5	≥0.45	圖1

1692.png@750w_750h_90Q

6、液位計安裝注意事項

磁翻板液位計根據不同的工況特點，對產品會有著不同的要求。磁翻板液位計采用304、316L不銹鋼材質，其中浮筒還可以選配內襯PTFE、PP、PVC材質，具有的可靠性和抗腐蝕性，同時，可依據客戶現場工況的具體需求進行有針對性的選材，在可靠性的同時，大限度為用戶降低采購成本。因此在石油、化工等工業領域得到廣泛的應用，用于各種塔、罐、槽、球型容器和鍋爐等設備的液位測量。

7、行業應用領域

磁翻板液位計非常適用于各種塔、罐、槽、球形容器、鍋爐及汽輪機等設備的介質液位檢測。由于液體介質和指示器的是隔離狀態的，所以說磁翻板液位計可以做到高密封、防泄漏的優勢。在高溫、高壓、高粘度、強腐蝕性的情況下，也能夠做到安全可靠的測量。用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。

8、液位計的日常維護

(1)運用前應先用校正磁鋼將零位以下的翻片置成紅色，其它翻片置成銀白色。

(2)磁翻板液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子上升，造成翻片翻轉失靈或翻亂（如遇此現象，可用磁鋼進行校正）。

(3)磁浮子安裝要求：為了避免運輸途中磁浮子在浮筒內滑動撞擊受損，磁翻板液位計在出廠前，應用尼龍帶將浮子固定在浮筒邊。在安裝前打開下法蘭，再將磁浮子重端也就是帶磁性的一端向上放進浮筒內，注意不能倒裝。

(4)閥門安裝要求：磁翻板液位計與容器之間應裝有閥門，以便清洗和檢修時可隨時切斷物料。

(5)防腐型磁翻板液位計安裝要求：對于304內襯PTFE防腐型磁翻板液位計，由于浮筒與法蘭銜接處采用密封結構，需借助的工具裝配，為密封可靠性，出廠后禁止私自拆卸，否則后果自負。

(6)浮筒內外環境要求：磁翻板液位計筒體周圍不允許有磁體靠近，尤其禁止使用鐵質卡箍，否則會影響液位計正常工作；且介質內不應含有固體雜質或磁性物質，避免對浮子構成卡阻。可根據介質情況，定期清洗浮筒，清除內部雜質。

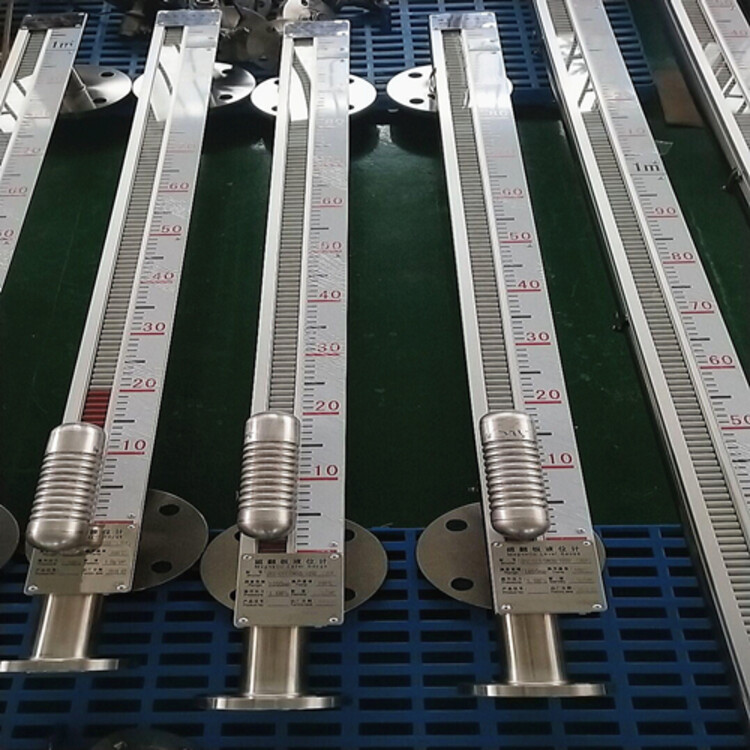

(7)頂裝磁翻板液位計安裝要求：對于頂裝式磁翻板液位計在安裝時，液位計護導管和主體導管保持垂直且在同一垂直線上，浮球連桿不能彎曲，挺直裝入。

9、常見故障與解決方法

(1)液位計現場投用時，要特別注意應先打開上部閘閥，后打開下部閘閥。玻璃管液位計這是由于液位計連通管的底部裝有保護浮子的止推彈簧，否則，大差壓的作用可能撞碎浮子導致液位計無法使用。
(2)液位計投用一段時間后，出現浮子難以浮起且浮子移動不靈活的情況。這基本上是因為磁性浮子上沾有鐵屑或其他污物造成的。可先排空介質，再取出浮子，消除磁性浮子上沾有的鐵屑或其他污物即可。
(3)如果因運輸或其他原因導致現場指示用的密閉玻璃管破裂，則可用國產玻璃管更換。但建議能抽真空。上海云鷗、重錘式料位計還要注意玻璃管是否垂直，以免影響指示器的指示。
(4)液位計使用過程中，如果輸出信號產生頻繁擾動或有干擾脈沖，就要檢查信號電纜屏蔽層是否可靠接地，工作接是電阻能否滿足要求。倘若干擾仍然沒有完全消除，可用信號隔離器來解決。

10、配貨清單

磁翻板液位計（含標牌）

使用安裝說明書

合格證一份

（部分規格含配件）

11、選型參數提供事項如下：

1、測量介質_________

2、口徑_________

3、工作溫度_________

4、工作壓力_________

5、量程范圍（流量范圍）_________

6、連接方式_________
