供應商	東莞市佳華儀器設備有限公司店鋪
認證
報價	人民幣 9.80元每臺
品牌	泰克
新舊程度	9成新
類型	數字熒光示波器
關鍵詞	數字熒光示波器,Tektronix TDS6804B,TDS6804B,泰克TDS6804B
所在地	廣東東莞塘廈鎮

產品詳細介紹

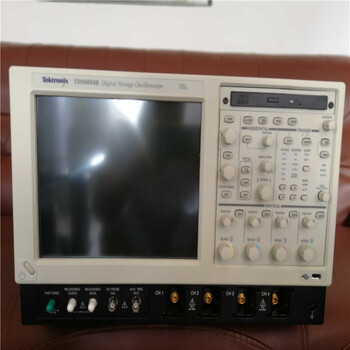

泰克Tektronix TDS6804B數字熒光示波器

　　商品名稱： TDS6804B數字熒光示波器|泰克Tektronix|

　　商品型號： TDS6804B

　　TDS6604將使下代數字產品的信號質量提高到新水平

　　在對精密電子產品進行檢驗、調試和特性描述時，使用TDS6604示波器是正確的選擇。TDS6604具有超常的信號獲取能力，操作簡便，對設計環境采用開放式的連接。儀器的控制操作非常直觀，可以使用傳統的模擬式控制、大尺寸的觸摸屏，或者圖形化菜單。由于選用Windows操作系統，用戶可以獲得的定制能力和擴展能力。

　　性能

　　 TDS6604的帶寬為6GHz，同時使用2個通道時采樣速率為20GS/s，同時使用4個通道時采樣速率為10GS/s，因而其信號完整性測試能力無可匹敵。TDS6604采用特殊的觸發和獲取技術以及附加軟件，可以進行的抖動分析（低可達1.5psRMS）。

　　　　TDS6604的高寬帶信號接入方案中包含P7330 (3.5GHz)差分探頭。這種探頭的形狀因數小，且有大量的探針配件，了測量的有效性。此外，TDS6604還具有TekConnectTM信號互連系統。這種接口以種便于使用的有效鎖定接口替代了傳統的BNC輸入連接發器，適用于高帶寬的系統。P7000系列探頭與TekConnect完全兼容，再配以各種轉換器，故可用于SMA、BNC和N等類型的連接。

　　?特點與優點

　　　 15GHz(TDS6154C)

　　12GHz(TDS6124C)

　　8GHz(TDS6804B)

　　6GHz(TDS6604B)的帶寬

　　　高實時取樣速率為2GS/s

　　　 TDS6154C典型上升時間，利用通道匹配的、用戶可選的DSP，可達19ps(20到80%)或28ps(10到90%)

　　在兩條通道上實時取樣速率為40GS/s；在所有四條通道上實時取樣速率為20GS/s，且可提供500fs的內插樣點間隔

　　　在兩條通道上大記錄長度為64M樣點；在所有四條通道上大記錄長度為32M樣點，且具有用于快速導航的Multi View ZoomTM 功能

　　 PinpointTM Triggering可提供業界靈活性大、性能高的觸發功能，它具備1400種以上的組合來應對實際發生的任意種觸發情況

　　高達3.125Gb/s的串行碼流觸發功能，支持8b/10b協議觸發

　　串行數據分析和致性測試，速度可達6.25Gb/s及更高

　　Open ChoiceTM 軟件，提供Windows XP操作系統的內置聯網和分析功能

　　內置軟件，可為串行數據、拌動、以太網、DIV、USB2.0、通信和功率測量等提供滿足標準規范的解決方案

　　系統包括：雙處理器系統(2.8GHzPentium4和583MHz PowerPC)、高分辨率XGA顯示、關面板CD-R/W、前面板USB2.0端口，以及1000Base-T網絡連接　

　　?應用

　　信號完整性、抖動和定時分析

　　下代數字設計的驗證、調試、性能和致性檢驗

　　計算機、數據通信、存儲區域網設備設計和高速背板

　　高能物理測量和數據采集

　　?TDS6000系列功能特性

　　 TDS6604B TDS6804B TDS6124C TDS6154C

　　輸入通道 4 4 4 4

　　帶寬，上升

　　時間(DSP) N/A 8GHz

　　50ps(10到90%)(典型)

　　35ps(20到80%)(典型) 12GHz

　　35ps(10到90%)(典型)

　　24ps(20到80%)(典型) 15GHz

　　28(10到90%)(典型)

　　19(20到80%)(典型)

　　實際模擬帶

　　(-3dB),典

　　型上升時間 6GHz

　　70ps(10到90%)(典型)

　　53ps(20到80%)(典型) 7GHz
　　62ps(10到90%)(典型)

　　43ps(20到80%)(典型) 12GHz

　　35ps(10到90%)(典型)

　　24ps(20到80%)(典型) 12GHz

　　35ps(10到90%)(典型)
　　24ps(20到80%)(典型)

　　時基范圍 25ps到40s/div；內插點間隔小為500fs/pt

　　大取樣速率對于4條通道, 為20GS/s 對于2條通道, 為40GS/s

　　對于4條通道, 為20GS/s

　　等效時間取樣速率( 大) 2TS/s

　　每通道大記錄長度 32M(要求4M選件) 對于2條通道, 為64M

　　對于所有4條通道, 為32M(要求4M選件)

　　標準

　　配置對于所有4條通道, 為2M 對于2條通道, 為4M

　　對于所有4條通道, 為2M

　　存儲器選件2M 對于所有4條通道, 為8M 對于2條通道, 為16M

　　對于所有4條通道, 為8M

　　存儲器選件3M 對于所有4條通道, 為16M 對于2條通道, 為32M

　　對于所有4條通道, 為16M

　　存儲器選件4M 對于所有4條通道, 為32M 對于2條通道, 為64M

所屬分類：二手儀器儀表/二手儀器設備

本文鏈接：http://www.huatuwangxiao.com/sell/info-b437tm26oc788b.html

關于東莞市佳華儀器設備有限公司
商鋪首頁| 更多產品| 聯系方式| 黃頁介紹

主營產品: 示波器,信號發生器

東莞市佳華儀器設備有限公司（原東莞市塘廈佳華電子儀器經營部）成立于2023年，本公司長期供應/租賃/維修二手進口儀器，主營產品：網絡分析儀、頻譜分析儀、綜合測試儀、示波器、信號發生器、信號分析儀、色彩分析儀、數字通訊測試儀、高頻信號源、頻率計、功率計、音頻分析儀、電源、數字源表、天饋線測試儀、光譜分析儀、噪聲系數分析儀、數字萬用表、靜電計/高阻表、函數信號發生器、LCR測試儀、電子負載、納伏表/皮安表、多用表校準儀、廣播電視測試儀、高壓機/耐壓測試儀、直流電源分析儀/模塊、數據采集器、邏輯分析儀、調制度分析儀、藍牙測試儀、阻抗分析儀、視頻分析儀、光波測量系統、阻抗測試治具及附件、衰減器、探頭、RoHS/環保檢測儀、屏蔽箱/耦合板等等。
