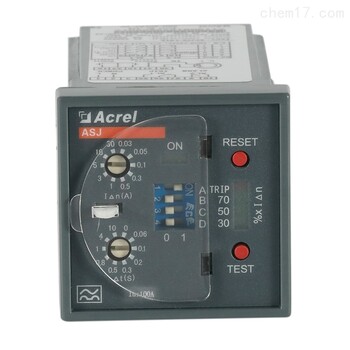

ASJ20-LD1C 智能漏電繼電器
1 概述
ASJ 系列剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護 裝置，主要適用于交流 50Hz，額定電壓 400V 及以下的 TT 和 TN 系統配電線路，用來對電氣 線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，也可用來對人 身觸電危險提供間接接觸保護。 產品符合 GB/T 22387-2016《剩余電流動作繼電器》的要求。
2 型號規格
注 1：繼電器可設定功能是指用戶可通過面板上的撥碼開關自行設定繼電器上電初始化狀態，及繼電器的輸出狀態，具體設 定方法請參照 5.2 章節。
注 2：可選通訊功能，RS485 接口，Modbus-RTU 通訊，型號 ASJ10L-LD1A/C。
3 技術參數
注 3：ASJ10L-LD1A 額定剩余動作電流 IΔn 為 10mA~30A 連續可調；
注 4：ASJ10L-LD1A 極限不驅動時間 Δt 為 0~10s 連續可調。
4 安裝指南
4.1 外形及安裝開孔尺寸
外形及安裝開孔尺寸見下圖。
4.2 安裝說明
4.2.1 儀表安裝步驟
ASJ20 系列儀表安裝方式為面板安裝，兩側采用卡扣擠壓固定，具體操作如下：
1）在配電盤上，選擇合適的地方切割 45mm*45mm 的安裝孔；
2）取出剩余電流繼電器，取下固定卡扣；
3）把儀表裝入配電盤開孔中，裝入儀表后，用卡扣固定安裝。 具體操作如下圖所示。
ASJ10 系列儀表安裝方式為導軌安裝，采用標準 35mm 導軌安裝。
4.2.2 附件安裝方式
附件包括剩余電流互感器和磁環。剩余電流互感器穿過所有相線及中性線，安裝于柜內， 固定牢靠。其二次側接線通過磁環連到儀表接線端子 40 及 41，磁環安裝方式如下圖所示，安 裝在靠近儀表接線一端，接線繞過磁環兩圈。
4.4 注意事項
a）接地線（PE）不能穿入剩余電流互感器。
b）對于單相電網，只有相線及中性線需要穿入剩余電流互感器。
c）ASJ10L-LD1A/C 提供 RS485 通訊接口，采用 Modbus-RTU 協議。一條線路上同時連 接不可超過 128 個儀表。
