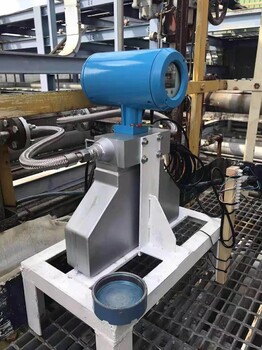

一、產品介紹
UHMC有恒-原油產量計量CMF科里奧利質量流量計 又稱科氏力流量計，是一種精度非常高的質量流量測量儀表，具有性能，測量準確度高，對流體狀態要求比較低，壓力損失小，多種規格科里奧利流量計儀表都可以直接獲取被測介質的準確質量流量計、體積流量密度、溫度，并且無需人工計算。即便是在環境非常惡劣的工作環境下也能表現出的機體性能。科氏力流量計其內部沒有可活動部件，不需要復雜的安裝，對工況條件要求較低，每臺傳感器都由不銹鋼材質制造，變送器的多種輸出能完全滿足現場各種需求。產品適合測量幾乎所有的無固態顆粒物的流體 ， 主要用于石油、化工、食品、環保等行業。




二、工作原理
UHMC有恒-原油產量計量CMF科里奧利質量流量計 的結構是雙彎管結構，它的測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量，簡介如下：科里奧利原理－－簡稱科氏力原理（見圖1）Fc就稱為科氏力。我們將繞著同一根軸線以同相位旋轉的兩根相同的管子外端用同樣的管子連接起來，當管子內沒有質點流過時，連接管與軸線是平行的，而當管子內有質點流過時，由于科氏力的作用，兩根旋轉管發生相位差，連接管就不再與軸線平行。總而言之，管子的相位差大小取決于管子變形的大小，而管子變形的大小僅僅取決于流經管子的流體質量的大小。這就為利用科氏力直接測量流體的質量流量奠定了理論基礎。不斷旋轉著的管子只能在實驗室里做模型，而不能用于實際生產現場。我們將管子的圓周運動切割下一段圓弧，使管子在圓弧內反復旋轉，即將單向旋轉運動變成雙向振動，則連接管在沒有流量時為平行振動，而在有流量時就變成反復扭動。要實現管子振動是非常方便的，即用激磁電流進行激勵。而在管子兩端利用電磁感應分別取得正弦信號1和2，兩個正弦信號相位差的大小就直接反映出質量流量的大小。不同密度的介質流經傳感器時，振管的振動頻率不同，由此可以解算出介質密度。 安裝在傳感器振管上的鉑電阻可間接測量介質的溫度。




三、產品特點優勢
(1)可在線測量被測介質的密度、溫度等參數，并以此派生測量溶液中溶質的濃度；
(2)測量準確度高（測量準確度可在0.1%～0.5%）；
(3)能夠直接測量流體的質量流量（這對能源的計量和化學反應等生產過程檢測控制具有重要意義）；
(4)可測比較大，一般基本準確度的可測比為10:1或20:1；
(5)安裝要求不高，對上下游直管段沒有什么要求；
(6)應用范圍廣，除正常的流體測量外還可測量一般流體測量儀表較難測量的工業介質，如高粘度流體、各種漿液、懸浮液等；
(7)運行可靠、維修率低；




四、選型參數如下：
【傳感器型號】
選型表
UHCMF XXX X X X X X X X
口徑 公稱通徑 003-200


公稱壓力 0.6MPa A
1.0MPa B
1.6MPa C
2.5MPa D
4.0MPa E
其他 F


連接方式 法蘭 1
卡箍（衛生型） 2
螺紋 3
其他 4


精度 0.1 H
0.15 I
0.2 G
0.5 K
其他 L

介質溫度 -200℃~200℃ 6
-50℃~200℃ 7
-50℃~300℃ 8
其他（高溫可定制） 9
安裝方式 分體式 F
一體式 W
其他 T














法連標準及等級 DIN PN6 0
DIN PN10 1
DIN PN16 2
DIN PN25 3
DIN PN40 4
DIN PN60 5
ANSI 150# 6
ANSI 300# 7
ANSI 600# 8
JIS 5K 9
JIS 10K A
JIS 16K B
JIS 20K C
JIS 30K D
HG20592-2009 PN2.5 E
HG20592-2009 PN6 F
HG20592-2009 PN10 G
HG20592-2009 PN16 H
HG20592-2009 PN25 I
HG20592-2009 PN40 J
HG20592-2009 PN63 K
HG20615-2009 Class150 L
HG20615-2009 Class300 M
HG20615-2009 Class600 N
HG20615-2009 Class900 O
HG20615-2009 Class1500 P
GB9113-2010 PN2.5 Q
GB9113-2010 PN6 R
GB9113-2010 PN10 S
GB9113-2010 PN16 T
GB9113-2010 PN25 U
GB9113-2010 PN40 V
GB9113-2010 PN63 W
其他 X


傳感器類型 高壓型 P
高溫型 T
低溫型 L
保溫型 K
標準型 空

【轉換器型號參數】
轉換器選型表
XXX X X X X X
型號 轉換器型號

供電電壓 220VAC A
24VDC B
其他 C
輸出方式 4-20mA、脈沖、RS485 1
4-20mA、脈沖、HART 2
其他 3

防爆要求 防爆 H
非防爆 I
其他 G

電氣接口 M20*1.5 6
1/2 NPT 7
3/4 NPT 8
其他 9

語言 中文 L
英文 M
俄文 N






五、量程范圍表
【傳感器規格、量程、零點穩定性】
通經 流量范圍（kg/h） 零點穩定性（kg/h）
3 0~96~144 0.0144
6 0~540~810 0.081
8 0～960～1440 0.144
10 0～1500～2250 0.225
15 0～3000～4500 0.45
20 0～6000～9000 0.9
25 0～9600～14400 1.44
32 0～18000～27000 2.7
40 0～30000～45000 4.5
50 0～48000～72000 7.2
80 0～120000～180000 18
100 0～192000～300000 30
150 0～360000 36



六、安裝尺寸表

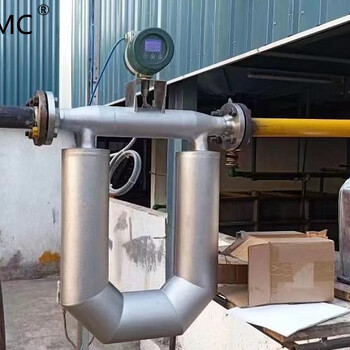

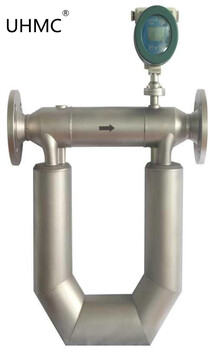

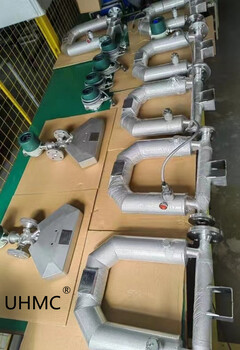

【U型傳感器安裝尺寸表】
通經（DN）
（mm） A B C D E 重量
mm mm mm mm mm kg
10 450 324 380 60 236 7.2
15 456 324 380 60 236 7.5
20 540 478 468 108 245 17
25 540 492 468 108 245 17.5
32 544 517 468 108 245 24
40 600 635 500 140 267 32
50 606 653 500 140 267 36
80 866 857 779 219 316 87.5
100 950 977 833 273 340 165
150 1300 1223 1144 324 340 252
200 1300 1380 1220 400 358 350
注：E 表示一體化安裝轉換器后中心高度增加部分的尺寸

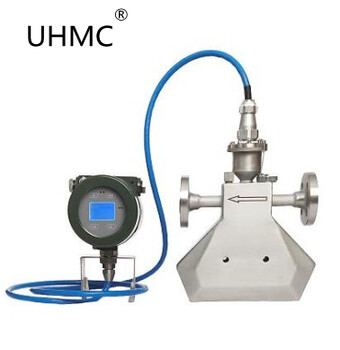

【三角形傳感器安裝尺寸表】
通經（DN）
（mm） A B C D E 重量
mm mm mm mm mm kg
3 196 176 250 54 270 4.8
6 250 263 360 70.5 289 8.1
8 250 275 395 70.5 289 8.2
10 95 283 370 70.5 264 6.5
15 95 302 405 70.5 264 6.5
注：A尺寸會根據連接方式的變化而有變化，這里只是參考參考尺寸。對DN10、DN15而言是夾持段尺寸，其他則是標準配置法蘭間尺寸。E表示一體化安裝轉換器后總高度增加部分的尺寸。




七、儀表的安裝注意事項
a.流量傳感器應安裝在一個堅固的荃礎上。內徑小于10mm的小口徑質量流量計安裝在平衡堅硬和無振動的底面上，如墻面、地面或的基礎。如果在高振動環境使用.應注意對基礎的振動吸收，而且傳感器進出口與管道之間應用柔性管道連接;較大口徑的流量計直接安裝在工藝管道上，應用管卡和支排物將流量計牢牢地固定。
b.為防止CMF間的相互影響，在多臺流盆計申聯或并聯使用時，各流且傳接器之間的距離應足夠遠，管卡和支撐物應分別設置在各自立基礎上。
c.為使用時流量傳感器內不會存積氣體或液體殘值，對于彎管型流量計，側量液體，彎管應朝下，側盤氣體時，彎管應朝上。測量漿液或排放液時，應將傳感器安裝在垂直管道，流向由下而上.。對于直管型流量計，水平安裝時應避免安裝在高點上，以免氣團存積己連接傳感器和工藝管道時，一定要做到無應力安裝，特別對某些直管型側量管的流量傳感器更應注愈。





八、儀表日常常見故障處理
【密度顯示不穩定
故障原因：
1.通過液晶屏或通訊軟件查看 F0值是否正常 （正常值＞50Hz，且數值穩定）
2.檢測傳感器引腳參數是否正常
解決方法：
1.管道中是否有氣泡，并查找氣泡產生原因 （如調節閥安裝位置不正確）
2.如不正常，聯系廠家售后
【儀表沒有顯示】
故障原因
1.儀表電源是否正常
2.測量接線板24V電源是否正常
解決方法：
檢查電源電壓和接線端子，確保24V電源工作正常




九、行業運用領域
(1)石油行業，如柴油、汽油、重油等油料計量，原油產量計量、含水率、單井產量計量；原油裝車卸車計量等；
(2)化工行業；
(3)電力行業，如重油、柴油等燃料油計量，石灰石-石膏濕法脫硫漿液密度計；
(4)食品、制藥行業，如巧克力漿、牛奶、果汁、液態藥液、原料藥的計量（卡箍式衛生型連接方式）；
(5)能源行業，如液化氣、天然氣等計量；
(6)其它行業，如造紙行業的紙漿計量，電廠脫硫漿液密度計，精細化工原料配比，瀝青計量等。




十、產品配貨清單
電磁流量計本體（含標牌）
產品說明書一份
產品合格證
部分規格含附件




十一、為了幫助您更好的選擇適用產品，請?zhí)峁┮韵鹿r參數：
1、測量介質_________
2、口徑_________
3、工作溫度_________
4、工作壓力_________
5、量程范圍（流量范圍）_________
6、連接方式_________
7、供電電壓_________
8、防爆要求_________
9、其他功能要求_________





十二、上海有恒測控技術有限公司售后服務承諾：
1、用戶有相關技術問題可來電詳談，我們承諾會及時予以解答，并完善處理完畢。
2、技術人員可在線予以技術指導、調試或安裝指導等產品問題解答。
3、產品采購投入使用2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
4、本公司生產在售的所有產品質保均為12個月，免費提供電話咨詢技術安裝與調試服務，有用戶需要安裝調試服務可支付相關費用（含安裝費用與出差差旅費即可）
