資質CMA/CNAS取樣方式送樣檢測周期3~5天檢測品牌納卡檢測NACA檢測報告電子/紙質
試驗目的
評估性能：通過拉伸試驗，可以測定鋼絲繩的拉伸強度、斷裂伸長率、彈性模量等關鍵性能指標，從而全面了解鋼絲繩在承受拉力時的力學行為和性能表現，為其在不同工程應用中的適用性提供依據.
質量控制：確保鋼絲繩的質量符合相關標準和設計要求，檢測鋼絲繩是否存在制造缺陷或質量問題，產品質量的一致性和穩定性，防止因鋼絲繩質量不佳而導致的安全事故.
安全性評估：預測鋼絲繩在實際使用過程中的承載能力和安全裕度，為工程結構和設備的安全設計、維護與管理提供重要參考，保障人員和財產的安全.
比較研究：對比不同批次、不同廠家生產的鋼絲繩的性能差異，為選擇的鋼絲繩產品提供數據支持，有助于優化采購決策和提高工程質量
常用的試驗標準
GB/T 8918-2006： 這是我國的國家標準，為鋼絲繩的制造、檢驗及試驗提供了全面的技術要求，包括試樣的制備、試驗方法、性能指標的計算與評定等方面的規定.
ISO 11733：國際標準，規范了鋼絲繩的性能測試方法，確保了不同國家和地區之間試驗結果的可比性和一致性，對于國際貿易和技術交流具有重要意義.
ASTM A931：美國材料與試驗協會的標準，適用于特定鋼絲繩的破斷拉伸試驗要求，在國際上具有廣泛的影響力，尤其在涉及美國市場或與美國相關的工程領域中經常被采用.
試驗結果與數據分析
破斷拉力：鋼絲繩在拉伸試驗中所能承受的大拉力值，即試樣斷裂時的拉力值，是衡量鋼絲繩承載能力的重要指標。通過測量和記錄破斷拉力，可以評估鋼絲繩是否滿足設計要求和相關標準的規定.
屈服強度：反映鋼絲繩在拉伸過程中開始產生塑性變形時的應力水平，是評估鋼絲繩在使用過程中是否會發生過度變形的重要依據。屈服強度的計算通常根據試驗過程中記錄的應力 - 應變曲線來確定.
斷裂伸長率：指鋼絲繩在斷裂時的伸長量與原始長度的比值，它反映了鋼絲繩的韌性和變形能力。較高的斷裂伸長率表示鋼絲繩在斷裂前能夠承受較大的變形，具有較好的緩沖性能和抗沖擊能力.
彈性模量：描述了鋼絲繩在彈性范圍內應力與應變之間的關系，是衡量鋼絲繩剛性和彈性特性的指標。彈性模量的大小與鋼絲繩的材質、結構等因素有關，通過計算彈性模量，可以了解鋼絲繩在受力時的變形規律和彈性恢復能力
檢測標準
GB/T 228.1-2010：適用于金屬材料的拉伸試驗的標準，為安全繩拉伸檢測提供了基礎方法.
Q/DGJ 13-2010：針對安全繩等防護裝備的測試要求，涵蓋拉伸、耐久性等方面.
登山和攀爬繩索的安全標準：如相關的國際標準或行業特定標準等，適用于生產和使用垂直安全繩的機構

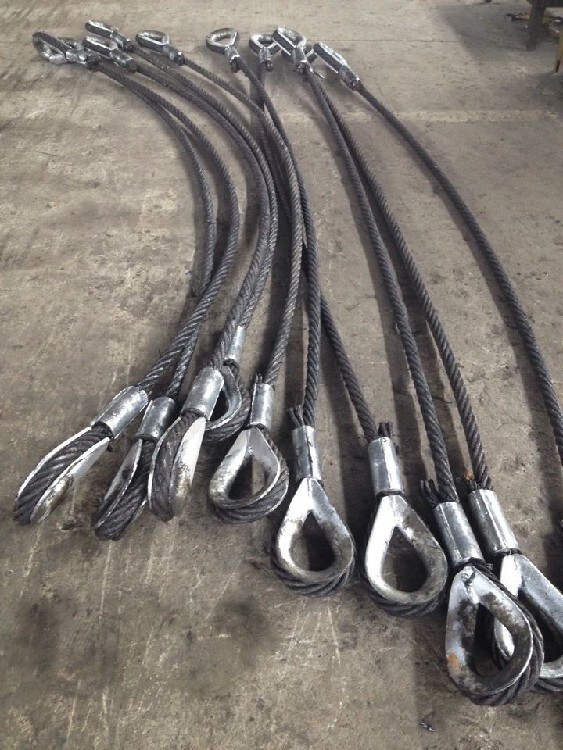

吊索拉伸的國標有哪些？

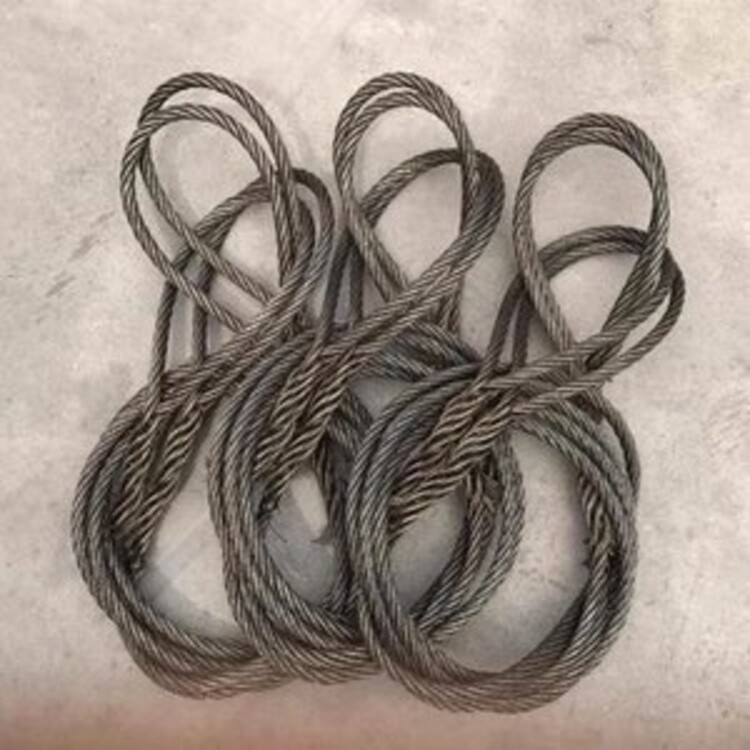

GB/T 16271-2009《鋼絲繩吊索 插編索扣》 ：
靜載試驗：需在立式或臥式拉力試驗機上，使用不小于鋼絲繩直徑的圓銷釘穿過鎖扣眼，以 10MPa/s 的速率，沿鋼絲繩軸線方向施加額定載荷的拉力，并保持不少于 5 分鐘。靜載試驗后，索扣的繩股不應有抽脫和斷絲現象。
破斷拉伸試驗：吊索的二個索扣插編部分末端之間的鋼絲繩長度應不小于鋼絲繩公稱直徑的 30 倍或不小于 2 米，索扣不能裝有套環，采用不小于鋼絲繩直徑的圓銷釘穿過鎖扣眼施加拉力，先加載到不超過鋼絲繩小破斷拉力的 60%，再以不大于 10MPa/s 的速率平穩施加拉力，直至達到理論破斷拉力，且索扣的實際破斷拉力應不小于相應鋼絲繩小破斷拉力的 75% 。
GB/T 8834-2016《纖維繩索 有關物理和機械性能的測定》 ：規定了纖維繩索拉伸性能的測定方法，包括試樣的制備、試驗環境條件、試驗設備、試驗步驟以及試驗結果的計算和表示等，適用于各種纖維繩索，為纖維吊索的拉伸試驗提供了標準依據。
做材料拉伸試驗的目的是什么？
材料拉伸的試驗目的
測定材料的抗拉強度、屈服強度、延伸率、彈性模量等關鍵力學性能指標，幫助科研人員和工程師了解材料在受力后的機械性能，進而評估材料是否符合規定的標準以及是否適用于特定的工程或產品應用
