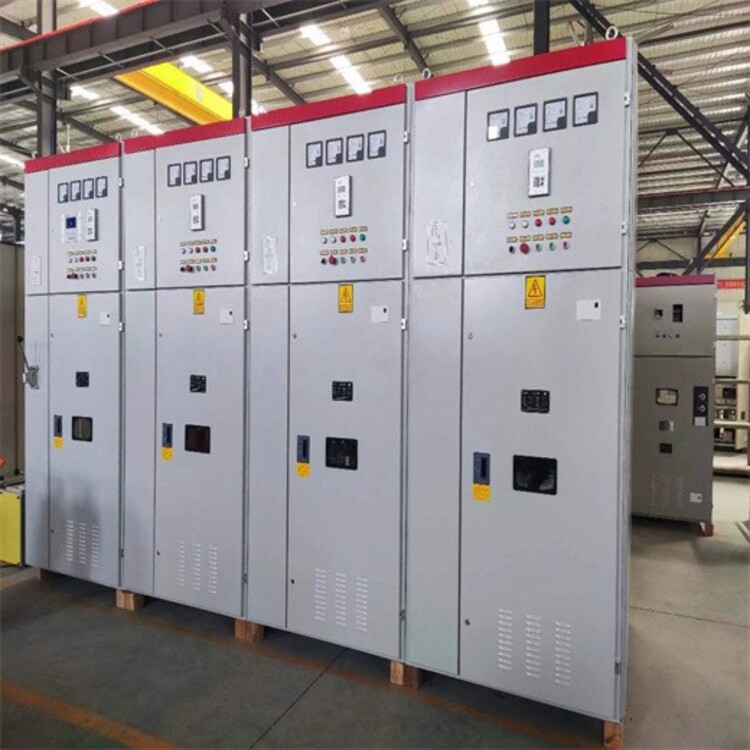

電容補償柜由隔離開關、真空接觸器、電容器、串聯電抗器、放電線圈、互感器、避雷器以及控制裝置和測量保護裝置組成，成套裝置結構可分為柜式和框架式。電容器和串聯電抗器支路分為若干組分別用真空接觸器進行分組投切，用以補償系統無功功率，提高功率因數
電容補償柜性能特點
1、采用高壓電力電容器，可靠性高、壽命長、損耗小、運行溫升低；
2、裝置的實際電容與其額定電容之差不超過額定值的0～10%，裝置的任何兩線路端子之間電容的大值與小值之比不超過1.06；3、裝置的絕緣水平：6kV?額定電壓的成套裝置，其主電路相間及相與地之間，工頻耐受電壓（方均根值）23kV，1min；10kV額定電壓的成套裝置其主電路相間以及相與地之間，工頻耐受電壓（方均根值）30kV，1min；成套裝置輔助電路工頻耐受電壓（方均根值）2kV，1min；
4、裝置對電容器內部故障，除設有單臺熔斷器保護外，根據主接線型式不同，設有不同的繼電保護。電容器組的保護可選用開口三角電壓保護、中性點不平衡電流保護，或電壓差動保護；
5、裝置允許在工頻1.1倍額定電壓下長期運行；
6、裝置允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行；
7、電容器外置放電裝置，可使設備斷電后，5S內將電容器殘壓降至50V以下；
8、選配電抗率為1％-13％的串聯電抗器，以限制合閘涌流、抑制特定次諧波。
高壓電容補償柜產品應用：適用于220KV及以下配網變電站的6KV、10KV、35KV母線的無功補償，廣泛應用于冶金、礦山、石油、化工、機械、建材、市政、輕工等行業。
高壓無功就地補償裝置主要應用于大功率高壓電機、為高壓電機的運行就地提供所需無功功率，以達到提高電機的功率因數、減少線路損耗及改善供電質量的目的。電容補償柜選用進口或國內外企業高壓單相或三相電容器，金屬化全膜絕緣介質，具有穩定性高、運行溫度低、損耗小、使用壽命長、體積小、重量輕、無泄漏等特點。該裝置廣泛應用于冶金、石化、建材、電力、煤炭、機械制造、水泥等行業的大功率高壓電機設備。
高壓無功固定補償裝置用于于負荷穩定、無需自動控制的工礦企業、電力部門等變電站。裝置連接在6KV、10KV母線上，電容補償柜用于改善系統功率因數、調整網絡電壓及降低線路損耗。本裝置采用全封閉柜體，防護等級高。每套封閉柜均有帶電和電流顯示元件。成套裝置由電抗器、電容器、等元器件組成，設備簡單，便于安裝。電容補償柜為固定補償方式，也可根據用戶要求采用手動分組投切
高壓斷路器自動分組投切電容柜 根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進項無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于35kv或110kv變電站內的出線母線側，電容補償柜或安裝于6、10kv開閉所內，也常安裝于工況企業的高壓電動機的控制柜前進行就地補償。
感謝您關注我們的產品,若您希望獲得進一步的了解，如10KV高壓電容補償柜價格、10KV高壓電容補償柜規格型號等更多信息，歡迎您隨時聯絡我們，誠邀為您提供滿意的服務!
高壓電容補償裝置、高低壓（成套）開關柜及機電一體化成套設備，工業電氣自動化控制系統產品的科研、開發、生產、銷售為一體的科技型企業。 產品在ISO9001質量管理體系的下，廣泛應用于冶金、礦山、水泥、建材、石油、化工、采礦、輕工、制藥、市政工程、電力和軍工等國民經濟的各個領域。
STBB系列高壓電容補償裝置是用于6KV、10KV 電力系統中改善功率因數，調整電壓，降低電網損耗的容性無功功率補償裝置。同時也廣泛應用于冶金、礦山、建材、石化、給排水等行業的大功率高壓電機設備上，與電機并聯運行，提高功率因數，降低線路損耗、節省能源、穩定電壓、改善電網質量。
高壓電容補償柜10KV無功補償裝置可解決的問題
高壓電容補償柜10KV無功補償裝置
使用環境
環境溫度：-40+45；
空氣相對濕度：95％；
海拔高度：2000m（海拔2000m以上的可根據具體工況特殊設計）；
高工作電壓不應超過額定電壓的1 10％（過渡過程除外）；
大工作電流不應超過額定電流的1 .3倍(過渡過程除外)。
