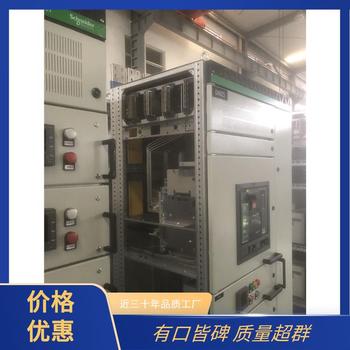

湖北咸寧施耐德MV柜10kV雙斷路器開關柜針對 500mm 寬中置柜 KYN500 載流故障的預防施耐德MV柜，需結合設備結構特點、材料特性及智能化運維技術，構建系統性預防體系。以下為分維度技術解決方案及實施建議：
一、材料與結構優化
1. 導電材料升級
- 母線材料：采用 T2 紫銅（電導率≥99.9%）替代普通銅合金，配合表面鍍銀工藝（厚度≥5μm）降低接觸電阻
- 觸頭結構：
- 梅花觸頭改用自潤滑合金（如 CuCrZr+MoS?）10kV雙斷路器開關柜，接觸壓力提升至 150N 以上
- 動靜觸頭采用曲面配合設計（曲率半徑 R≥8mm），增大有效接觸面積
2. 散熱系統強化
- 柜體風道設計：
- 頂部增設離心式風機（風量≥2000m3/h），配合底部進氣孔形成強制對流
- 母線室與斷路器室采用立風道，避免熱量疊加
- 散熱鰭片應用：在銅排表面壓鑄鋁基散熱鰭片（高度≥30mm，間距≤15mm）
二、載流監測技術
1. 多參量傳感器集成
- 溫度監測：
- 觸頭安裝光纖光柵傳感器（精度 ±0.5℃），溫升速率＞5℃/min 觸發預警
- 母線設置紅外熱像儀（分辨率 0.1℃），實現非接觸式溫度場掃描
- 電流監測：
- 采用羅氏線圈（精度 0.2% FS）實時采集有效值、峰值及諧波分量
- 零序電流互感器（精度 0.5%）監測漏電流突變施耐德MV柜
2. 智能預警系統
- 閾值設定：
- 觸頭溫度＞85℃（國標 GB/T 11022 規定溫升極限）
- 接觸電阻＞100μΩ（與初始值相比增幅＞30%）
- 預警分級：
- Ⅰ 級預警：溫升速率＞3℃/min，啟動風機加速散熱
- Ⅱ 級預警：觸頭溫度＞90℃，自動切換至備用回路
- Ⅲ 級預警：接觸電阻＞150μΩ，觸發斷路器分閘10kV雙斷路器開關柜
三、運維策略優化
1. 預防性維護周期
- 觸頭檢查：每 3 個月使用回路電阻測試儀（精度 0.1μΩ）檢測接觸電阻施耐德MV柜
- 溫升試驗：每年進行 1.1 倍額定電流下的溫升測試（持續時間≥4h）
- 絕緣檢測：每半年進行 2500V 直流耐壓試驗（時間 1min）
2. 狀態檢修技術
- 觸頭磨損預測：
- 基于觸頭動作次數（壽命周期約 10 萬次）及電弧燒蝕程度建立預測模型
- 磨損量＞觸頭厚度 10% 時自動生成更換工單10kV雙斷路器開關柜
- 大數據分析：
- 關聯歷史故障數據（如過載次數、環境溫濕度）進行故障概率預測
- 采用 LSTM 神經網絡算法識別異常電流波形（準確率≥95%）
四、環境控制方案
1. 溫濕度管理
- 防潮措施：
- 柜體底部安裝半導體除濕器（露點控制≤-10℃）施耐德MV柜
- 密封圈采用三元乙丙橡膠（耐溫范圍 - 40℃~120℃）
- 防塵設計：
- 進出風口加裝 G4 級過濾棉（過濾效率≥80%）
- 內部氣壓維持微正壓（0.5kPa）防止灰塵侵入10kV雙斷路器開關柜
2. 電磁兼容防護
- 設計：
- 控制回路采用雙絞電纜（層接地電阻＜1Ω）
- 母線室與二次回路間設置 2mm 厚鋁制板
- 浪涌：
- 電源側配置 10/350μs 波形避雷器（通流容量 65kA）
- 信號回路加裝 TVS 二極管（響應時間＜1ns）施耐德MV柜
五、標準與認證
1. 合規性要求
- 溫升標準：符合 IEC 62271-100（觸頭溫升極限 80K）
- 短路耐受：通過 40kA/1s 短路電流試驗（GB/T 11022）
- 材料認證：銅排需提供 SGS 檢測報告（銅含量≥99.95%）10kV雙斷路器開關柜
2. 測試方法
- 熱穩定試驗：
- 1.1 倍額定電流持續運行，監測溫升曲線至穩定狀態
- 短時耐受電流試驗（4s）后檢查觸頭形變情況
- 壽命測試：
- 觸頭機械壽命試驗（10 萬次分合閘）
- 電壽命試驗（額定電流下 5000 次開合）
六、典型案例參考
某變電站 KYN500 中置柜通過以下措施將載流故障率降低 87%：
- 觸頭材料升級為 CuW80 合金（抗熔焊性能提升 40%）
- 安裝智能溫度監測模塊（報警響應時間＜2s）
- 實施觸頭接觸電阻在線監測（每周自動生成趨勢報告）
- 優化柜體通風系統（溫升降低 12℃）
通過材料 - 結構 - 監測 - 運維四維防控體系湖北咸寧施耐德MV柜10kV雙斷路器開關柜，可實現 KYN500 中置柜載流故障的主動預防。建議采用數字孿生技術構建虛擬樣機，在設計階段通過 ANSYS 熱仿真優化散熱方案，結合物聯網平臺實現全生命周期健康管理。
