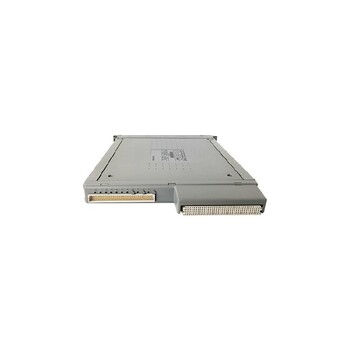

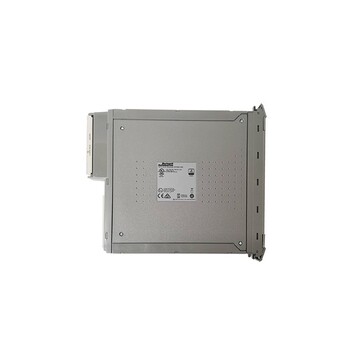

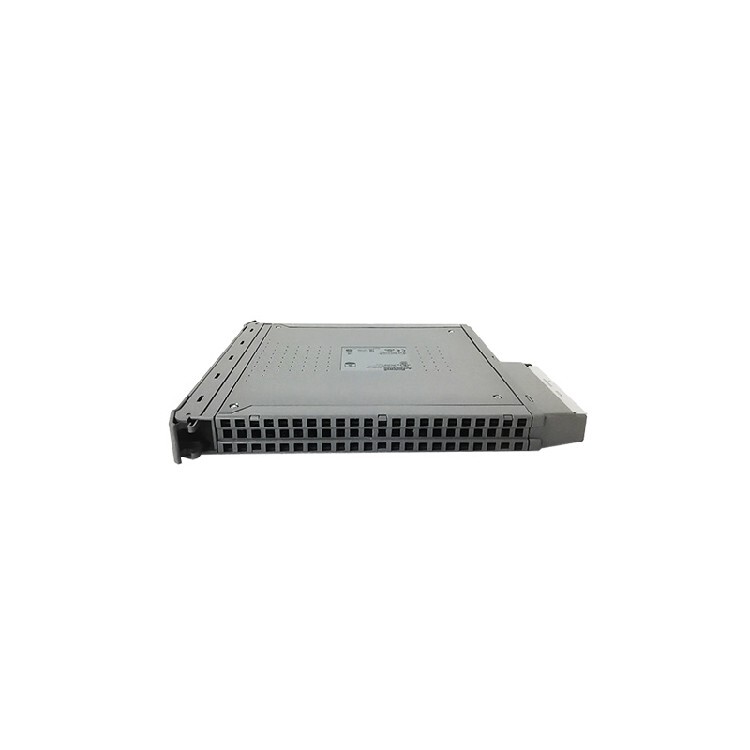

Trusted?TMR 24 Vdc數字輸出模塊接口到40個現場設備。一式三份
在整個模塊中執行診斷測試，包括測量電流和
投票輸出通道的每個部分上的電壓。還執行了對粘接和的測試
拖延失敗。通過三重模塊冗余(TMR)實現容錯
模塊中40個輸出通道的架構。
提供現場設備的自動線路監控。該特性使模塊能夠進行檢測
現場接線和負載設備的開路和短路故障。
該模塊提供板上事件序列(SOE)報告，分辨率為1毫秒。一個
輸出狀態改變會觸發一個SOE條目。輸出狀態由
模塊上的電壓和電流測量。
本模塊不允許直接連接到危險區域，應用于
結合內在安全屏障裝置。

信任ICSTT-RM280N-EN-P
羅克韋爾自動化出版物ICSTT-RM280N-EN-P第14期
?前面板輸出狀態發光二極管為每個點指示輸出狀態
以及現場接線故障。
?前面板模塊狀態led指示模塊運行狀況和運行模式(活動，
備用,教育)。
?twin v認證的IEC 61508 SIL 3。
?輸出在孤立的八個組中供電。每一個這樣的組都是一個權力組(PG)

1.8. 事件序列特征
該模塊自動測量現場電壓和電流，以確定狀態
每個輸出通道。當輸出從一種狀態轉換到另一種狀態時發生事件
另一個地方。當信道狀態發生變化時，記錄板上定時器的值。當
TMR處理器接下來從輸出模塊、通道狀態和實時讀取數據
檢索時鐘值。TMR處理器使用此數據將狀態更改記錄到
system SOE (Sequence of Events)日志。用戶可以配置要包含的每個輸出
系統SOE日志。SOE的全部細節包含在可信的事件序列和
過程歷史記錄包，出版物ICSTT-RM243 (PD-T8013)。
1. 可信TMR 24Vdc數字輸出模塊- 40通道
第14期羅克韋爾自動化出版物ICSTT-RM280N-EN-P
1.9. 輸出開關結構
數字輸出模塊提供了TMR開關拓?fù)浣Y(jié)構，其中負載由a驅動
共有三個完全監控，故障安全(6個元件)開關通道，一個物理駐地
在模塊中的每個FIU上。任何單個交換機或整個片故障都設計為留下兩個
三個故障安全開關通道中的一個，為負載供電。

電阻器提供了一種連續監測開關電流的方法。一個信號
晶體管被用來驅動開關2的柵極。它為開關2提供了一個負極門
電壓，以小化其接通電阻，并用于保持開關2在事件
二級門控斷電。
開關2的柵極和源之間的齊納二極管只需要保護
柵極上的大電壓峰值可能電容耦合通過時
交換機1和交換機2處于關閉狀態。
與開關1的柵極和信號晶體管串聯的電阻起保護作用
在惡意交換機故障的情況下的驅動器邏輯。上拉電阻定義柵極
沒有電源時的電壓。
1.9.1. 開關診斷
正常運行時，交換機1和交換機2保持在“on”狀態。在此狀態下，開關1
和開關2表現出低電阻。
為了確定系統通過開關1和開關2控制負載的能力
柵極電壓是調制的，一次一個。由于柵極電壓是調制的
監控信號以可預測的方式同步變化。本地DSP分析
這些小的交流信號的相對振幅和相位，以確定接通電阻和
每個交換機的閾值電壓。
負載的電流不需要完全中斷以獲得a
對晶體管關閉能力的信心水平。用于TMR開關
配置在on狀態，一次只需要調制一個故障安全開關，
而其他兩個承擔負載電流。

上述產品描述還詳細說明了現場終端組件的類型
(FTA)或通用現場終端組件(VFTA)，可用于這種類型的
模塊。
自定義長度的多芯FTA電纜為0.5 mm2，電阻為40Ω /km。例如50米
電纜將有4 Ω環阻抗在0.5 A，這相當于2 Vdc伏降。
2.3. 終止
未使用的輸出應在應用程序中命令關閉，并通過4K7 0.5 W接線
電阻到零伏
所有受信任的模塊都已鍵控，以幫助防止插入到錯誤的位置
在一個底盤內。極化裝置由兩部分組成;模塊和相關的字段
電纜。
在制造過程中，每個模塊類型都被輸入了鍵。該組織負責
集成的可信系統通過刪除鍵控件來對電纜進行鍵控
電纜，使它們與之前安裝到相關模塊的軟木塞相對應
擬合。

There is no configuration required to the physical Output Module. All configurable
characteristics of the Module are performed using tools on the Engineering Workstation
(EWS) and become part of the application or System.INI file that is loaded into the TMR
Processor. The TMR Processor automatically configures the Output Module after
applications are downloaded and during Active/Standby changeover.
The IEC 61131 TOOLSET provides the main interface to configure the Output Module.
Details of the configuration tools and configuration sequence are provided in Trusted
Toolset Suite, publication ICSTT-RM249 (PD-T8082). There are three procedures necessary
to configure the Output Module. These are:
1. Define the necessary I/O variables for the field output data and Module status data
using the Dictionary Editor of the IEC 61131 TOOLSET.
2. Create an I/O Module definition in the I/O Connection Editor for each I/O Module.
The I/O Module definition defines physical information, e.g. Chassis and Slot
location, and allows variables to be connected to the I/O channels of the Module.
3. Using the Trusted System Configuration Manager, define custom LED indicator
modes, per-channel default or fail safe states, and other Module settings.

•
