LVDT(差動變壓器)位移傳感器為電磁感應原理，與傳統的電力變壓器不同，LVDT是一種開磁路弱磁耦合的測量元件。LVDT的結構由鐵心、銜鐵、初級線圈、次級線圈組成，初級線圈、次級線圈分布在線圈骨架上，線圈內部有一個可自由移動的桿狀銜鐵。用不同線徑的漆包線，在骨架上繞制一組初級線圈，兩組次級線圈，其工作方式依賴于在線圈骨架內磁芯的移動，當初級線圈供給一定頻率的交變電壓時，鐵芯在線圈內移動就改變了空間的磁場分布，從而改變了初、次級線圈之間的互感量，次級線圈就產生感應電動勢，隨著鐵心的位置不同，互感量也不同，次級產生的感應電動勢也不同，這樣就將鐵芯的位移量變成了電壓信號輸出。

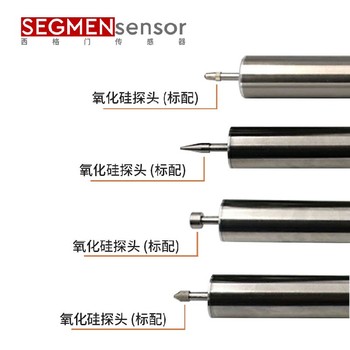

LVDT位移傳感器的質量以及工作效率的好壞與其材料選擇、內部構造設計有著很大的關聯，設備從外到內總共分為測頭、測桿、外殼、初級線圈、次級線圈以及可活動鐵芯等部件，以運動為頻繁的測頭而言，需要根據不同的測量工件去選擇平頭、尖頭、圓頭樣式或氣推式、伸縮式等運動形式，需要具有防水防塵耐油污、抗壓力等特性，保障測量數據的性以及穩定性。

工作過程
- 激勵初級線圈：當給初級線圈施加一個恒定頻率的交流電壓時，初級線圈會產生一個交變磁場。這個交變磁場會穿過次級線圈和磁性鐵芯，形成一個電磁耦合系統。
- 磁通量變化：磁性鐵芯在位移作用下移動，改變了次級線圈的磁通量。由于次級線圈的繞向相反，靠近鐵芯的次級線圈磁通量增加，而遠離鐵芯的次級線圈磁通量減少。
- 感應電動勢產生：根據法拉第電磁感應定律，次級線圈中的磁通量變化會在次級線圈中感應出電動勢。由于次級線圈的繞向相反，感應電動勢的相位也相反。
- 輸出信號形成：次級線圈的感應電動勢經過電路處理后，形成一個與磁性鐵芯位移成正比的電信號輸出。當鐵芯位于中心位置時，兩個次級線圈的感應電動勢大小相等，相位相反，輸出信號為零；當鐵芯移動時，輸出信號不再為零，且與位移成正比。

由于 LVDT 的線圈及其鐵芯之間沒有摩擦和接觸，因此不會產生任何磨 損。這樣 LVDT 的機械壽命，理論上是無限長的。在對材料和結構進行疲勞測試 等應用中，這是極為重要的技術要求。此外，無限的機械壽命對于飛機、導彈、宇宙飛船以及重要工業設備中的高可靠性機械裝置也同樣是重要的。

選擇西格門LVDT，您將獲得：

更的測量數據，提升產品品質
更可靠的性能表現，降低維護成本
更靈活的定制服務，滿足個性化需求
更的技術支持，解決您的后顧之憂

立即聯系西格門LVDT，獲取專屬定制方案，開啟測量之旅！


LVDT 位移傳感器憑借其的性能和廣泛的應用范圍，成為工業測量和控制領域的重要工具。隨著技術的不斷發展，LVDT 位移傳感器的精度和可靠性將進一步提高，為各行業的測量和控制提供更加有力的支持。

•
