特色服務按要求定制定做 也可來圖定制運輸 專車/物流適用范圍廣泛應用于電力、冶金、化工、造紙、環保、污水處理、交通、港口、機械制造等行業。貨期 5-15天規格2200*1000*800保護功能過壓/欠壓保護使用環境 室內/室外優勢 一站式采購顏色7035/7032防護等級IP54 材質 冷軋鋼板/不銹鋼工作電壓低壓銷售方式 實力廠家安裝方式 落地固定式安裝板材厚度 1.0/1.2/1.5/1.8/2.0/2.5品牌徐州臺自達電氣包裝 木箱/包裝棉是否支持加工定制 是額定電壓380V型號TDDQ結構形式立式類型變頻自動化恒壓
我司產品四大特點
1、操作簡單:豐富的人機交互功能，控制柜面板集成了電流表、電壓表、觸摸屏、指示燈、快捷操作按鍵等，方便用戶進行實時監控和操作。
2、架構規范:符合電工電氣布線規范，主線和二次回路分開等避免信號干擾，兩臺高轉速散熱風，扇確保長時間穩定運行。
3、接線可靠:接線采用銅壓頭，采用電動螺絲刀定扭矩扭緊，確保導線在運輸和使用途中穩固可靠。
4、品牌器件:核心器件采用國內外品牌，原裝，確保設備可以長期穩定運行，可根據用

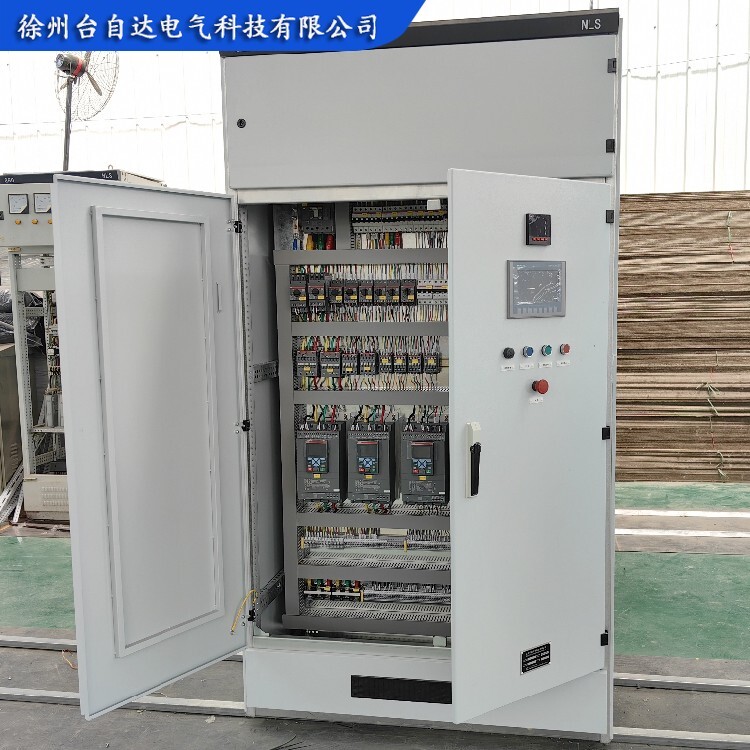

控制柜有什么組成？
根據不同廠家,控制柜內使用的元件數量和型號存在差異,但都有下列主要元件：
1、變頻器：作為水泵控制的功率輸出核心部件,這個不能少,而且還得好．
2、PLC(可編程控制器)：控制系統按照事先設定的邏輯,根據收到的信號,發出動作指示．
3、空氣開關：對主電路,控制電路,信號電路的電源開關．
4、交流接觸器：用與水泵工頻運行和變頻運行之間的切換或手動運行．
5、熱繼電器：主是為了在工頻運行的情況保護電機在超流的情況可以脫扣(短路)．
6、人機界面：用與對PLC內的數據進行設定,方便操作的主控指令輸入．
7、中間繼電器：增加回路的信號輸出點．
8、防雷保護器：防雷擊．
9、壓力傳感器：用于收集出水壓力信號．
這些都是基本的元件,如果需要增加更多功能,可能會用到更多的元件．
控制柜注意事項
1、電磁干擾問題：在定制電氣控制柜的過程中也應考慮到這一點。您應該知道，在這個電氣控制柜的使用環境中，通常有許多電氣產品。這樣，在操作電氣控制柜的過程中，可能會受到不同程度的電磁波的干擾。目前，如果電氣控制柜沒有良好的抗干擾功能，在操作過程中可能會出現錯誤甚至問題。
2、沙塵網規劃問題：一般來說，在定制非標準電氣控制柜時，相關事務將要求其結構周圍的防塵網規劃為可拆卸模式，以便于清潔和維護。其次，這種防塵網規劃也可以與電氣控制柜的連接緊密相連。
3、散熱問題：這是定制非標準電氣控制箱時需要考慮的關鍵點之一。電氣控制柜附近有許多結構和部件，如繼電器.電氣部件等，為了確保這些部件和設備能夠安全正常工作，需要做好散熱工作，因此，讓電氣控制柜有合理的散熱計劃，并安裝散熱設備，以確保排氣順暢，散熱。
4、位置問題：現在，在定制電氣控制柜時，不同類型的企業可能會將電氣控制柜放置在不同的環境中。在一些惡劣的環境中，他們提倡我們原材料。這樣，它不僅具有的耐腐蝕性.耐酸堿，且使用壽命長。
污水處理控制柜主要特點
1、我們的生活污水中通常有很多雜質。污水處理控制柜可利用泵本身的出口壓力與這些雜質一起排放。
2、針對污水雜質多、易堵塞的特點，設計了污水控制柜，防止堵塞，大大增強了污水通過具有5倍泵徑、約50%泵徑固體顆粒的纖維材料的能力。
電機通常設計為主電機和輔助電機，24小時不間斷運行。
4.機械密封采用雙通道串聯密封，材料為硬質耐磨碳化鎢，使泵連續運行8000小時以上。
5.泵體結構緊湊，體積小，易于移動，安裝簡單，無需建造泵房，可用于潛水作業，降低了工程成本。
6.油室內有油水探頭保護泵。
7、配有自動保護控制柜，保護水泵不漏水、漏電、過載、過熱等，提高產品可靠性。
8.浮動開關可以根據所需水位的變化自動控制水泵的啟動和停止，無需任何人看管。
9.電機可采用外部水循環冷卻系統，使電動泵在干燥狀態下運行。
10.雙導軌自動聯軸器安裝系統為泵的安裝和維護帶來的便利。為此，人們不需要進入集水坑。
11、安裝方式有固定自動連接安裝和移動自由安裝兩種，可以滿足企業在不同場合的需求。
污水處理控制柜設備的方法
1、仔細傾聽污水處理廠電氣控制柜設備的軸承、泵、電機、變壓器等部件。如有異常響聲，如發現異常響聲，應及時處理。
2、在污水處理廠電氣控制柜設備上工作時，須查看其電流、電壓、溫度、池內水位、設備動態等，如有異常應立即停機檢查，方可繼續工作。
3、消化設備的軸密封機構、聯軸器、電機、電氣設備等部件如果有異味，可能會出現故障。
4、認真收集垃圾。經常清理集水池、格柵、格柵輸渣機等處的垃圾，使水更暢通。
5、做好所有污水處理廠電氣控制柜的運行記錄。如果發現問題，須立即解決。
6、如果不需要采取特殊的安全措施，任何處于正常狀態的部件都可以進行檢查。檢查的部位有：設備油箱、電機和底部的溫度和振動、軸承等。
電氣控制柜主要作用
1、電氣控制柜有傳統的繼電器和PLC控制。比較簡單的控制用繼電器來控制，復雜的控制一般采用PLC控制。PLC就是可編程序邏輯控制。
2、電氣控制柜根據不同的需要，采用不同的控制。根據被控制設備的多少，大小選擇不同的電氣元件組合成一個柜。簡單的就是控制一臺電動機的電氣控制柜，一個斷路器，一個接觸器，一個熱保護元件，一個啟動按鈕，一個停止按鈕，兩個指示燈。
3、電氣控制柜主要用于高層建筑無塔供水,泵恒壓供水,風機控制等根據實時工況需要閉環調節轉速的場合，采用品牌的變頻器、智能控制器、壓力傳感器及水泵組成閉環控制系統。
電氣控制柜制造的四大步驟：
1、設計階段
在設計階段，工程師需要根據客戶的需求、使用環境和防護要求，進行控制柜的布局和選材。同時，也要選擇合適的電器元件，合理配置電路，以便進行故障排查和維護。
2、生產階段。
在生產階段，熟練的工人可以根據設計圖紙將金屬板材等零部件加工成所需的尺寸和形狀。同時，也要做好接地和耐壓試驗，確保控制柜的防護。
3、安裝階段。
在安裝階段，熟練工人需要將事先選定的元器件、按鈕、指示燈等小零件安裝到控制柜上，并對其進行各種接線。
4、測試階段。
測試階段進行三項測試，這三項測試分別是調試測試、質量測試和應用測試。在測試過程中，要驗證控制柜的各個系統和部件是否工作正常。如果發現問題，需要及時排查。
電氣控制柜根據什么原理工作
1、柜門離地25mm、2.5mm厚的安裝板，兩邊有20mm寬的U形彎邊，使得安裝板強度更大，也便于搬運。
2、箱底三塊電纜導入蓋板，可以相互替換，移動方便，易于導入電纜，易于開孔進線。
3、箱門上有接地螺栓5、承重鉸鏈安裝容易，換柜門也容易。柜門可開啟130°。
4、塑料滑引器可利用塑料滑引器通過導軌，可從柜體正面將安裝板推入柜內7、堅固的長方形框架不但可以加強前門的強度，還可以用來固定安裝電器元件（配合門安裝橫條使用）。
5、背板能很容易地安裝，用螺絲固定；還可換裝柜門。
6、標配MS821鎖，上、中、下三點鎖緊柜門。
7、密封圈：聚氨脂發泡密封膠條，確保防護等級。
8、柜門框處增加防水邊與柜門密封圈配合防止水和灰塵落入柜內。
9、（單門）左右互換開門設計，孝腔哪方便使用。標準模數化安裝孔設計，方便安裝。
10、內燈，方便安裝和檢測（自選件）。
11、文件袋，方便現場工作（自選件）。
12、安裝梁，不使用安裝板同樣可以進行柜內安裝（自選件）。
13、風機及過濾網，柜內通風，防護等級IP54（自選件）。
14、底座，固定式，活動式，拆卸、安裝都很方便（自巧碼選件）。
15、雙安裝板，安裝容量大（自選件）。
16、門安裝條，方便安裝。
自動控制柜內安裝有自動切換開關，PLC可編程序控制器，充電器等各種電氣元件。主要實現如下功能：
1.停電自啟動功能
當市電失電后，PLC發出柴油機起動信號，起動柴油機到怠速（800r/min），在怠速運轉10秒鐘，讓柴油機充分潤滑，然后加速到額定轉速（1500r/min）。如果一次起動不成功，可再次起動，可以連續起動三次，若三次起動不成功，發出起動失?。糸W、鈴響）。
2.試驗功能
BKF面板上安裝有試驗按鈕，按試驗按鈕，可以模擬柴油機自啟動過程，方便值班人員日常維護檢查機組功能是否正常。
3. 自切換功能
自動實現市電與發電之間的轉換，并有互鎖。并有頻率、電壓、缺相檢測功能，置零、故障提示功能。
4. 蓄電池自動充電功能
柜內裝有充電器，平時利用市電對蓄電池補充充電，同時向自動控制系統供電。由PLC程序控制蓄電池補充充電時間，防止過充電或過放電，延長蓄電池使用壽命。
5. 電動空氣開關
其中一個生產場地的發電供電小空開要改為電動合閘，并與市電互鎖，電動空開安裝在自動控制柜內部，以便控制互鎖。
6.市電恢復功能
當市電恢復后，自動切換為市電供電。同時斷開電動空氣開關，并向其中一臺變壓器低壓柜總開關發出合閘信號。
7.降速、停機功能
8. 市電恢復后，PLC控制柴油機降速到怠速，并在怠速狀態運行2分鐘后停機，以便柴油機充分散熱。
