1 概述
ASJ10-GQ系列自復式過欠壓保護器(以下簡稱ASJ)，適用于單相交流電壓230V或三相電壓400V，頻率50Hz，額定工作電流至63A及以下的用戶或負載。由中性線故障引起的單相或三相線路過、欠電壓時，保護器對用電設備進行保護。
ASJ系列產品集線路過電壓、欠電壓保護功能和線路正常電壓自動延時復位功能。產品主要應用于住宅分戶箱進線或單相或三相用電設備配電線路的保護，產品體積小、精度高、結構緊湊、安裝方便，是民用建筑領域中的安全保護裝置。
2 產品特點
■ 輔助電源AC230V(相電壓)。
■ 線路發生過電壓、欠電壓時切斷線路，線路電壓恢復正常經延時后自動復位接通線路，無需人工操作。
■ 電壓測量范圍：AC50V-290V，頻率50Hz±5Hz，產品功耗不大于3W。
■ 沖擊耐受電壓：4kV。
■ 工作狀態通過保護器雙色二極管指示，綠燈常亮-電壓正常;紅燈快閃-過壓;紅燈慢閃-欠壓;紅燈常亮-斷相/故障。
■ 繼電器輸出容量：能承受120%殼架電流等級電流的過電流。
■ 接線方式：上進下出方式。
■ 電氣壽命：10000次。
■ 產品安裝在戶箱主開關出線側。
3 型號及含義
ASJ 型號說明如圖 1 所示。
4 主要參數
5 外形結構

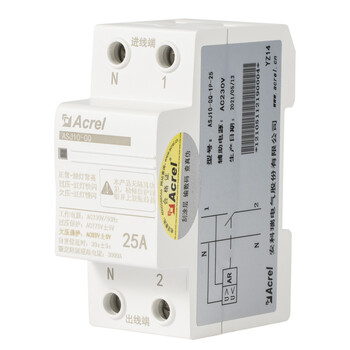

單相自復式過欠壓保護器產品外形結構及尺寸如圖 2 所示。
三相自復式過欠壓保護器產品外形結構及尺寸如圖 3 所示。
6 安裝接線
安裝說明：
ASJ 采用導軌安裝，直接安裝在 35mmDIN 導軌上，單相自復式過欠壓保護器產品安裝接線示意圖如圖 4 所示。
三相自復式過欠壓保護器安裝接線示意圖如圖 5 所示。
接線說明：
螺絲尺寸：M6;額定扭矩：3.5Nm;極限扭矩：5.6Nm;銅線：1～30mm2的硬線/1～25mm2的軟線(或箍線端子)。
