電磁閥應該如何選型？電磁閥結構原理解讀
1外漏堵絕，內漏易控，使用安全
內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；電磁閥是用電磁力作用于密封在隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。
2系統簡單，便接工控機，價格低
電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。
3動作，功率微小，外形輕巧
電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。
4調節精度受限，適用介質受限
電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，(力圖突破的新構思不少，但還都處于試驗試用階段)所以調節精度還受到一定限制。電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。
5型號多樣，用途廣泛
電磁閥雖有先天不足，優點仍十分，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。電磁閥技術的進步也都是圍繞著如何克服先天不足，如何更好地發揮固有優勢而展開。
DG5V-7-6C-2V-M-U-H7-30
DG5V-5-2N-T-M-U-C6-10
CG5V-8GW-D-M-U-H7-11
DG5V-7-2A-T-M-U-H7-30
DG5V-7-6C-M-U-H7-60
DG5V-8-S-3C-T-M-U-H-10
DG5V-8H-6C-E-M-U-H-10

電磁閥選型
1、經濟性
有很多電磁閥可以通用，在選擇的過程中應選用產品。
2、安全性
一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。電磁閥的高標定公稱壓力一定要超過管路內的高壓力，否則使用壽命會縮短或產生其它意外情況。
有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王(SLF)電磁閥。爆炸性環境選用相應的防爆產品。
3、可靠性
電磁閥分為常閉和常開二種;一般選用常閉型，通電打開，斷電關閉;但在開啟時間很長關閉時很短時要選用常開型了。
壽命試驗，工廠一般屬于型式試驗項目，確切地說我國還沒有電磁閥的標準，因此選用電磁閥廠家時慎重。動作時間很短頻率較高時一般選取直動式大口徑選用快速系列。
4、適用性
管路中的流體和選用的電磁閥系列型號中標定的介質一致。流體的溫度小于選用電磁閥的標定溫度。電磁閥允許液體粘度一般在20CST以下，大于20CST應注明。
工作壓差，管路高壓差在小于0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式。工作壓差大于0.04MPa時可選用先導式(壓差式)電磁閥，工作壓差應小于電磁閥的大標定壓力。
一般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。
流體清潔度不高時應在電磁閥前安裝過濾器，一般電磁閥對介質要求清潔度要好。注意流量孔徑和接管口徑，電磁閥一般只有開關兩位控制;條件允許請安裝旁路管，便于維修;有水錘現象時要定制電磁閥的開閉時間調節。
DG5V-7-2C-M-U-H7-30
DG4V-3-2AL-M-U-H7-60-P13

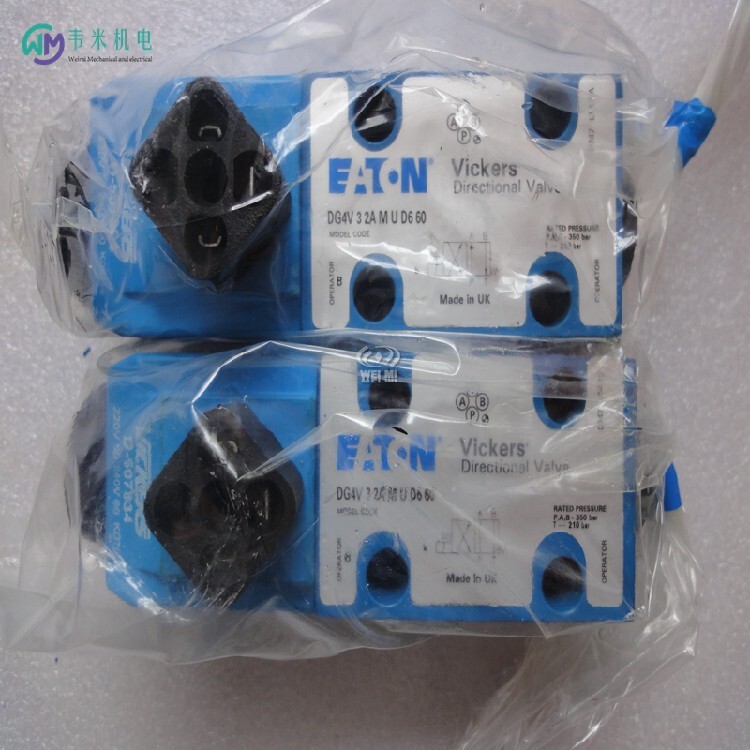

DG4V-3-2A-M-U-H7-60-P13
DGMC2-5-AB-FW-BA-FW-30
DGMFN-3-Y-A2W-B2W-41
DGMFN-7-Y-A2W-B2W-30

普通單向閥
●功用
-只允許液流一個方向流動，
A通B
-反向被截止，B不通A
●結構與工作原理
錐閥心，彈簧
●正向開啟壓力
-只需(0.03~0.05) MPa,反向截止時密封性能好壓力損失
-開啟后，進出口壓力差為（0.2-0.3）MPa普通單向閥的應用
●常被安裝在泵的出口，為防止壓力沖擊影響泵的正常工作，并防止泵不工作時系統油液倒流
●被用來隔開高低壓腔
●與其他的閥組成單向節流閥、單向減壓閥、單向順序閥
●安裝在回油路上作背壓閥，此時閥的開啟壓力為( 0.3~0.5) Mpa
DGMX2-3-PP-BW-B-40
DGMPC-3-ABK-BAK-40
DGMPC-7-ABK-BAK-21
DGMC-7-PT-FH-20
DGMX2-3-PB-BW-S-40
DGMPC-3-ABK-BAK-41
DGMX2-3-PP-BH-B-40

主要性能
單向閥的主要性能指標是正向小開啟壓力、正向流動壓力損失和反向泄漏量。
1.正向小開啟壓力
正向小開啟壓力是指使閥芯剛開啟時進油口的小壓力。作為單向閥或背壓閥使用時，因彈簧制度
不同，其正向小開啟壓力有較大差別。
2.正向流動壓力損失
正向流動壓力損失是指單向閥通過額定流量時所產生的壓力降。壓力損失包括由于彈簧力、摩擦力等
生的開啟壓力損失和液流的流動損失。為了減小壓力損失，可以選用開啟壓力小的單向閥。
3.反向泄漏量
反向泄漏量是指當液流反向進入單向閥時，通過閥口的泄漏流量。一個性能良好的單向閥應做到反向
無泄漏或泄漏量極微小。當系統有較高的保壓要求時，應選用泄漏量小的結構，如錐閥式單向閥。
對液控單向閥而言，除了上述性能指標要求外，還有反向小開啟控制壓力.即能使單向閥反向開啟
的控制口的小壓力。一般外泄式單向閥的反向小開啟控制壓力比內泄式小，卸載式比簡式的反向小
開啟控制壓力小。
此外，當液控單向閥在控制活塞作用下開啟時，不論是正向流動還是反向流動，它的壓力損失僅僅置
由于油液的流動阻力產生的，而與彈簧力無關，因此，在相同流量下，其壓力損失比控制活塞不起作用時
的正向流動壓力損失小。
DGMC-3-PT-CW-41
DGMC-3-PT-GW-41
DGMPC-5-ABK-BAK-30
DGMDC-5-Y-AK-30
DGMX-7-PP-BH-10-B
DGMDC-3-Y-PK-41

伺服系統就是帶有負反饋的控制系統,而伺服閥就是帶有負反饋的控制閥。
閥對流量的控制可以分為兩種:

一種是開關控制:要么全開、要么全關,流量要么大、要么小,沒有中間狀態，
如普通的電磁換向閥、電液換向閥。

另一種是連續控制:閥口可以根據需要打開任意一個開度 ,由此控制通過流量的大小，
這類閥有手動控制的,如節流閥,也有電控的,如比例閥、伺服閥。

所以使用比例閥或伺服閥的目的就是:以電控方式實現對流量的節流控制(當然經過
結構上的改動也可實現壓力控制等),既然是節流控制,就必然有能量損失,伺服閥和其它
閥不同的是,它的能量損失更大-些,因?yàn)樗枰欢ǖ牧髁縼?lái)維持前置級控制油路的工
作。
伺服閥的主閥一般來說和換向閥一樣是滑閥結構,只不過閥芯的換向不是靠電磁鐵來
推動,而是置級閥輸出的液壓力來推動,這一點和電液換向閥比較相似,只不過電液
換向閥的前置級閥是電磁換向閥,而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或
射流管閥。
也就是說,伺服閥的主閥是置級閥的輸出壓力來控制的,而前置級閥的壓力則來
自于伺服閥的入口p ,假如p口的壓力不足,前置級閥就不能輸出足夠的壓力來推動主閥
芯動作。
KBDG5V-7-33C130N65-T-M1-PE7-H1-01
KBFDG4V-5-33C50N25-Z-M2-PE7-H7-12
KBFDG4V-3-2C20N10-Z-PE7-H7-10
KBDG5V-7-2C180N-X-H-M1-PE-H1-10
KBDG5V-7-33C170N100-X-M2PE7-H1-10
KBDG5V-8-33C330N-X-M2PE7-H1-11

比例閥的工作原理主要是通過比例控制閥用于開回路控制（open loop control）的方式二實現的，比例控制閥的輸出量與輸入信號有關，而且二者成比例關系存在。
電磁閥選型應該依次遵循安全性，可靠性,適用性,經濟性四大原則,其次是根據六個方面的現場工況(即管道參數、流體參數、勵參數、電氣參數、動作方式、特殊要求進行選擇)。
選型依據:
一、根據管道參數選擇電磁閥的:通徑規格(即DN )、接口方式
1 )按照現場管道內徑尺寸或流量要求來確定通徑( DN )尺寸;
2 )接口方式, - -般> DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
二、根據流體參數選擇電磁閥的:材質、溫度組
1 )腐蝕性流體:宜選用耐腐蝕電磁閥和全不銹鋼;食用超凈流體:宜選用食品級不銹鋼材質電磁閥;
2 )高溫流體:要選擇采用耐高溫的電工材料和密封材料制造的電磁閥,而且要選擇活塞式結構類型的;
3 )流體狀態:大至有氣態,液態或混合狀態,特別是口徑大于DN25時一定要區分開來。
KDG4V-5-2C-50N-H-M-U--H7-30
KDG4V-3-33C-30X-M-U-H7-60
KDG4V-5-2C-65S-ZM-U-H6-30
KDG4V-3-2C-07N-Z-M-U-H7-20
KDG4V-3-2C-13N-M-U-H7-60
KDG4V-3-2C-28S-Z-M-U-HA7-60
KDG4V-5-2C50NH-M-U-H7-30
