導軌式DJSF1352-RN 電子式直流電能表采用液晶顯示，具有RS485功能可與微機進行數據交換。適合充電樁直流計量、電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。
產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測、LCD顯示功能。電能表具有高倍過載、、低功耗、停電數據自動保存、命等特點。本電表符合Q/GDW1825－2013直電能表技術規范、GBT29318－2012電動汽車非車載充電電能計量、Q/GDW364－2009單相智能電能表技術規范相關技術要求。
DJSF1352產品功能眾多，可滿足目前國內外不同場合的要求。
2 技術指標
2.1規格
準確度等級：1級
額定電壓（Un）：100V、350、500V、750V、1000V等。
標定電溘DC（外附分流器）：200A、300A、400A、600A等可設置
脈沖常數：以實際銘牌標注為準。
電源：供電電壓，DC20－60V或AC85V－265V可選。
2 .2技術參數
基本誤差
在額定電壓(Un)下，電能表基本誤差不應該超過誤差極限：
0.051D≤1≤05b15％，0.5b≤1≤1.21b生1％。
工作電壓范圖
攝定工作電壓08Un－11Un(Umax1000):
擴展工作電壓0.6Un－1.1Un(Umax1000V)。
潛動
在參比條件下電能表電流線路短路，電壓電路分別施加1.1Un和0.8Un，在20min時間內，電能表不能有脈沖輸出或代表脈沖輸出的指示燈無閃爍。
功率消耗
電壓線路≤1W；電流線路≤0.5；助電源線路≤2w。
工作環境條件
工作溫度范圍-25℃-＋60℃：極限工作溫度范圍-40℃-+70℃：儲存運輸極限溫度-40℃-＋70℃：相對濕度＜75％(年平均)
通訊接口
通訊波特率RS485：120192000s：數據格式OMEN-8-1E出廠默認E-8-1;通訊規約DLT645-2007協位、 Modbus-RTU

儀表外形 面框尺寸 殼體尺寸 開孔尺寸
單位：mm 寬 高 寬 高 深 寬 高
72 方形 75±0.2 75±0.2 66±0.2 66±0.2 98+2 67+0.5 67+0.5
96 方形 96±0.2 96±0.2 86±0.2 86±0.2 92±1 88±0.2 88±0.2

DJSF1352-RN 注意事項
電壓信號輸入
輸入電壓不得產品的額定輸入電壓的 120%，在電壓輸入端須安裝 1A 保險絲；
電流信號輸入
電流輸入應使用外部分流器或霍爾電流傳感器；
通訊接口接線
該儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達 128 個儀表，每個儀表均可設定其通訊地址（Addr）、通訊速率也可通過設置選擇。
通訊連接建議使用三芯屏蔽線，每芯截面不小于 0.5mm2，分別接 A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。建議起始端和末端儀表的 A、B 之間均加匹配電阻，阻值范圍為 20?～10k?。
端子螺絲扭力
端子螺絲緊固的扭力不得超過 0.5Nm（3.5Lb-In）。

•

  儲能集裝箱EMS系統解決方案

  200000元

  產品名：儲能柜能量管理系統,儲能集裝箱EMS系統,工商業儲能柜管理,儲能系統解決方案

•

  安科瑞充電樁直流絕緣監測裝置AIM-D100-TH應用1000V的直流系統中

  1302元

  產品名：直流絕緣監測裝置,安科瑞,絕緣監測儀,光伏直流系統

•

  安科瑞儲能雙向計量表ADL400N-CT/D10根據功率累計實現防逆流

  399元

  產品名：雙向計量表,安科瑞,防逆流,光伏并網系統

•

  安科瑞智能斷路器ASCB1LE-63-C32-2P配漏電保護功能標配

  630元

  產品名：智能微型斷路器,智能斷路器,安科瑞,智慧用電

•

  高校宿舍用電管理儀表ADM130一進三出電能管理儀表用電安全控制

  560元

  產品名：一進三出電能管理儀表,宿舍用電管理儀表,高校宿舍用電管理儀表,安科瑞

•

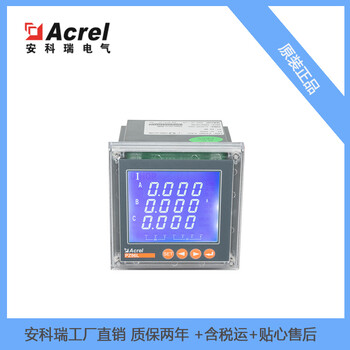

  光伏發電用800V電能表并網柜電流電壓計量

  1134元

  產品名：電能表,光伏發電計量表,并網柜電流電壓計量表,800V電表

•

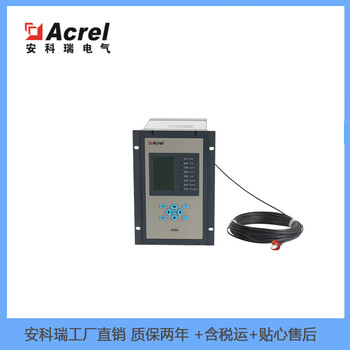

  中低壓弧光保護解決方案
