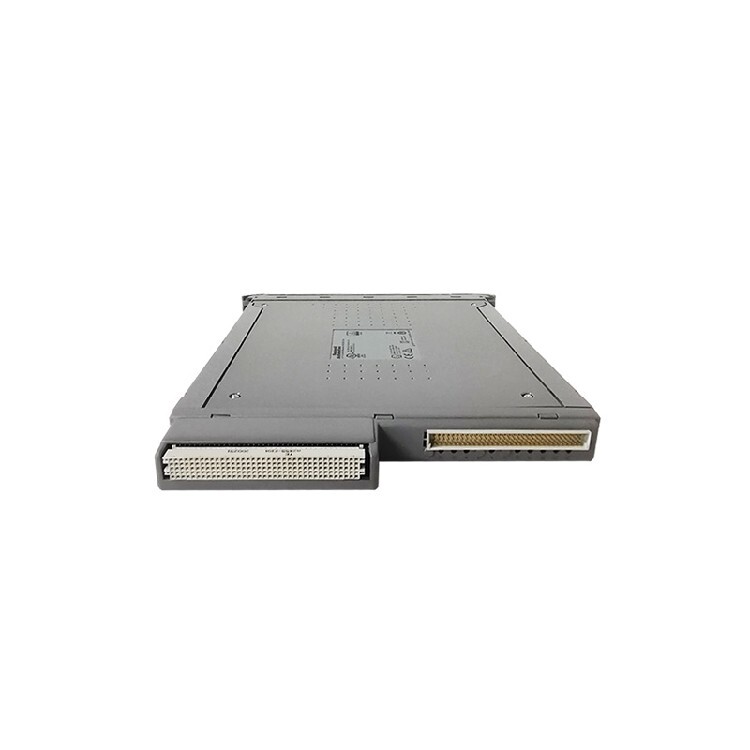

信任ICSTT-RM280N-EN-P
羅克韋爾自動化出版物ICSTT-RM280N-EN-P第14期
?前面板輸出狀態發光二極管為每個點指示輸出狀態
以及現場接線故障。
?前面板模塊狀態led指示模塊運行狀況和運行模式(活動，
備用,教育)。
?twin v認證的IEC 61508 SIL 3。
?輸出在孤立的八個組中供電。每一個這樣的組都是一個權力組(PG)

1.1.現場終端單元(FTU)
現場終端單元(FTU)是I/O模塊中連接這三個模塊的部分
fiu到單個字段接口。FTU提供組故障安全開關和被動
信號調理、過電壓保護和EMI/RFI所必需的組件
過濾。當安裝在可信控制器或擴展機框時，F(xiàn)TU現場連接器
與附加在機箱后部的現場I/O電纜組件互連。
SmartSlot鏈路通過FTU從HIU傳遞到現場連接。這些信號
直接連接到場連接器，并與FTU上的I/O信號保持隔離。的
SmartSlot鏈路是主備模塊之間的智能連接，用于模塊更換時的協調。
1.2.現場接口單元(FIU)
現場接口單元(FIU)是模塊中包含特定電路的部分
需要接口到特定類型的字段I/O信號。每個模塊有三個
fiu，每片一個。對于TMR 24 Vdc數字輸出模塊，F(xiàn)IU包含一個級
輸出開關結構，和sigma-delta (ΣΔ)輸出電路各為40個字段
輸出。另外兩個ΣΔ電路提供可選的外部場I/O監控
電源電壓。

1.4. 前面板單元(FPU)
前面板單元(FPU)包含必要的連接器、開關、邏輯和LED
前面板指示燈。對于每種類型的可信I/O模塊，F(xiàn)PU包含
“切片健康”、“活動/待機”、“受教育LED指示燈”和“模塊移除”
開關。額外的雙色led為單個I/O信號提供狀態指示。
串行數據接口將FPU連接到每個HIU切片，以控制LED狀態
指示燈和監控模塊拆卸開關。
1.5. 線路監控和輸出狀態
該模塊自動監測輸出通道的電流和電壓來確定
輸出通道的狀態。數值輸出狀態和線路故障狀態為
報告給應用程序，如下所示。

1.8. 事件序列特征
該模塊自動測量現場電壓和電流，以確定狀態
每個輸出通道。當輸出從一種狀態轉換到另一種狀態時發生事件
另一個地方。當信道狀態發生變化時，記錄板上定時器的值。當
TMR處理器接下來從輸出模塊、通道狀態和實時讀取數據
檢索時鐘值。TMR處理器使用此數據將狀態更改記錄到
system SOE (Sequence of Events)日志。用戶可以配置要包含的每個輸出
系統SOE日志。SOE的全部細節包含在可信的事件序列和
過程歷史記錄包，出版物ICSTT-RM243 (PD-T8013)。
1. 可信TMR 24Vdc數字輸出模塊- 40通道
第14期羅克韋爾自動化出版物ICSTT-RM280N-EN-P
1.9. 輸出開關結構
數字輸出模塊提供了TMR開關拓?fù)浣Y(jié)構，其中負載由a驅動
共有三個完全監控，故障安全(6個元件)開關通道，一個物理駐地
在模塊中的每個FIU上。任何單個交換機或整個片故障都設計為留下兩個
三個故障安全開關通道中的一個，為負載供電。

上述產品描述還詳細說明了現場終端組件的類型
(FTA)或通用現場終端組件(VFTA)，可用于這種類型的
模塊。
自定義長度的多芯FTA電纜為0.5 mm2，電阻為40Ω /km。例如50米
電纜將有4 Ω環阻抗在0.5 A，這相當于2 Vdc伏降。
2.3. 終止
未使用的輸出應在應用程序中命令關閉，并通過4K7 0.5 W接線
電阻到零伏
所有受信任的模塊都已鍵控，以幫助防止插入到錯誤的位置
在一個底盤內。極化裝置由兩部分組成;模塊和相關的字段
電纜。
在制造過程中，每個模塊類型都被輸入了鍵。該組織負責
集成的可信系統通過刪除鍵控件來對電纜進行鍵控
電纜，使它們與之前安裝到相關模塊的軟木塞相對應
擬合。

There is no configuration required to the physical Output Module. All configurable
characteristics of the Module are performed using tools on the Engineering Workstation
(EWS) and become part of the application or System.INI file that is loaded into the TMR
Processor. The TMR Processor automatically configures the Output Module after
applications are downloaded and during Active/Standby changeover.
The IEC 61131 TOOLSET provides the main interface to configure the Output Module.
Details of the configuration tools and configuration sequence are provided in Trusted
Toolset Suite, publication ICSTT-RM249 (PD-T8082). There are three procedures necessary
to configure the Output Module. These are:
1. Define the necessary I/O variables for the field output data and Module status data
using the Dictionary Editor of the IEC 61131 TOOLSET.
2. Create an I/O Module definition in the I/O Connection Editor for each I/O Module.
The I/O Module definition defines physical information, e.g. Chassis and Slot
location, and allows variables to be connected to the I/O channels of the Module.
3. Using the Trusted System Configuration Manager, define custom LED indicator
modes, per-channel default or fail safe states, and other Module settings.

•
