檢測周期3~5個工作日資質CMA/CNAS報告形式電子報告/紙質報告

邵氏硬度是用于測量橡膠、塑料等軟質材料硬度的重要指標，其測試原理和方法在行業中應用廣泛。以下從定義、測試原理、標準、類型、操作要點及應用等方面詳細介紹：
一、邵氏硬度的定義與原理
定義：

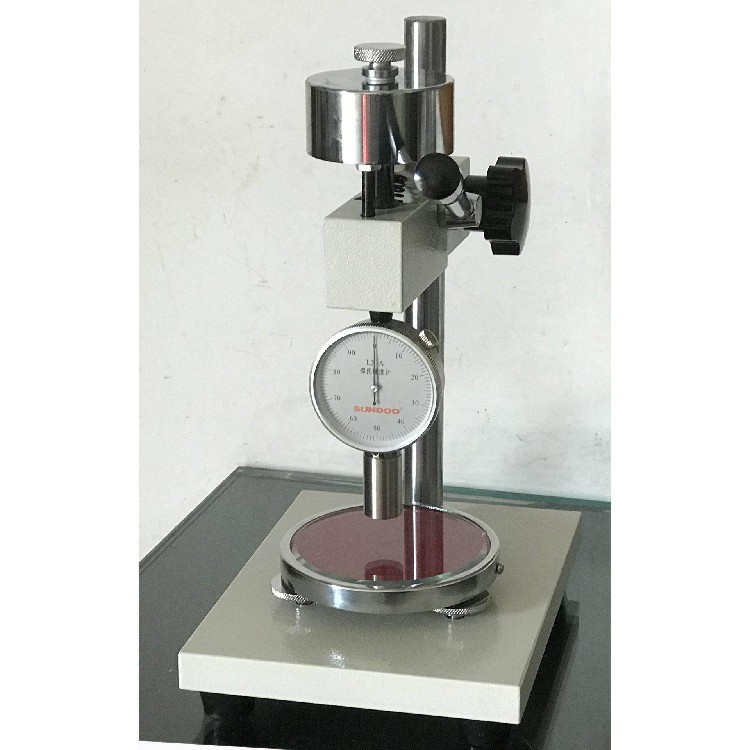

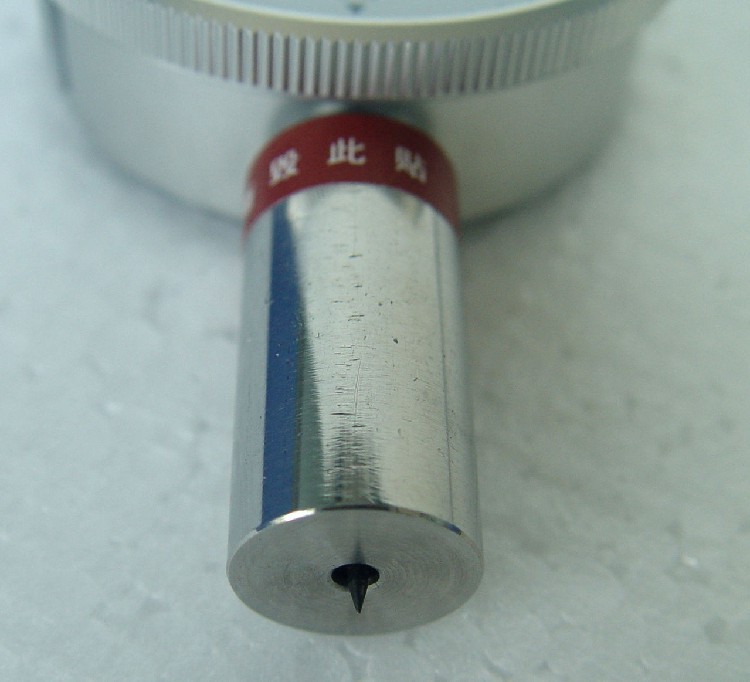

邵氏硬度是用特定形狀的壓針，在標準彈簧壓力作用下，壓入試樣表面的深度來表征材料的硬度值。壓入深度越小，材料越硬，邵氏硬度值越高。
原理：
通過測量壓針在規定載荷下刺入材料的深度，將深度值轉換為硬度單位（邵氏度，°Shore）。公式為：
邵氏硬度值 = C - D（其中 C 為常數，D 為壓針壓入深度的表征值）。
二、邵氏硬度的標準與類型
（一）常用國家標準
GB/T 531.1-2008《硫化橡膠或熱塑性橡膠 壓入硬度試驗 第 1 部分：邵氏硬度計法（邵氏硬度）》
規定了邵氏硬度計的技術要求、試驗方法及結果處理，適用于橡膠、塑料、泡沫材料等。

人工加速老化試驗
通過模擬或強化單一環境因素（如光、熱、濕度），在短時間內評估材料老化性能。
1. 熱空氣老化試驗（常用）
原理：將試樣置于恒溫干燥箱中，在氧氣氛圍下加速氧化老化，模擬高溫環境（如發動機艙、烘箱設備）。
設備：熱老化箱（溫度控制精度 ±1℃，空氣流通速率 10~20 次 / 小時）。
步驟：
試樣在 23℃±2℃環境調節 24 小時，測量初始性能（如重量、拉伸強度）。
將試樣放入老化箱，按標準設定溫度（如聚乙烯 70℃，聚丙烯 100℃）和時間（24h、168h、1000h 等）。
取出試樣冷卻至室溫，再次測量性能，計算老化前后的性能保持率。
標準參考：GB/T 3512-2014 中規定，溫度偏差應≤±1℃，試樣與箱壁距離≥50mm。

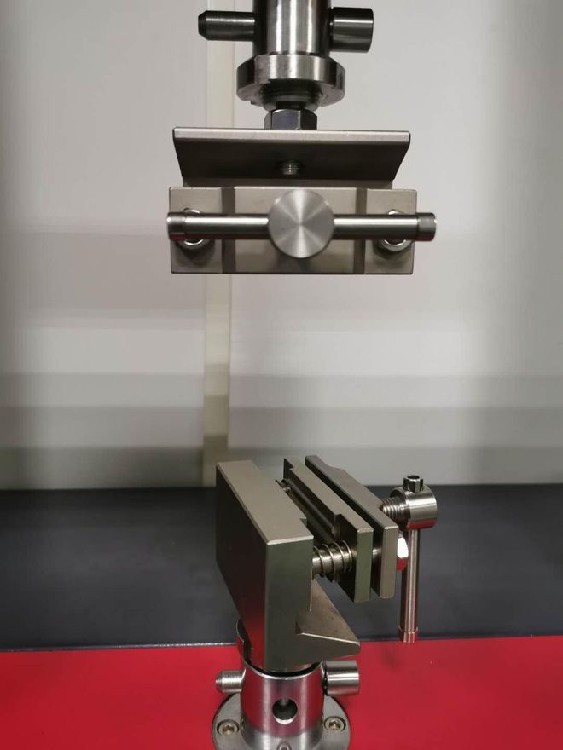

纖維增強塑料（FRP）拉伸強度的全面解析
一、纖維增強塑料（FRP）與拉伸強度的定義
纖維增強塑料是由纖維（如玻璃纖維、碳纖維、芳綸纖維等）作為增強相，樹脂（如環氧樹脂、聚酯樹脂等）作為基體復合而成的材料。其拉伸強度是指材料在軸向拉伸載荷作用下抵抗斷裂的大應力值，單位通常為兆帕（MPa）。
二、FRP 拉伸強度的關鍵影響因素
FRP 的拉伸強度由以下因素共同決定：
纖維類型與性能
纖維的拉伸強度是 FRP 強度的主要來源，例如：
玻璃纖維（E - 玻璃）：拉伸強度約 1800-3400 MPa；
碳纖維（T700）：拉伸強度約 4900 MPa；
芳綸纖維（Kevlar）：拉伸強度約 3600 MPa。
纖維含量與取向
纖維體積分數：通常在 30%-70% 范圍內，含量越高，強度越高，但超過閾值會導致樹脂浸潤不足，反而降低性能。
取向：單向纖維增強 FRP 的軸向拉伸強度遠橫向（如單向碳纖維 FRP 軸向強度可達 2000 MPa 以上，橫向僅約 50 MPa）。
基體樹脂性能
樹脂的強度、韌性及與纖維的粘結性直接影響載荷傳遞效率。例如，環氧樹脂的粘結強度不飽和聚酯樹脂。
界面結合強度
纖維與樹脂的界面脫粘會導致應力集中，降低整體強度。表面處理（如偶聯劑處理）可改善界面結合。
成型工藝
手糊成型、真空灌注、拉擠成型等工藝會影響纖維分布均勻性和孔隙率，例如拉擠成型的 FRP 因纖維排列規整，強度更高。

纖維增強塑料的拉伸強度依托于纖維與基體的協同作用，通過優化材料組成、成型工藝及界面性能，可在輕量化場景中替代傳統金屬材料。其測試與應用需結合具體標準與場景需求，而納米技術與智能監測的引入正推動 FRP 向更高強度、更智能化方向發展。

塑料板耐液體試驗原理與影響因素
作用機制
液體通過擴散滲透進入塑料板，可能引發：
物理變化：溶脹、軟化、重量 / 尺寸變化；
化學變化：降解、交聯、分子鏈斷裂。
關鍵影響因素
液體性質：極性（如水、醇類）、酸堿性（pH 值）、有機溶劑（如苯、丙酮）、溫度、濃度；
塑料類型：分子結構（如聚乙烯的非極性結構使其耐水性優于聚酰胺）、結晶度（高結晶度塑料耐溶劑性更強）；
試驗條件：溫度（高溫加速滲透）、浸泡時間、液體更換頻率。

塑料板耐液體試驗常用試驗方法與標準
1. 浸泡試驗（經典方法）
試樣制備：
尺寸：通常為 50mm×50mm×(2-4) mm，表面光滑無缺陷；
預處理：干燥至恒重，測量初始重量（m?）、厚度（d?）。
試驗流程：
將試樣浸入目標液體，密封容器，控制溫度（如 23℃或更高）；
定期取樣（如 1 天、7 天、30 天），用蒸餾水沖洗并干燥；
測量重量（m?）、厚度（d?）及力學性能（如拉伸強度）。
關鍵標準：
標準體系 測試要點 適用范圍
ASTM D543 規定 20 + 種液體類型及評估方法 通用塑料耐化學性測試
ISO 175 涵蓋溫度、時間對耐液體性的影響 國際通用塑料化學性能測試
GB/T 1690-2010 等效采用 ISO 175，側重橡膠與塑料 中國塑料耐液體性能標準
2. 點滴試驗（快速篩選法）
適用場景：評估塑料板對特定液體的表面耐蝕性（如化妝品、清潔劑）。
方法：將液體滴在試樣表面，覆蓋保鮮膜防止揮發，定時觀察表面變化（如變色、龜裂）。
標準：ASTM D2023（塑料表面耐化妝品測試）。
3. 壓力浸泡試驗（加速測試）
目的：模擬高壓環境（如深海、化工管道）下的耐液體性能。
方法：在高壓釜中以高溫高壓（如 100℃、10MPa）加速液體滲透，縮短試驗周期。
