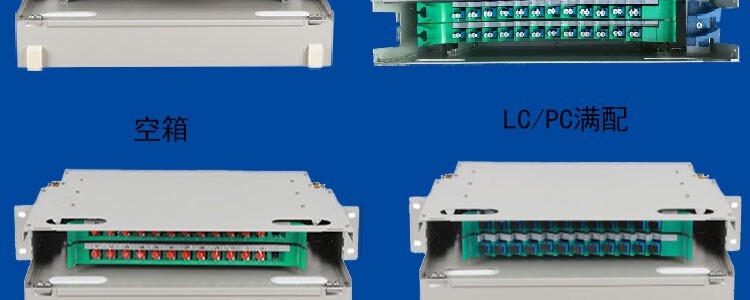

配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可。

ODF光纖熔接配線單元盒，又稱ODF配線箱，光纖熔接配線單元盒中，所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性。

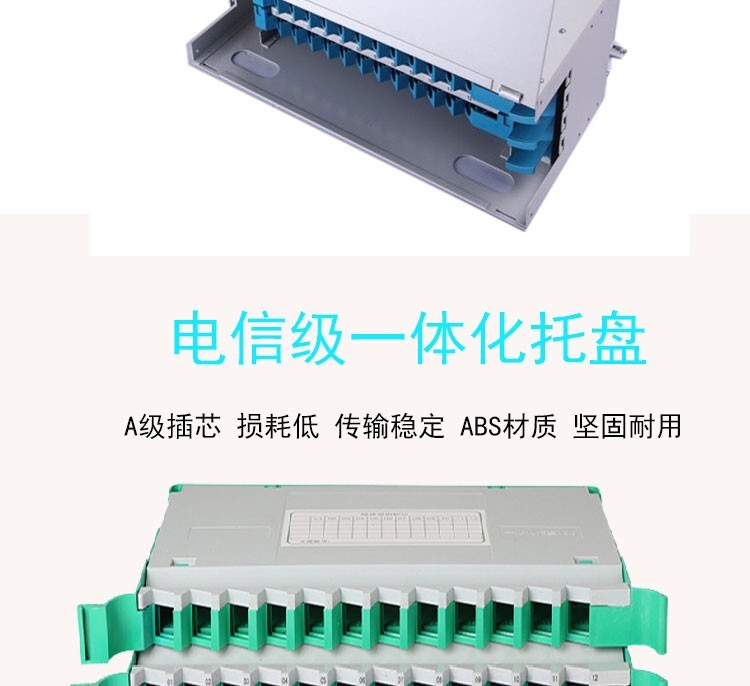

光配線產品， 塑料配件熔接盤是組合在光纜交接箱體內， 光纜一部分光纖與尾纖熔接用于連 路調度，另一部分與其它光纜直接對接（直熔） 。熔接盤是對每一根光纖，互相任意連接，配合 使用。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與 其它光纜直接對接（直熔） 。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高 強度工程塑料注塑成型，阻燃、強度高、時間長等。

ODF一體化機框，其特征在于：包括機框本體和面板，所述機框本體上安裝有多個從上到下依次等間距排布的水平板，任相鄰兩個水平板與機框本體形成一個前端開口的配線單元倉，面板上端通過磁性連接件與配線單元倉開口上側邊磁吸式連接，面板下端通過90度限位合頁與配線單元倉開口下側邊鉸接，面板上設有用于放置光纜標簽的中空夾層，面板的材料為透明材料。

功能:
1.有很強的光纜固定與保護功能,能光纜及纖不受損傷,以及可靠的接地裝置
2.有的光纖布線管理設計裝置,了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。

光纖終端盒是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備 ，安裝在墻上的用戶光纜終端盒，它的功能是提供光纖與光纖的熔接、光纖與尾纖的熔接以及光連接器的交接。并對光纖及其元件提供機械保護和環境保護，并允許進行適當的檢查，使其保持高標準的光纖管理。

實際工作中終端盒可以作室內接頭盒用但是很少將接頭盒當終端盒用 用途不一樣,

1、交接箱可分為光纜交接箱和電纜交接箱.它們的作用都是用在用戶前端配線用的。

2、接續盒一般指的是光纜接續盒,也叫光纜接頭盒.有些地方,尤其是廣電系統又叫光接續包，它的作用是保護光纜接頭不受到外界的損害。配線架也分為光纜配線架和電纜配線架，作用也像交接箱一樣，但它是用于運營商的機房內。

特點及介紹：

光纖配線箱適用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用。

連接器插拔耐久性壽命>1000次。

全程曲率半徑控制，在任何位置光纖的曲率半徑大于 30mm。

對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。

阻燃：符合 GB5169.7 實驗A 要求。

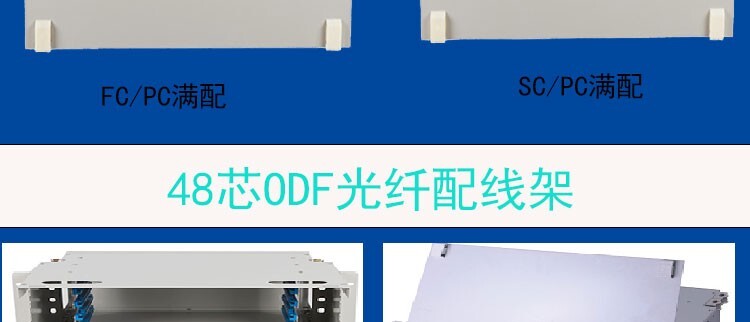

光纖配線架根據結構的不同可分為壁掛式和機架式。壁掛式光纖配線架可直接固定于墻體上，一般為箱體結構，適用于光纜條數和光纖芯數都較小的場所。機架式光纖配線架可直接安裝在標準機柜中，適用于較大規模的光纖網絡。
