試驗前的準備工作
（一）資料與設計核查

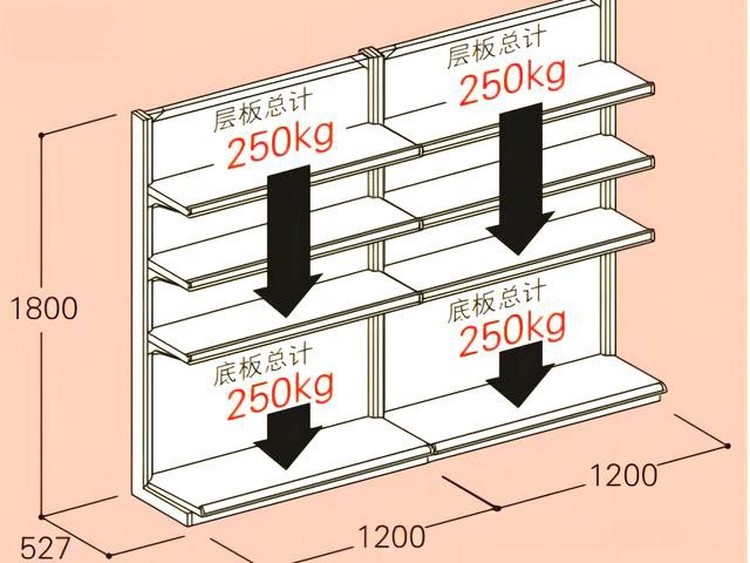

設計文件：核對貨架設計載荷（如層板均布載荷 200kg/m2）、許用變形量（如橫梁撓度≤L/200，L 為跨度）。
安裝記錄：確認貨架垂直度（全高偏差≤10mm）、螺栓扭矩值（如 M12 螺栓扭矩 70-80N?m）符合安裝標準。
（二）測試儀器與載荷準備
測量工具：
位移計（精度 0.01mm）：監測層板、橫梁撓度；
應變儀：測量立柱、橫梁應力分布；
激光測垂儀：檢測載荷下的垂直度變化。
載荷模擬：
標準配重塊（25kg / 塊，誤差 ±1%）或沙袋（均勻分布載荷）；
動態試驗可使用振動臺（頻率 1-5Hz，模擬叉車作業振動）。
（三）安全防護設置
試驗區域設置警戒線，禁止非操作人員進入；
高層貨架試驗時，在底部鋪設緩沖墊，防止構件墜落；
超載試驗前，確認加載裝置（如葫蘆、千斤頂）的安全系數≥2.0。

態承載試驗要點
模擬工況：
叉車存取貨試驗：用叉車以 0.5m/s 速度存取托盤，重復 100 次，監測貨架振動幅度（水平位移≤5mm）。
振動臺試驗：對貨架施加頻率 2Hz、振幅 5mm 的水平振動，持續 30 分鐘，檢測連接件是否松動。
動態響應監測：
使用加速度傳感器測量貨架各部位的振動加速度（峰值≤5g）；
高速攝像機記錄層板動態位移（瞬時大位移≤靜態載荷下的 1.5 倍）。
超載試驗安全規范
加載閾值：
靜態超載試驗加載至 1.25 倍額定載荷，持荷 1 小時；
動態超載試驗加載至 1.1 倍額定載荷，結合振動測試（防止結構突然破壞）。
破壞預警：
當出現以下情況時立即卸載：
橫梁撓度超過 L/100（如 2m 跨度橫梁撓度＞20mm）；
立柱出現肉眼可見彎曲；
連接節點發出異響或明顯位移（＞5mm）。

貨架橫梁撓度的測定方法與標準詳解
一、撓度的定義與測定意義
定義：貨架橫梁在承受載荷時產生的垂直方向彎曲變形量，通常以 “撓度值” 表示，單位為毫米（mm）。
意義：撓度是衡量貨架結構強度和剛度的關鍵指標，若撓度超過允許范圍，可能導致橫梁變形、貨架穩定性下降，甚至引發安全事故。
中國國家標準 GB/T 28576-2012《工業貨架 貨架分類及技術條件》 規定橫梁撓度允許值為跨度的 1/200（如跨度 2m，允許撓度≤10mm）。
測定前的準備工作
設備與工具：
載荷砝碼 / 重物（精度≥1% 額定載荷）、百分表或激光測位移儀（精度≥0.01mm）、標尺、水平儀。
橫梁安裝檢查：
確認橫梁與立柱連接牢固，安裝水平度偏差≤1/1000。
載荷計算：
按設計額定載荷加載，均勻分布（如托盤貨架需模擬托盤與貨物重量分布）。
四、撓度測定步驟
