成套自動化控制柜安裝要求與操作規程

1、PLC控制柜不得安裝在潮濕，有蒸氣，有腐蝕的地方，一般安裝在大門后或進門邊鞋柜上部易開關的地方。

2、PLC控制柜安裝高度距離地面1.5m為宜。

3、PLC控制柜內應設置漏電斷路，漏電動作電流不應大于30MA，有超負荷保護功能，并分出數路出線，分別控制照明、空調插座，其回路應確保負荷正常使用。

4、照明及電熱負荷線徑截面的選擇應使導線的安全流量大于該分路內所有電器額定電流之和，各分路線的容量不允許超過進戶線的容量。

5、PLC控制柜內，應分別設置零線和保護地線（PE線）匯流排，零線和保護線應在匯流排上連接，不得絞接，并應有編號。

6、PLC控制柜內的漏電開關，空氣開關，排列整齊，并標明各回路控制照明，空調、插座的用電回路名稱及編號。

7、PLC控制柜應安裝平整、牢固、可靠安全。

8、PLC控制柜進出回路線都應有電線保護管插入進行保護。

9、電工作業后期完工后，應對插座、開關、燈具等進行檢查試用

10、并通過公司質檢員檢測驗收合格后，方可交付使用。

PLC控制柜安裝環境是什么

下面介紹了安裝PLC控制柜(“機柜”)時的環境條件和對策。

溫度

PLC控制柜的工作環境溫度與元器件的工作溫度有關，通常應在5 ~ 40℃范圍內。另一方面，由于不強制冷卻的自然冷卻控制箱等設備和系統的空間節省和小型化，機柜本身也變得小型化。因此，將機柜的內部溫度與機柜的外部溫度相比較，有時會增加10到15以上。因此，應采取以下措施解決安裝現場和機柜內的發熱問題:請盡可能保持足夠的溫度裕量，使機柜內的溫度不超過機組使用溫度范圍，使其在可用溫度范圍內使用。

自然風冷(取決于機柜上下百葉窗的自然通風)。

成套控制柜的特點

1、技術好：采用PLC使設備能夠根據供水和消防要求實現智能恒壓變量供水

2、節能：系統可根據需要設定壓力。系統根據設定壓力自動調節水泵轉速和水泵數量，使設備在節能的較佳狀態下運行

3、供水壓力穩定：系統實現閉環控制，可自動調節設定壓力與系統壓力之差，保持壓力恒定

4、運行穩定：系統由變頻器或變頻器加智能控制器自動控制，操作非常簡單

控制柜的主要結構特點

5、延長電機和水泵的使用壽命：所有泵均為軟啟動，清理啟動時的沖擊電流。每臺水泵循環啟動，使備用水泵不會因長期使用而生銹或磨損。定期進行消防巡查

6、完善的保護功能：具有短路、過流、過壓、過熱、過載等多種保護功能。如果水泵正在運行，它會自動停止工作并報警輸出；系統具有自檢、故障判斷、故障記憶、故障顯示、備用泵自動啟動等功能。

7、小流量休眠功能：可配備輔助小泵，使系統在夜間或其他小流量條件下運行，自動關閉主泵，開啟輔助小泵，避免開啟大功率泵造成浪費

使用環境

1、環境溫度:-5 +40 ，且24H內的平均溫度不超過+36

2、海拔高度:不超過2000m。

3、相對濕度:在周圍空氣溫度為+40時不超過50%;在較低溫度下可以有較高的相對濕度(如:+20 時為90%)，考慮到溫度的變化允許產生適度

的凝露。

4、設備安裝時于垂直面的傾斜度應不超過50。設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。

產品的細節特點

1、多種型號、型號可選、多種規格、支持非標定制

2、熱、控溫、量大價優、質量安全、

3、結構合理、技術成熟、配套全、安裝方便

4、煤礦主、副井風道 適用多個場景

5、性能穩定、精選設備原料、性能好、強度高

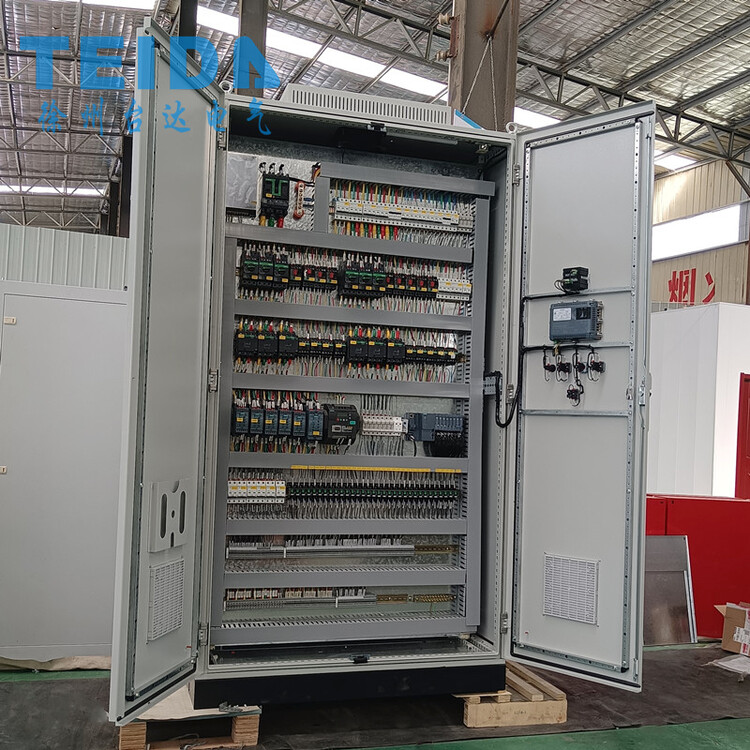

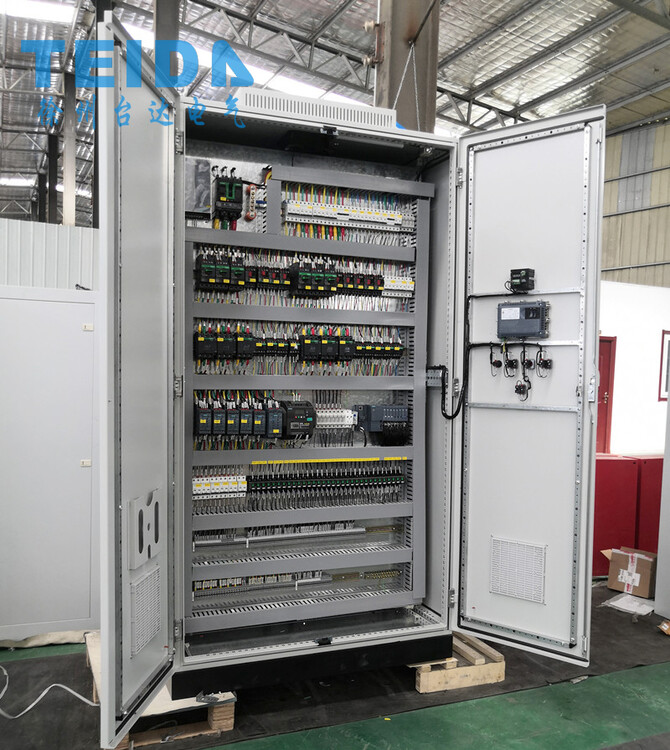

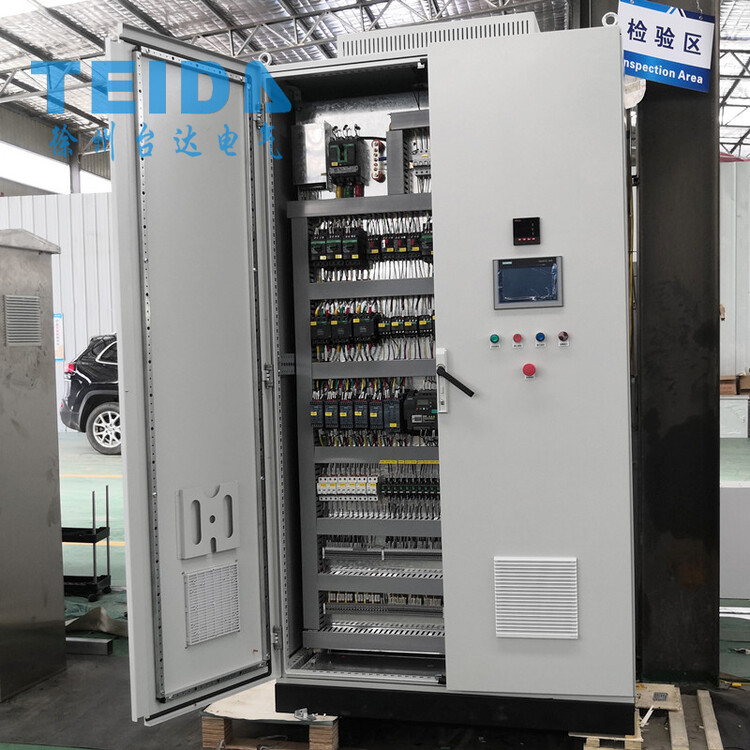

成套控制系統生產裝配圖：

徐州臺達電氣科技有限公司，我公司主營生產變頻控制柜，軟啟動控制柜，高低壓成套控制柜，PLC控制柜，智能節能控制柜等。歡迎訪問本公司網站或撥打電話，我們將竭誠為您服務!

買家須知

1、本件商品已標的是臨時價格僅供參考，具體價格根據材質及尺寸而定，具體價格可以咨詢我們，以具體要求配置報價為準；

2、圖上所展示的產品是我廠用戶定制款產品，也可按照您的要求設計制作；

3、我們可以根據您提供的圖紙定做生產；

4、產品包裝包裝棉。
