甘南生產水利鑄鐵鋼制閘門  整體式平面鑄鐵閘門安裝

水工鑄鐵閘門的特點:

鑄鐵閘門是一種小型平板閘門,廣泛使用于取水輸水、市政建設,給水排水、農田灌溉等工程中,通常設置在渠道、涵管的進水口,用作工作閘門調節流量、控制水位,或用作檢修閘門關閉孔口擋水。

甘南生產水利鑄鐵鋼制閘門  整體式平面鑄鐵閘門安裝

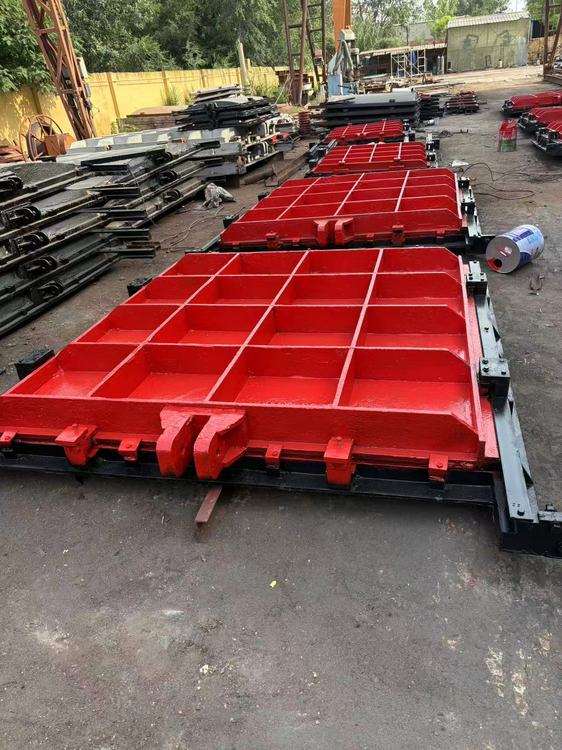

鑄鐵閘門有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成,門體和門框的材料采用鑄鐵,一般整體鑄造和加工。為止水效果,止水面可以加以鑲銅合金或不銹鋼等來增加其防腐能力。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料

           鑄鐵閘門廣泛用于各類給排水工程和水利、水電工程中,主要用來是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口,以調節上、下游水位,泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流(水閘、堤壩、涵洞、管道)、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的設備、山區、平原有、無電地區均可使用。鑄鐵閘門結構設計:

1.主要由閘框和閘板兩大部分組成。 2.閘框是閘板的支承構件,也是閘板的運行滑道,由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中,將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重,其斷面制成格構式,斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件, 板面四周設鑄鐵邊框梁 , 為提高閘板的強度 , 板面制成拱形, 拱的圓心角按 6 0 度設計,以降低其所受的水壓力。為便于制造、 運輸和安裝 , 閘板可制成上下幾部分 ,待到安裝現場后再用螺栓連接組裝成整體 ,連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁, 以提高閘板的縱向剛度 , 在寬度方向設置縱向筋板 ,以提高其橫向剛度,同時起到縱梁的作用。
