三管雙管高壓旋噴鉆機型號參數 聚強錨固注漿泵

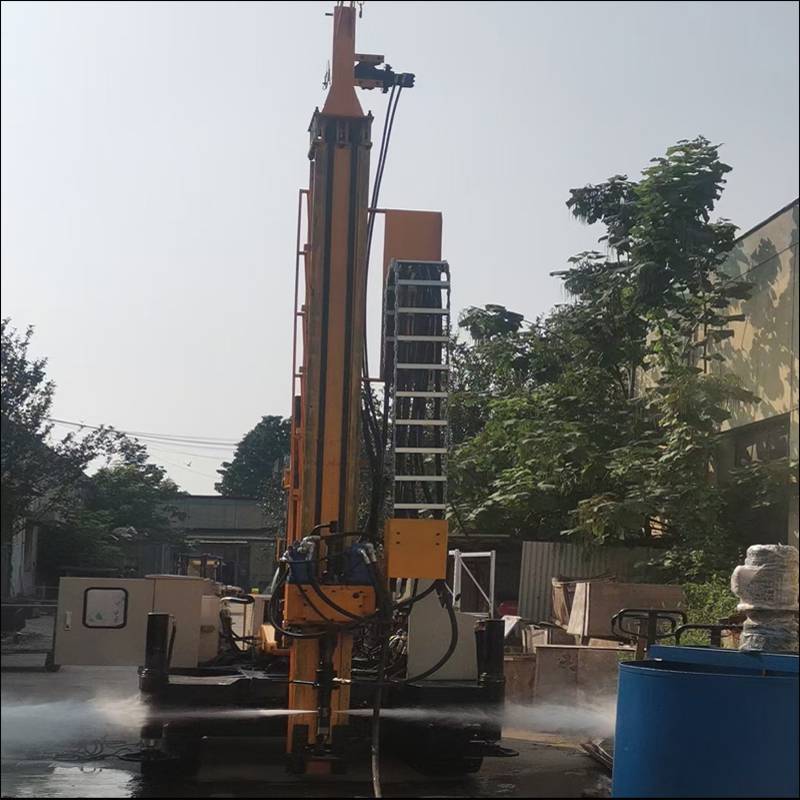

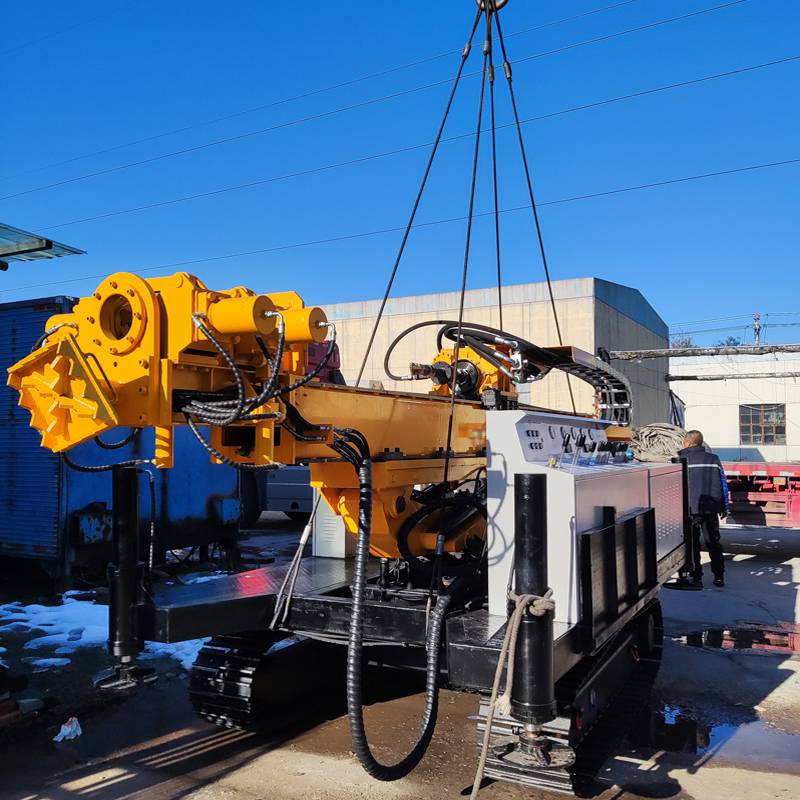

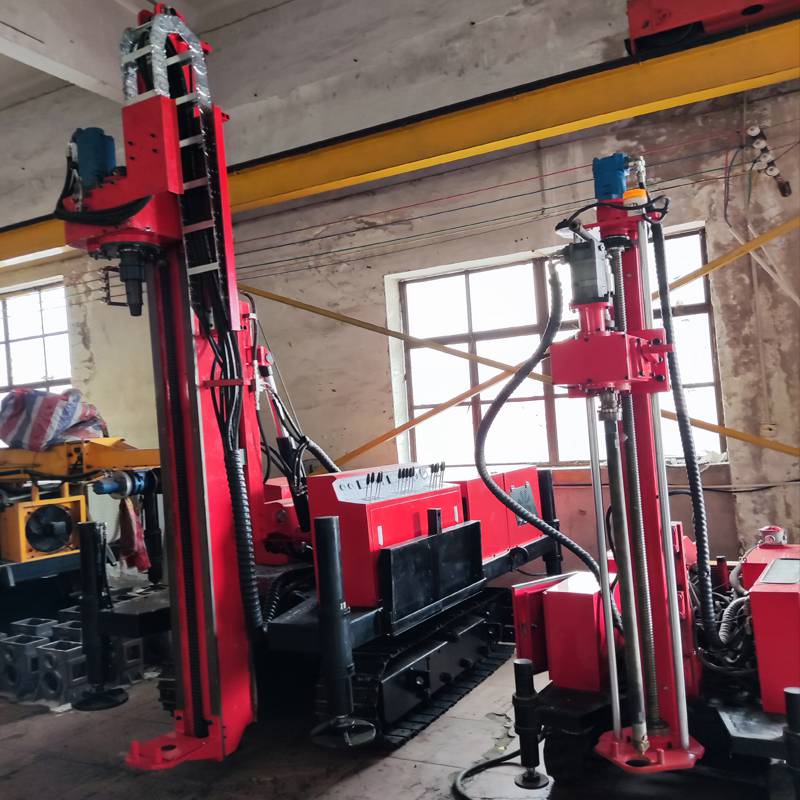

XPL-50B型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。

二、 特點：

1. 配備有回轉支架，需要時孔位可轉至履帶側邊工作，提高了工作效率。鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置,鉆機對孔、定位準確、快捷。

2.采用全液壓動力頭傳動，無級變速，鉆進快，勞動強度低。

3.配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4.鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴工藝的需求。

5.動力頭行程長，可接2米鉆桿，減少輔助時間。

6.轉速可達150轉每分鐘，提高工作效率。

7.鉆機可采用卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的保障。

三 、主要技術參數：

1.扭矩：2300 N.m

2.動力頭轉速：0～150r/min

3.動力頭行程：2500 mm

4.動力頭額定提升力：30 kN

5.動力頭允許加壓力：35 kN

6.鉆孔：50 m

7.鉆桿直徑：Φ50-73 mm

8.鉆孔傾角: 前后0～100°

9.電機功率：22 Kw

10.外形尺寸    [施工尺寸]：2650×1650×3900mm（長寬高）

          [運輸尺寸]：3600×1650×2000mm（長寬高）

11.整機重量：2950kg

12.橫向移動：1000mm

13.系統壓力：16 MPa

14.爬坡度：25°

15.行走速度：1km/h

16.舉升:2800mm

17.360度旋轉

三重管高壓旋噴樁施工作業步驟：

①高噴臺車就位：高噴管下入前，校正高噴臺車水平及高噴管垂直，使高噴管與鉆孔孔向一致，確保高噴成墻的傾斜偏差在1/150以內。

②下噴射管：檢查高壓泥漿泵、空壓機運行良好，檢查高壓輸漿管、供風管暢通及完好，準備就緒后下入噴漿管。為防止下管過程中堵塞噴嘴，可將噴嘴包扎或低壓力送漿下管。

③噴射提升：高噴管下至設計深度后，輸入水泥漿液和壓縮空氣，待漿壓和風壓升至設計規定值并孔口返漿后，按設計提升速度、旋轉速度及擺動角度旋轉擺動提升噴管，進行噴漿作業，直至達到孔口孔口返漿率20%~30%以此判別成墻強度。在接卸管時，速度要快，以防止埋管。

④回灌：噴漿結束后，如遇到孔口漿面下沉，應進行回填灌漿，可利用相隔孔噴灌作業返漿，直到漿面不再下沉為止，以確保高噴防滲墻形成后達到墻頂高程。每個噴漿孔噴漿完畢后，移開噴漿管，用清水把泥漿泵和管路內的殘留漿液全部排出，沖洗干凈。

⑤復噴處理：施工過程中，因機械故障、孔內事故、卸接管等原因中斷，恢復噴射時均須進行復噴，復噴搭接長度不小于0.5m。

⑥記錄：施工過程中鉆孔、旋噴灌漿的各道工序應詳細、及時、準確記錄，所有記錄需按要求使用統一表格。

三管雙管高壓旋噴鉆機型號參數 聚強高壓注漿泵

三管旋噴后臺變頻低壓灌漿泵

BLB-180型灌漿泵是一種三缸作用往復式柱塞泵，該泵可輸送清水、泥漿、水泥漿、水泥砂漿，主要可用于水庫，河道的土壩，土石壩的壩體、壩基的裂縫、松散層、溶洞進行壓力灌漿，旋噴注漿，靜壓注漿，建筑工程、高速公路、鐵路的地基加固注漿，也可用于其它水利施工建設及建筑行業施工中輸送石灰漿、水泥漿、水泥砂漿等固液相混合漿液。該泵在結構上有以下特點：

1.1該泵在各主要密封部位 采用了角密封結構技術，密封可靠，工藝簡單，裝拆方便。

1.2變頻變速，適合不同工況。

1.3采用高壓密封結構，使密封可靠，采用柱塞。

1.4結構簡單，維護方便。

1.5易損件少，使用維修費用低（易損件主要為柱塞、密封圈、閥座，閥球）

1.6采用柱塞及球閥結構，對漿液中的顆粒物質不敏感，適合多種介質輸送。

本廠生產的灌漿泵有多種電動機型號配套使用，用戶可根據需要在訂貨時提出。

由于本廠生產的灌漿泵在不斷更新改進中，本說明書內容與實際產品會有所出入不做另行通知。
