當電箱為動力電箱時，或動力照明電箱時，算法基本與上面相同，不過當進線大于10平方時，要考慮進線的彎曲半徑接線端子要預留足夠的空間進線，當兩排布置開關時，應考慮開關的布線走線.
當然電箱尺寸沒有定論的，要考慮實際的安裝，要看實際接線圖和考慮如何安排開關布置開關的走線。

當電箱只是照明電箱或者小動力時，進線小于10平方時，如果進線開關需要單一排時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加進線開關高度加40 MM，深度為開關大深度加10MM。

就是配電室里面的，一般是:0.8mX0.6mX2.2m(長寬高)，二級一般是分配電箱，看你有多少分路，一般為1mX1.2m,三級配電就是開關箱了，一般是500mmX600mm.

總配電箱和開關箱中的兩級漏電保護器選擇的額定漏電動作電流和額定漏電動作時間應合理匹配，使之具有分級保護的功能，每臺用電設備應有各自的開關箱，實行“一機一閘”制，安裝漏電保護器。

每一臺電動建筑機械或手移電動工具的開關箱內，裝設隔離開關和過負荷、短路、漏電保護裝置，其負荷線按其容量選用無接頭的多股銅芯橡皮保護套軟電纜或塑料護套軟線，導線接頭應牢固可靠，絕緣良好。

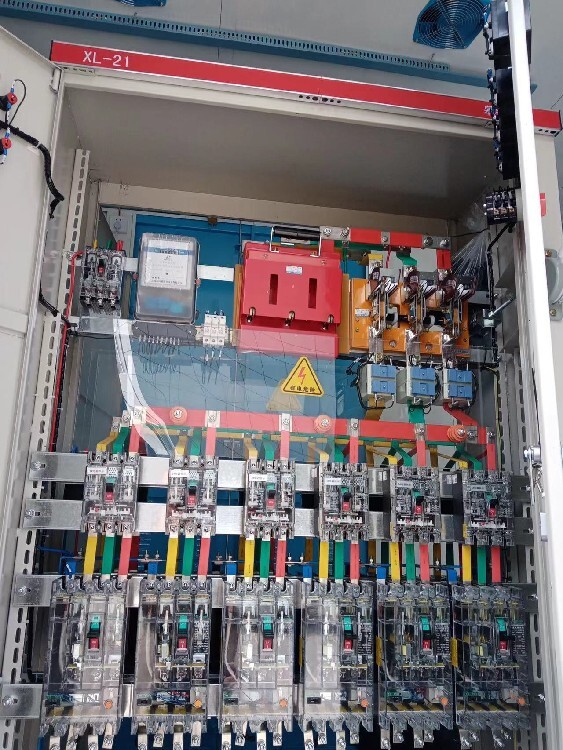

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。 俗稱：高 低壓開關柜或高低壓電氣成套設備
