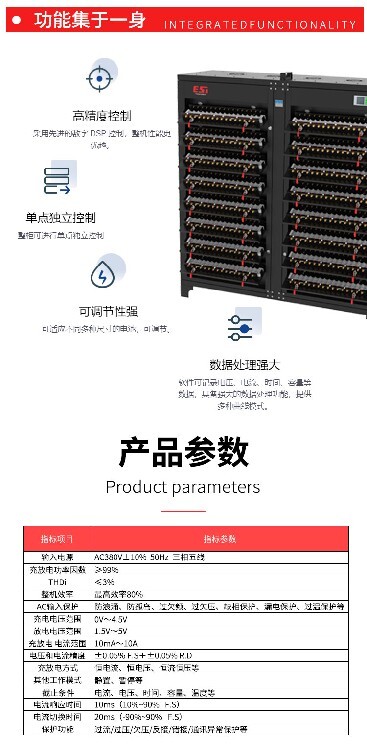

本設備主要由計算機系統和控制軟件、通訊接口及電池檢測柜構成。電池檢測柜由包括夾具及放置夾具的板體、充電恒流恒壓源、放電恒流源、寄存控制電路、電流采樣電路、電壓采樣電路、主控制中位機、數據存儲器、單片機程序和控制面板組成。

充放電電流由30mA～3000mA可設置，充電電壓由0V～5V可設置，放電電壓由2V～5V可設置，每步驟的時間如果用戶沒有設置時間則系統默認時間為999分鐘；

下位機可以脫機運行，長脫機時間為一個工步，如果脫機時間過長，脫機期間的曲線數據有可能被壓縮，但不會影響電池分選；

提供容量統計功能，統計用戶區段容量的電池個數和百分率，能自動計算分容工步放電容量的大值、小值、平均值；

數據曲線可以局部放大，縮小，坐標可調，可以顯示和打印曲線的具體數據、即每個曲線點的時間、電壓、電流、容量和電量；

掉電異常恢復（工作中異常掉電，供電正常后設備能繼續未完成工步）電池防反接保護（檢測到電池反裝，設備不工作，不損壞）
