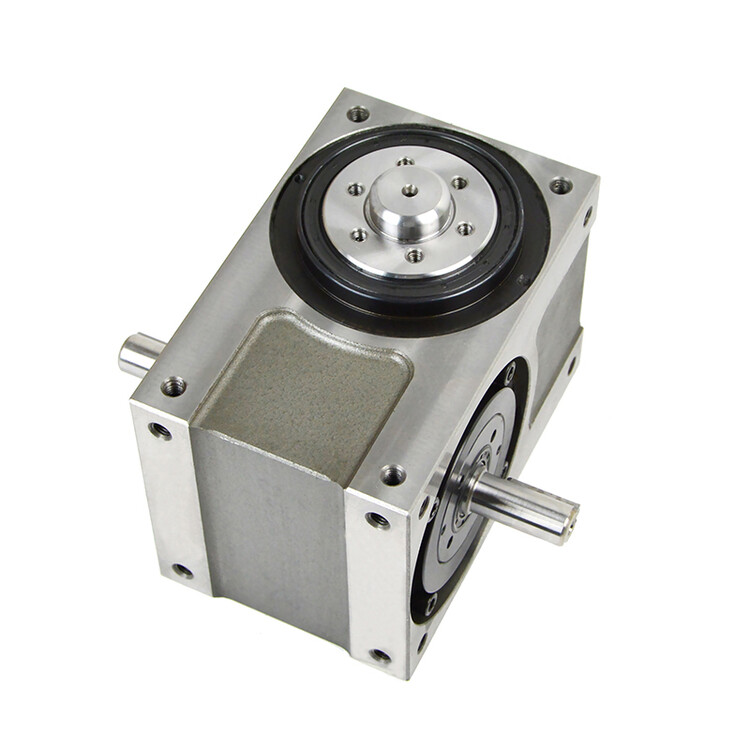

順義140DF高精密凸輪分割器|晟諶分割器廠家
型號有：45DF / 60DF / 70DF / 80DF / 110DF / 140DF / 180DF / 250DF
此系列機種具有重負荷特性，可承受較大之垂直徑向或軸向壓力，期輸出軸為盤面式，有凸緣中心、盤面螺孔、定位銷孔，固定面寬廣，可加強平面度及穩固性，使運轉更堅實平穩。適用于較大負荷之回轉式圓盤驅動場合，此系列機種被廣泛使用在各類盤式加工機械，及類似機構之產業機械、自動化間歇驅動部、驅動圓盤。
此系列機種出力軸可制作凸緣中空型，即DFH。H表示出力軸為中空型。中空型出力軸通常是連接電源線及空壓風管，訂購時需述說孔徑的尺寸及作用。
當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。
1、結構簡單：主要由立體凸輪和分割盤兩部分組成。
2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。
3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。
4、輸出分割精度高：分割器的輸出精度一般≤± 30 〃。高者可達≤± 15 〃。
5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速.
DFH中空法蘭型
中空法蘭型的中空孔的主要作用就是：方便組裝機械、紙杯機械、果凍封口機、包裝機械等自動化的電纜電線和油氣管道穿過DFH中空法蘭型凸輪分割器中空孔，已達到安全和方便的作用。
DFH中空法蘭型凸輪分割器中空孔的作用在組裝機械、紙杯機械、果凍封口機、包裝機械生產廠家來說，是非常注重的，這關系到生產廠家的設備在運轉過程是否可以保障電氣的安全，因為有了中空孔的存在，各種錯綜復雜的油路、電路、水路都可以規則的被捆扎在這個中心孔里，從而還不影響凸輪分割器的運轉和機械設備的工位加工，所以說，DFH中空法蘭型凸輪分割器中空孔的作用是生產廠家比較關注的一種作用。
對于DFH中空法蘭型凸輪分割器的中空孔是有要求的，也就是說：這個中空孔可以做到多大，或者說，中空孔的安全尺寸，通常為了安全起見，凸輪分割器廠家制造時的中空尺寸是：45DFH型號的中空尺寸是10MM，60DFH型號的中空尺寸是15MM，70DFH型號的中空尺寸是20MM，80DFH型號的中空尺寸是25MM，100DFH中空法蘭型凸輪分割器型號的中空尺寸是30MM，110DFH型號的中空尺寸是35MM，125DFH型號的中空尺寸是35MM，140DFH型號的中空尺寸是180MM.
當然，DFH中空法蘭型凸輪分割器中空孔的作用也有減重的效果，但這不明顯，畢竟我們得要求的和目的并不是為了減重。
DF凸緣型分割器參數
分割器規格（軸心距） | 45 | 60 | 70 | 80 | 110 | 140 | 180 | 250 |
適配電機功率（KW） | 0.06/0.09 | 0.09/0.12 | 0.12/0.15 | 0.15/0.2 | 0.4/0.75 | 0.75/1.5 | 1.5/2.2 | 2.2/3.7 |
DF中空直徑（MM） | 8 | 16 | 20 | 30 | 40 | 50 | 60 | 80 |
工位數 | 2、3、4、5、6、8、10、12、15、16、20、24、30、32、36、40、48 | |||||||
安裝面 | VW1-6任意面安裝 | |||||||
搖擺角度（°） | 5、10、15、30、45、60、90、180 | |||||||
入力軸轉速（RPM） | 5~800（依實際負載而定）高速使用時請提前告知 | |||||||
注：導程 | 2-12工位為R1單導程，16工位以上為R2.R3.R4多導程 | |||||||
詳細參數查看 | 45DF/60DF/70DF/80DF/110DF/140DF/180DF/250DF | |||||||
??DF凸緣型分割器產品介紹
??1.為凸緣法蘭面輸出
??2.重負載旋定位，各類圓盤組立機
??3.軸直接驅動，也可連接聯軸器、轉盤、法蘭套等固定
??4.軸簡介驅動，可連接鏈輪、時規輪、齒輪等固定
??5.軸可以中空通孔，實際中空尺寸根據型號選定
??晟諶精密機械(上海)有限公司介紹
??晟諶精密機械(上海)有限公司提供臺灣高速精密分割器，凸輪，行星減速機，中空旋轉平臺，齒輪齒條，AGV小車驅動輪。隨著現代工業對自動化、高速化、化的日益追求，更可靠的精密傳動件已成為當今世界上精密驅動的主流裝置.它們作為自動化機器的核心傳動裝置發揮著至關重要的作用。
??此產品廣泛用于制藥機械、煙草機械、印刷機械、食品包裝機械、玻璃機械、電子設備制造、電器制造裝配、自動化生產流水線，機床加工中心等需要把連續運動轉化為間歇運動的各種自動化機械上，同時該產品具有、、高速度、高耐久、運轉穩等顯著優點。
??公司秉承：以誠為本，質量，服務至上的全新理念，熱烈歡迎國內外各界朋友的光臨指導。我們將竭誠為廣大客戶提供的售前及售后服務。
??DF凸緣型分割器用途/應用領域
??凸輪分割器是實現間歇運動的機構，具有分度精度高、運轉平穩、傳遞扭矩大、定位時自鎖、結構緊湊、體積小、噪音低、高速性能好、壽命長等顯著特點，是替代槽輪機構、棘輪機構、不完全齒輪機構、氣動控制機構等傳統機構的理想產品。
??本產品廣泛應用于制藥機械、壓力機自動送料機構、食品包裝機械、玻璃機械、陶瓷機械、煙草機械、灌裝機械、印刷機械、電子機械、加工中心自動換刀裝置等需要把連續運轉轉化為步進動作的各種自動化機械上。
?
