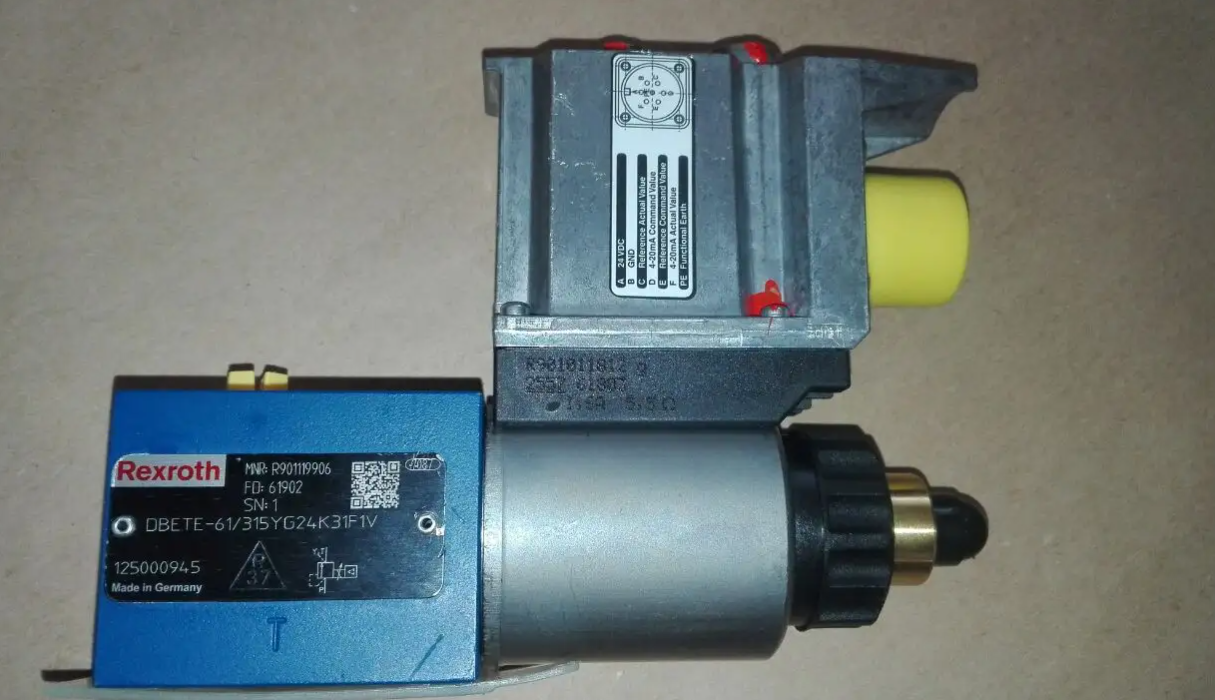

Rexroth比例閥DBETE-6X/200G24K31A1V，直動式閥
直動式閥用于限制系統壓力
用比例電磁鐵操縱
帶對中螺紋和可拆卸線圈的比例電磁鐵
用于底板安裝：孔圖按 ISO 4401
模塊化設計的放大器，歐洲板卡格式，并作為插頭式放大器
可單調節的向上和向下的斜坡，控制值壓力特性曲線可精細調節
一般信息
DBET 型比例溢流閥是一種采用閥座設計的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口 T 或 Y 連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體 (1)、比例電磁鐵 (2)、閥座 (3) 和閥架 (4) 組成。
基本原理
要設置系統壓力，需在控制電子元件處***控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞 (5) 作用到閥架 (4)。將閥架 (4) 推入閥座 (3) 并阻塞油口 P 與 T 或 Y 之間的連接。如果閥架 (4) 上的液壓力等于線圈磁力，該閥門通過提升閥架 (4) 使其離開閥座 (3) 來控制調定壓力，從而使液壓油能夠從油口 P 流到 T 或 Y。如果控制值為零，則控制電子元件僅將***小控制電流應用于比例電磁鐵 (2)，并且***小調定壓力也會得到設置。
