捏合機元器件布置圖是用來表明電氣原理圖中各元器件的實際安裝位置，可視電氣控制系統復雜程度采取集中繪制或單繪制。
捏合機元器件的布置應注意以下幾方面：
1、體積大和較重的元器件應安裝在安裝板的下方，而發熱元件應安裝在安裝板的上面。
2、強電、弱電應分開，弱電應屏蔽，防止外界干擾。要經常維護、檢修、調整的元器件安裝位置不宜過高或過低。器件的布置應考慮整齊、美觀、對稱。外形尺寸與結構類似的元器件安裝在一和配線。
3、捏合機元器件布置不宜過密，應留有一定間距。如用走線槽，應加大各排元器件間距，必布線和維修安裝接線圖主要用于真空捏合機電氣元件的安裝接線、線路檢查、線路維修和故障處理，通常接與電氣原理圖和元器件布置圖一起使用。

捏合機是—種間歇式設備，機內安裝有兩塊Z形葉片，在不同的轉速下相向旋轉，轉數比約為1.9：l，因此捏合機內物料受到剪切、拉伸和分散等作用。同時推動整個物料在軸向和徑向上運動，葉片與槽壁間隙約為1mm，對物料還有擠壓作用，消除了停滯區，故物料混合良好。

流化床制粒機，流化床制粒機，流化床制粒機
FL系列流化床制粒機是制藥界普遍使用的固體制劑生產工藝流程的設備之一，主要用于片劑、、沖劑等劑型的顆粒生產，是制粒、粉末混合和干燥工藝的理想選擇。廣泛應用于、食品、化工等行業。 物料受入風氣流的推力在料斗及擴展室內上下運動形成流化狀態，但這種狀態不是很規則，沒有受到嚴格的控制。液體通過安裝在擴展室的氣動噴嘴（其高度分幾檔可調）加入到系統中。制粒時，霧化的液體應盡可能覆蓋物料流化時的范圍，以求集中的顆粒分布。包衣時，噴嘴的位置應調節到物料運動密集區，以使液滴在顆粒表面能良好鋪展而形成均勻的薄膜。
流化床制粒機，流化床制粒機，流化床制粒機
應用
干燥：縮短時間/干燥均勻
制粒：減少粉塵/提高流動性/速溶化/易崩解溶出
包衣：掩味/防潮/抗氧化
流化床制粒機，流化床制粒機，流化床制粒機

由于反應工藝的需要，真空捏合機需要采用真空、壓力型，此類真空捏合機如果單純采用填料密封，一般情況下很難達到設計要求，目前國內設備制造廠家大多用機械密封。機械密封由于采用動環環兩塊密封元件在其垂直于軸線的光潔而平直的表面上相互結合，并作相對轉動，因而通過這種結構形式，將極易泄漏的軸向密封，改變?yōu)椴灰仔孤┑亩嗣婷芊狻C(jī)械密封與填料密封相比，其大的特點是改變了密封方式，軸的表面不受磨損克服了填料密封的一系列弊端，但在機械密封的采用中有以下幾點值得注意。


由動環環所組成的摩擦副是機械密封重要的元件。動環與靜環的硬度各不相同。目前，動、靜環的材料可供選擇的有：碳化硅、不銹鋼堆焊硬質合金、氧化鋁陶瓷、氧化鋁四氟L墊、填充聚四氟乙烯、浸潰酚醛石墨、浸潰呋喃石墨等。選擇材料時應結合我們行業的特點，精制棉在真空捏合機中進行堿化、醚化反應時由于震動較大，加之設備的裝配安裝等多方面原因，因此在靜環的選擇上不宜選用碳化硅、陶瓷等硬度高，但剛性差的材料。由于運轉中，拌漿的跳動引起軸的受力不勻，極易使靜環斷裂，尤其是變速箱對面一側機械密封的靜環，由于離傳動動力點較遠，更易斷裂。實踐證明，靜環采用不銹鋼堆焊硬質合金，動環采用碳化硅或其它耐磨、抗腐的柔性材料，在真空度達650～700mmHg或壓力在0.5～0.6MPa的情況下，設備運轉半年之久，均無發現其它異常。

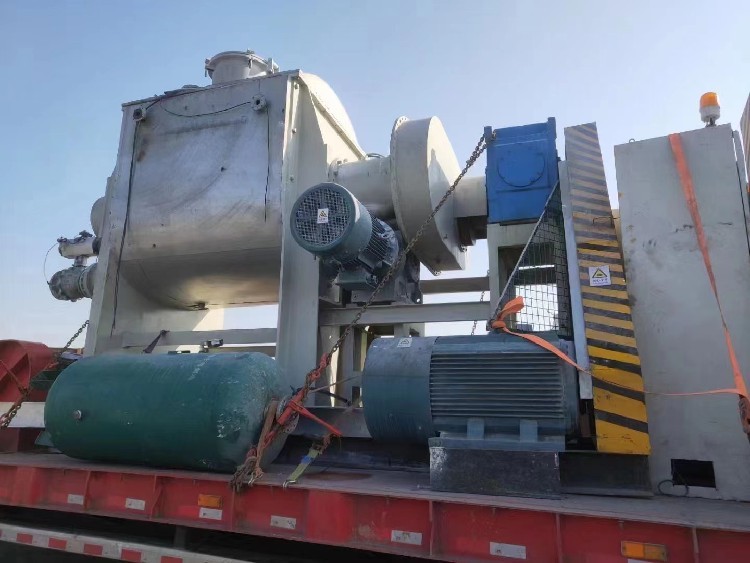

真空捏合機主要由捏合部分、機座部分、液壓系統、傳動系統、真空系統和電控系統等六大部分組成。捏合部分由缸體、漿軸、墻板、缸蓋等組成。液壓系統由一臺液壓站來操縱兩只小油缸和兩個大油缸，來完成啟閉大蓋、翻動攪拌缸功能，系統設計壓力為7.0Mpa。電控系統有手動、自動電控系統，由用戶任意選擇和要求，操作方便、可靠。傳動系統由電機、減速機和齒輪組成、根據捏電機。在傳動過程中，可由電機同步轉速，經彈性聯軸器至減速機后，由輸出裝置傳動快漿，使其達到規定的轉速，也可由變頻器進行調速。

真空捏合機是各種高粘度的彈塑性物料的混煉、捏合、破碎、分散、重新聚合各種化工產品的理想設備。他廣泛應用于高粘度密封膠、硅橡膠、中性酸性玻璃膠、口香糖、泡泡糖、鋁銀漿、硅膠、紙漿、纖維素、亦用于電池、油墨、顏料、染料、醫藥、有機硅樹脂、塑料、橡膠、化妝品等行業。
