IPN8710防腐涂料是一種常見的環氧飲水艙涂料，它由聚氨酯樹脂和改性環氧樹脂、瀝青、防銹涂料和助劑等研磨精濾調和而成。所以IPN8710防腐涂料具有漆膜韌性好、附著力強、耐磨、耐銹及耐腐蝕等優良性能，目前被廣泛的應用到地下管道、包括埋在各種土質條件下的浸水構筑物及碼頭鋼樁等地方。
佐涂公司產品廣泛應用于石油天然氣、化工、電力、、造船、制藥、造紙、供熱、給排水、水電站、打樁、橋梁、鋼結構等管道工程領域。
組成： 該產品是由環氧樹脂為主劑的一種雙組分、高固體分的涂料。分底漆和面漆。甲組份由環氧樹脂、顏料及添料、助劑組成。乙組份是以改性胺類配制的固化劑。
二、特性及應用領域： 耐久性好，環氧樹脂固化后的漆膜堅韌耐水、涂膜，對水。附著力強，漆膜與漆膜之間都有很好的附著力。防銹耐水性能，采用優良的防銹原料，能其防銹性能。具有很好的機械強度、漆膜堅韌，具有耐磨和耐沖擊性能。固體含量高，涂膜較厚。室溫固化成膜。無須大型烘培設備。 廣泛適用于飲水艙、水管道、水箱、水塔等供水設備的內壁涂裝及砂糖、谷物的貨艙內使用。也可作為游泳池、發電廠冷卻塔及成裝燃料油、汽油的金屬、混凝土的內壁涂層。

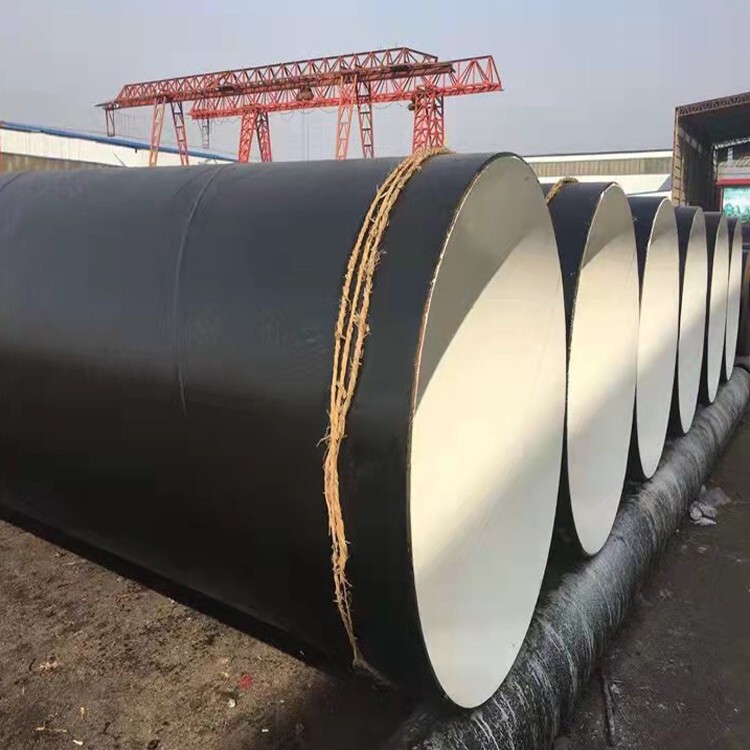

IPN8710防腐鋼管施工時的防腐工藝
（1）利用IPN8710系列防腐涂料防腐，襯涂前需清除金屬表面的油污、塵土、焊渣、浮銹等附著物，防腐件表面應保持干燥無水跡。
（2）防腐施工中，等道涂漆干透后，才能進行下一道涂漆。
（3）為了焊縫處的漆膜厚度，涂刷時應先將焊縫部位涂刷兩道，然后再全面涂刷防腐漆。
（4）涂刷后表面應光潔、無流掛、無皺皮、無刷痕、無露底或開裂現象，涂層應均勻。
（5）現場安裝焊縫兩側各留100mm不涂刷，待安裝完畢后，再按要求進行涂漆。
（6）管道在運輸吊裝過程中應避免與異物硬性磨擦，以防損傷，如有損傷應修補至合格為止。
（7）不得在雨天和霧天進行露天施工。
（8）在通風條件不好的部位施工時，要采用人工通風設施。

IPN8710飲用水防腐涂料是一種飲水涂料,具有良好的防腐蝕性能.防銹性、無味,固化后.涂膜結構致密,防水滲透性好,附著力強,涂膜堅韌豐滿.IPN8710底漆：由聚氨酯聚乙烯、改性環氧樹脂、防銹顏填料,助劑等組成,常溫固化形成互穿網絡,涂膜結構致密,耐酸、堿、鹽,防銹性能,附著力強.IPN8710面漆：由環氧、橡膠樹脂改性,防銹顏填料,助劑等組成.耐化學品性能,抗微生物的侵蝕.涂裝方式：刷涂或高壓無氣噴涂.
注意事項：1.產品應存放在陰涼、通風干燥處,隔絕火源,遠離熱源.2.本產品為厚漿型涂料,可厚涂施工以不流掛為宜,開桶后一般不加稀釋劑即可刷涂.3.涂料存期過長后,會略有沉淀,使用前應攪拌.4.涂料配制后,夏天熟化20分鐘,冬天熟化1.5-2小時后施工,一般在8小時內用完,否則粘度增稠,不易施工.5.底漆表干后即可涂面漆,室溫下間隔不宜超過二天,否則會影響層間結合,涂敷各層面漆之間的時間間隙也以表干為好.
