概述：

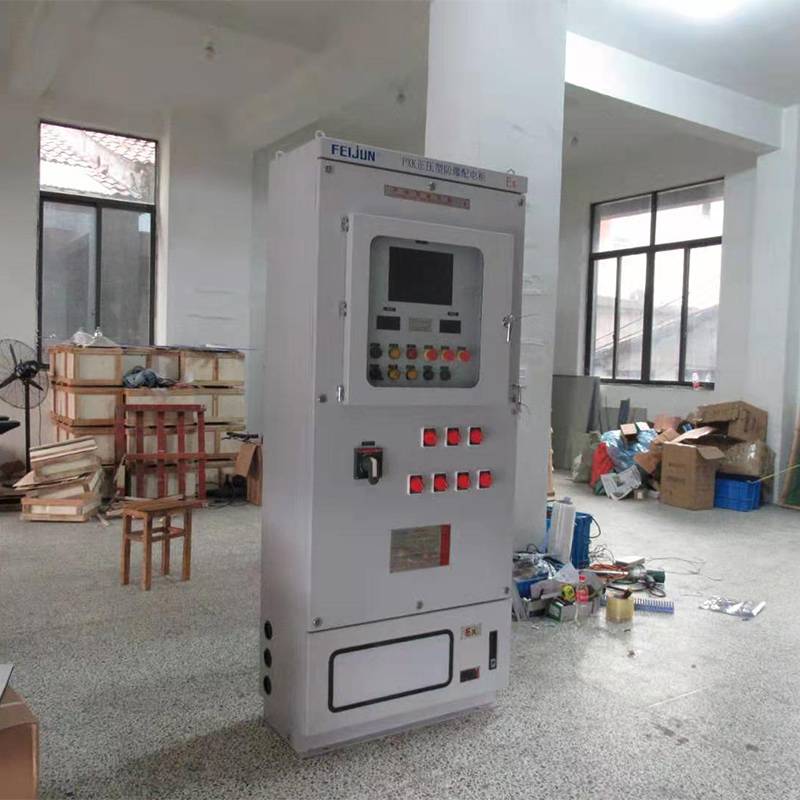

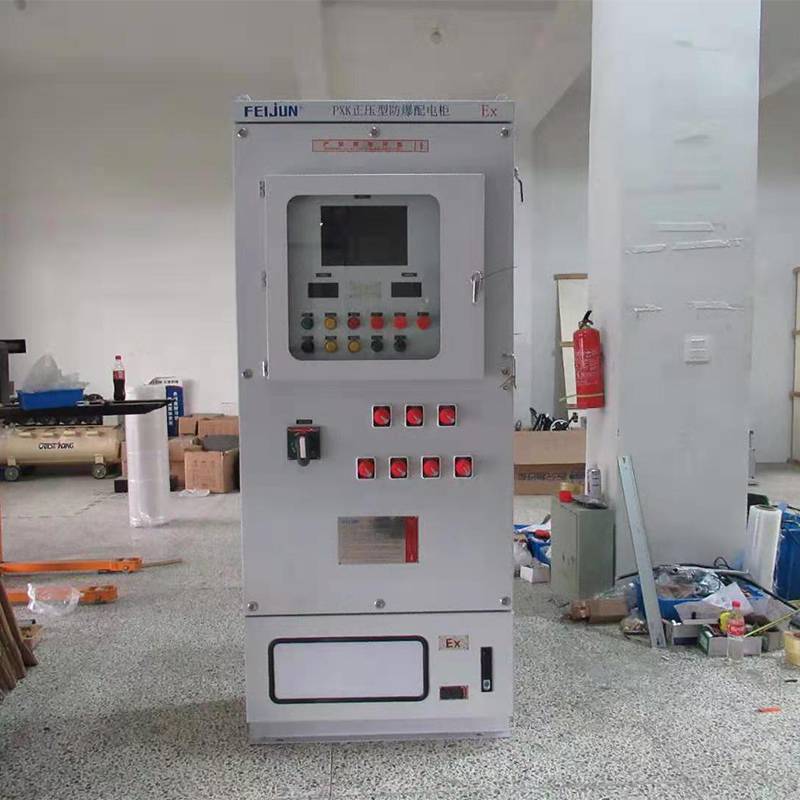

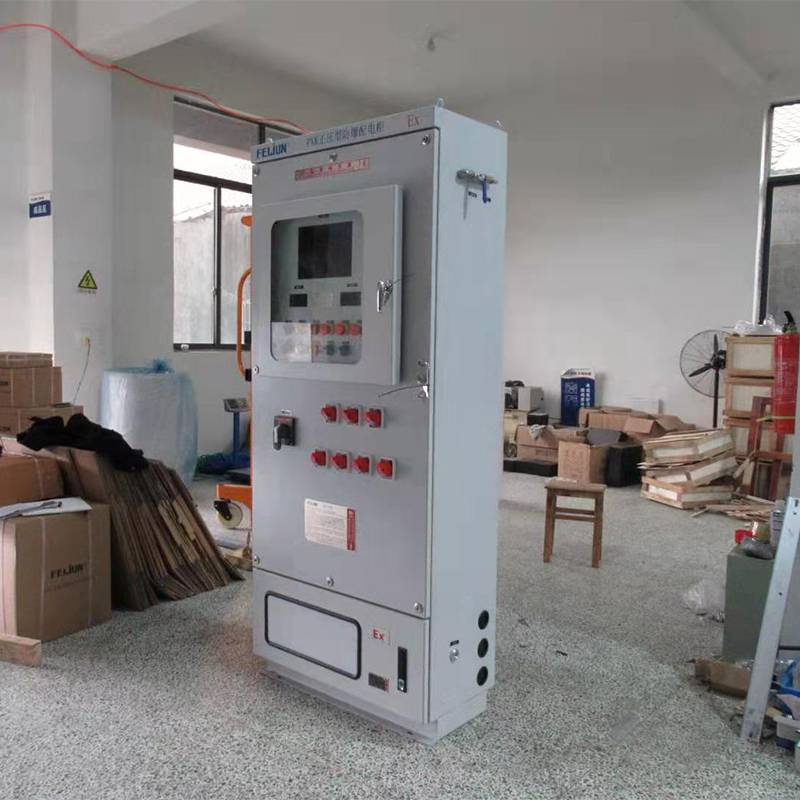

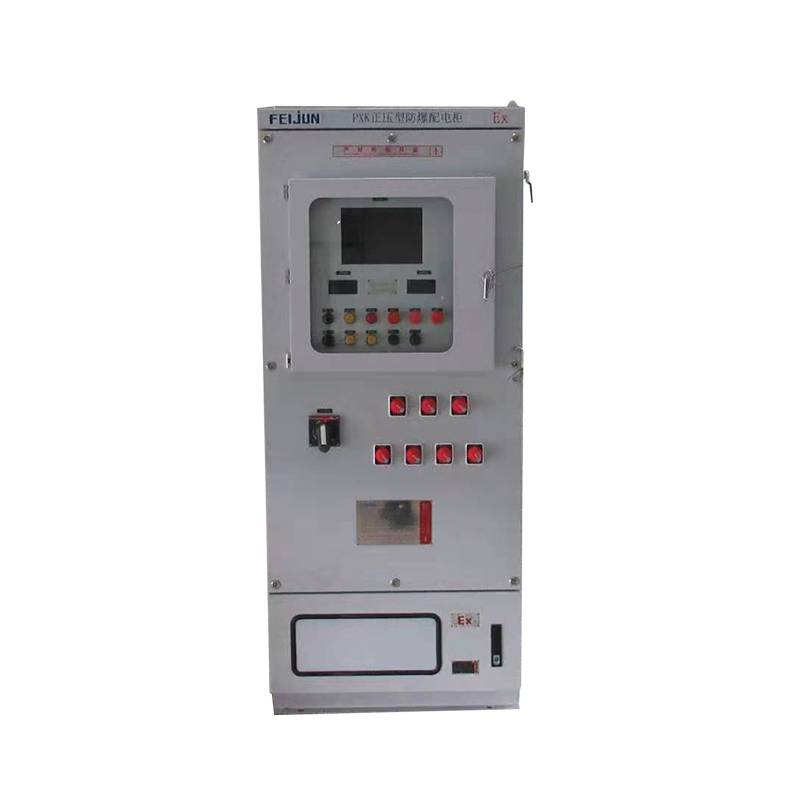

防爆正壓柜，又叫正壓防爆柜，是用于安裝各種非防爆檢測儀表、分析儀表、顯示表、電器元件的箱

柜。它是根據國家標準 GB3836《爆炸性氣體環境用電氣設備正壓型“P”》設計制造、檢驗可廣泛

用于石油、化工、輕紡、醫藥等具有爆炸性氣體、粉塵的危險場所。防爆正壓柜是通過箱內的智能控

制系統與壓力控制系統匹配將潔凈的安全的壓縮空氣引入正壓腔，使正壓腔內形成微正壓，阻止外界危

險氣體、粉塵的進入，達到防爆的目的。該產品具有只能集中控制、液晶文字顯示、自動換氣、延時

自動供電、失壓補氣、故障報警及危險時自動切斷電源等功能。

產品介紹：

1.當氣壓1000Pa時，泄壓閥自動開啟排氣閥，自動調整內部氣壓，產品不受高氣壓沖擊而變

形損壞。

2.當氣壓低于50Pa時，自控系統自動發出報警以及輸出報警信號，需調整內部壓力，補氣成功時，自

動恢復正常，否則必要時可設置系統自動斷電(國標規定1區低壓報警需切斷柜體電源，2區低壓報警可

以不切斷電源)。

3.只有柜體氣壓滿足規定的氣壓要求時，正壓吹掃控制系統會對柜體進行有效換氣(1區需置換7倍柜體

自由空間，2區需置換5倍柜體自由空間)，當有效換氣完成后提供信號給柜體送電。

4.正壓柜柜體內的工作氣壓為50Pa≤P≤1000Pa。

適用范圍：

1、 爆炸性氣體混合物危險場所:0區、1區、2區。

2、 爆炸性氣體混合物:ⅡA、ⅡB、ⅡC。

3、 溫度組別:T1~T6。

4、 戶內、戶外(IP55)

5、 可燃性粉塵環境20區、21區、22區

6、 防腐等級:WF1

7.適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染設施等爆炸性危險環境;

功能及結構特點：

1、它的防爆原理主要是采用介質隔離點燃源的防爆措施以及形成正壓保護從而達到電器防爆的目的;

2、結構上采用上可按用戶要求分別定制成箱式、琴臺式和柜式結構，柜式又分為上下結構和左右結

構。箱式一般采用鋼板焊接而成，表面噴塑，前開門操作;琴臺式和柜式其柜架采用標準型材焊接，

表面噴塑，對其各接合面都經過了特殊的密封處理;前開門操作后開門維修。鋼板材料一般選用GB710-88冷軋鋼板.

3、按進氣方式分為持續吹掃型和泄露補償型。持續吹掃型為不間斷連續供氣，正壓腔內裝元件的工

作熱量可隨氣路帶走，具有很好的散熱功能;泄露補償型為間斷性供氣，正壓腔有良好的密封性，耗氣量小;

4、正壓吹掃控制系統保護裝置，只有達到規定的換氣時間后， 方能自動送電，并有高、低壓自

動聲光報警及壓力下限、開門自動斷電、緊急手動斷電等安全聯鎖保護。

5、密封性能可靠，殼體采用多重密封保護，保壓時間長，節約運行費用。

6、本柜采用電纜溝座安裝形式，用戶需配備保護氣體氣源。

7、產品內部可裝檢測儀表、分析儀表、顯示儀表、低壓電器、變頻器、軟起動器或計算機控制系統，

可作為中央信號處理系統及中央控制系統。制造時，用戶提供完整的電氣系統圖，控制系統內裝材料清單。

8、可多臺并柜。/9、可根據用戶所提供的電氣原理圖生產。

9、本產品外殼采用鋼板焊接或不銹鋼焊接成型，表面經高速拋丸后粉末靜電噴塑，外形美觀;

10、防爆正壓柜有柜體和正壓吹掃控制系統裝置兩部分組成，防爆正壓柜氣源由正壓吹掃控制裝置進

入柜體吹掃并達到安全起亞要求，當低壓報警時，正壓吹掃控制裝置會輸出信號報警，必要時會切斷正壓柜電源。

11、正壓柜在正壓控制系統的控制下，通入保護氣體，正壓腔內壓力正壓腔外的壓力，形成微正

壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，內裝普通儀表和電器元件的安全運行。

自動控制系統主要完成換氣、補氣，壓自動泄壓、低壓報警和低壓聯鎖斷電等功能。
