交直流機架式假負載
產品說明：
數據中心的關鍵設施是配電和空調系統等，綜合測試則是對關鍵設施的帶載測試。而IT設備是在數據中心交付使用后才逐步安裝，即施工驗收時數據中心內并沒有IT負載，所以導致關鍵設施的許多問題無法暴露出來。因此，假負載就應運而生了。通過假負載模擬IT設備的實際運行、發熱等情況，確保數據中心供陪電系統（含UPS系統）、空調新風系統、防雷接地系統、監控系統等各系統之間有效運行，通過測試及時發現問題，解決問題，以杜絕安全隱患的發生。
產品重要性：?
假負載驗證測試，作為新建數據中心投產前的一次全面檢查和考驗，已經得到越來越多行業人士的認可和支持。且在新建數據中心項目中作為不可或缺的關鍵項目環節。該環節的引入對于項目、運營、以及數據中心生命周期管理都具有非常重要的作用，可以提前消除隱患，建立運維規程、開展運營演練。同時也是對整體項目交付質量的后保障。在這個階段，無論設計、施工、設備等埋下的隱患都可以通過小的代價實施整改，從而規避項目系統性風險。

應用領域：
機房制冷系統驗收、機房氣流環境提供驗收報告、機房設計指標驗證、機房電力系統驗收

產品名稱 交直流機架式假負載
型號 RT-6KW-AC220V-DC270V
負載箱主要技術指標，參數可按客戶需求定制
額定電壓 交直流通用型
交流AC 220V 直流測試 DC 270V
額定功率 6kW
大電流 27.3A
小步進 0.5KW
精度 3%
控制方式 手動
面板布置 電源開關
功率調節開關
旋轉開關
蜂鳴器
運行指示燈
電源插座 C14 電源插座
負載模式 恒阻
保護功能（選配） 短路保護
超溫保護
風機故障保護
散熱方式 風冷
工作電源 輸入測提供
安裝方式 滿足 19 英寸標準機柜安裝規范
工作環境 -10℃~55℃
外形尺寸 4U
設備重量 15KG
外觀顏色 黑色

交流負載箱在電路檢測中的作用有哪些？
一般后備電源常用的是柴油發電機組，如果柴油發電機組負載過低，如果低于60%或者空載運轉，那么就會對發電機組產生不好的影響，造成燃油燃燒不充分、活塞、噴嘴處積碳，發電機組造成損失，同時備用電源也不能很好的發揮作用。那么交流負載箱對備用電源的維護有什么樣的作用呢？

? ? 通常有兩大作用：
? ? 種是，交流負載箱可以對新的柴油發電機組進行帶載能力檢測，并發電機組選擇的合理性和斷電情況下作用的發揮。
? ? 另一種是，能夠對備用電源進行檢測和維護，并給柴油發電機組在緊急情況下正常啟動提供可靠的保障；
? ? 交流負載箱還能對新電池工程進行性能檢測，為新電池工程的驗收提供科學且可靠的數據性依據，提高新電池工程使用的合理性。

產品介紹
一 功率單元
交直流負載箱使用U型管純阻性鎳鎘功耗元件，電阻熱密封安裝在合金管內，管外部帶絕緣散熱片，絕緣性好，其優點是熱溫度系數優良，長時間使用無紅熱現象，具有較好的一致性，功率因數可達到0.99以上；4U-6KW交直流機架式負載箱
優點：采用合金材質，耐高溫，功率因數高，一致性好； 本身帶有散熱繞片，且在其側面安裝大功率軸流風機，高溫長時間運行；
作為功率單元的負載部分，采用熱敏系數較低的鎳鉻合金，包裹在合金材質外的是防氧化填充層，并由不銹鋼套管組成，外部使用金屬繞片加大散熱面積，即使沒有散熱干燒運行48小時功率棒不會燒毀。
功率棒生產后，通常經過滿載24小時的處理，阻值穩定誤差小于±1%。同時為了使功率負載單元能長時間穩定使用，我們采取了小功率多組合方式。通過增加功率單元個數，減小因單位面積散熱高，延緩因老化阻值增高功率日益下降。

二 散熱單元
負載散熱系統完善：負載箱采用強制風冷式散熱，在負載部分的一側安裝2臺大功率軸流風機，大大降低了了負載設備運行中的溫度，設備可靠散熱。

三 機殼單元
負載箱的外殼采用冷扎鋼板制作，定型好，負載箱的使用壽命；外觀采用聚乙烯噴涂，室外放置防腐、防潮、防氧化、防煙霧腐蝕。
負載箱進風口和出風口安裝絲網，絲網孔徑不超過10mm，在通風的情況下提高了安全防護等級，機殼下方帶有接地螺栓。
四 連接線單元
負載設備內部采用高溫線纜連接，常溫使用規格的基礎上加大規格（200W及500W的檔位選用1.5mm2線纜，1500W檔位選用2.5mm2線纜），了負載設備在高溫狀態下長時間正常運行。

五 控制單元?
負載采用手動控制方式，配備5路微型斷路器，每路斷路器分別控制功率0.5kW、1.5kW、1kW、1kW、2kW；（其中0.5kW、1.5kW共用一個接口、1kW、1kW共用一個接口、2kW一個接口）。

六 負載輸入
機箱后面板；每臺機器共計3個輸入口，輸入接口為C14，3個接口立（標注：A路、B路、C路）；風機電源從其中一個固定接口獲取(A路，標注：A路供電)。

七 主要技術性能和參數
1.負載電壓：AC220V；DC270V
2.功率因數：1.0；
3.裝機容量：6kw；

蓄電池直流放電流程：


1、斷開蓄電池組與UPS連接開關；
2、將蓄電池組和直流負載連接；
3、進行加負載測試-加載到200KW-DC480V
4、記錄電池信息（放電前的電壓、電流）拍照;
5、對單組蓄電池進行測試記錄；
6、用熱紅外儀表檢測蓄電池，記錄溫度變化（拍照），觀察電池是否有漏液，鼓包等現象，（如有漏液，鼓包需立即停止測試）。蓄電池溫度達到50度需立即停止測試）；
7、放電完畢后，記錄相關參數（充電電壓、電流、放電時間等）、拍照；
8、測試結束后更換另一組蓄電池測試(如有需要)；
9、UPS測試結束后斷路器恢復并檢查確認螺絲緊固；

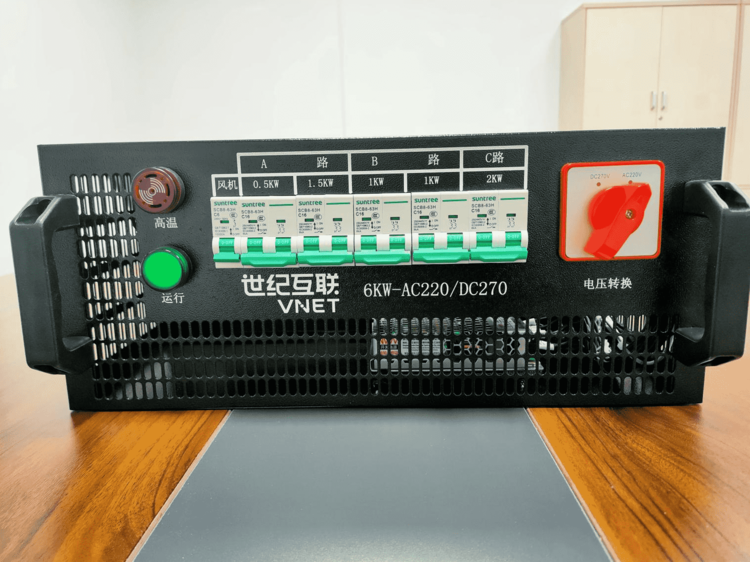

RT-6KW-AC220V-DC270V交直流通用機架式負載

產品詳情

一、機架式負載應用簡介
　　數據機房測試用機架式假負載內置有純阻性負載；功率輸入采用分段式組合控制，可以模擬機房服務器IT設備的電力使用和散熱情況。
通過使用假負載進行集成測試，確保供電系統、空調新風系統、防雷接地系統、監控系統、機房綜合環境，機房IT微環境、機房裝修工程各系統之間有效運行，并驗證達到設計及運營要求的程度。

二、機架式負載應用場合:
1、機房制冷系統驗收；
?2、機房氣流環境提供驗收報告；
?3、機房設計指標驗證；
?4、機房電力配電負荷可靠性驗收。
三、機架式負載技術參數:

額定電壓 AC220V-DC270V
額定功率 6KW
額定頻率 50HZ
功率分檔 0.5KW、1KW、1KW、1.5KW、2KW
控制方式 手動斷路器控制
負載精度 ≤±5%
冷確方式 強制風冷
箱體顏色 標準黑色
輸入方式 單路輸入
箱體尺寸 標準4U
插口/電源線 C13/C14
重量 約13KG
工作溫度 －10℃～+55℃
相對濕度 ≤95%RH

直流負載柜：

1.直流負載柜是阻性負載采用溫度系數低，低阻抗的電阻管。電阻管采用不銹鋼管和不銹鋼散熱片，在電阻絲和鋼管中填充氧化鎂，在不銹鋼內起絕緣、導熱作用。另外密封了鋼管兩頭，防止濕氣進入，腐蝕電熱元器件品質，因而可以長期保持的質量。
2.直流負載柜采用噴塑不銹鋼制，具有防雨防腐功能，占地面積小便于移動，具有防碰能力。
3.直流負載柜散熱片采用水平進出和下進上出兩種方式。
4.直流負載柜使用計算機控制軟件，可通過計算機控制負載，完成發電機組專項測試參數。并能同時生成各種曲線測試報告，支持打印和打印預覽。
5.直流負載柜具有溫度保護功能，只有在冷卻裝置運行正常的情況下下能使負荷正常工作，出現冷卻裝置風機異常，保護裝置馬上會發出指令切除負荷，防止因冷卻不夠損壞電熱管。
6.直流負載柜具有數臺測試電壓等級相同的負荷裝置以并聯來增加容量，以達到測試所需的總容量。
