實芯聚乙烯絕緣射頻電纜
適用于無線電通訊廣播設備和有關無線電電子設備中傳輸射頻信號。
一、生產執行標準 GB/T14864-93
二、型號編制及字母代號含義：
射頻同軸電纜-------------S
銅導體---------T（可省略）
聚乙烯實芯 Y
聚氯乙烯護套 V
三使用條件：
使用溫度：-30℃~70℃
相對濕度：當溫度為40±2℃時，達98％，安裝敷設溫度不低于-15℃.
允許小彎徑：室內使用時不小于5倍電纜外徑，室外使用不小于10倍電纜外徑。
四、型號名稱：
SYV 實芯聚乙烯絕緣，聚氯乙烯護套同軸射頻電纜。
SYWV是聚乙烯物理發泡絕緣,PVC 護套的射頻電纜，用于有線電視系統干線和支線。
75為特征阻抗為75歐姆。5和9代表外徑。此處我覺得應該表示為采用外徑為5或9的SYWV同軸電纜均可的意思。
主要應用范圍如：設備的支架連線，閉路電視()，共用天線系統(MATV) 以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。
視頻同軸電纜的特征電阻是75 歐姆，這個值不是隨意選的。物理學了視頻信號優化的衰減特性發生在77 歐姆。在低功率應用中，材料及設計決定了電纜的優阻抗為75 歐姆。

yv75 5（一般寫作：SYV75-5）是視頻線。
　　SYV指實心聚乙烯絕緣的同軸電纜，國標代號是射頻電纜——又叫“視頻電纜”。是常說的視頻線，它可用作安防領域的攝像頭用線。視頻線根據材質的不同分為SYV和SYWV兩種。
　　下面是SYV視頻線（一般視頻線）的參數：
　　75代表阻抗性,后面的3和5代表它的絕緣外徑(3mm/5mm)。
　　SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯。
　　SYV75-3傳輸在300米之內效果好。
　　SYV75-5傳輸在800米內效果更好。
　　75-7 傳輸距離 500--800米。
　　75-9 傳輸距離 1000---1500米。
　　75-12 傳輸距離 2000----3500米

電纜分配系統用物理發泡聚乙烯絕緣同軸電纜：
本產品適用于1IGHZ以下閉路電視系統，共用天線電視系統作為分支線和用戶線以及其它電子準備。電纜分配系統用物理發泡聚乙烯絕緣同軸電纜比實芯聚乙烯，化學發泡聚乙烯絕緣和縱孔聚乙烯絕緣電視電纜具有更優良的高頻性能，它有衰減低，一致性好，不易受潮等優點，為此在國際，已獲得廣泛使用。
SYWV-75-5 電纜分配系統用物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜
SYWV-75-7 電纜分配系統用物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜
SYWV-75-9 電纜分配系統用物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜

電纜使用環境溫度為－40℃～+50；在25℃時濕度為95%；電纜敷設溫度≥－10℃；電纜敷設時的彎曲半徑MHYV≥10倍電纜外徑，其余型號≥15倍電纜外徑。

礦用電話電纜MHYAV（20 30 50 ）X2X0.8有煤安證
5、 型號：MHYAV、MHYA32、MHYV、MHYVR、MHYVRP、MHYVP、MHY32、MHJYV
6、產品說明：型號 名 稱
MHYV 煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
MHYVR 煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜
MHYVP 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜
MHYVRP 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜
MHYAV 煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層聚氯乙烯護套通信電纜
MHYA32 煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜
MHY32 煤礦用聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套通信電纜

天津市電纜總廠*分廠網站是天津市電纜總廠*分廠銷售部創辦的銷售天津市電纜總廠*分廠產品的性網站，天津市電纜總廠*分廠是生產天聯電纜,礦用通信電纜MHYVP,礦用通信電纜MHYV,礦用通信電纜MHYVRP,HYA23電纜,市話電纜HYA23,鎧裝通信電纜HYA23,電話電纜HYA23,大對數電纜HYA23,HYA通信電纜,HYA23通信電纜,HYA53通信電纜,HYA22通信電纜,6xv1830-0eh10總線電纜,礦用控制電纜,電話電纜,礦用通信電纜,信號電纜，礦用電話電纜及市內通信電纜的性廠家，是中國礦業公司生產企業，我廠的主要產品有礦用通信電纜、礦用信號電纜，礦用控制電纜，礦用監測電纜，礦用監控電纜，礦用防爆電話線，礦用防爆通訊電纜，市內通信電纜，鎧裝通信電纜，通信電源電纜，鐵路信號電纜，局用電纜，配線電纜,計算機電纜，機場助航用燈光電纜等，同時還可以根據客戶的要求設計生產各類特種電纜。

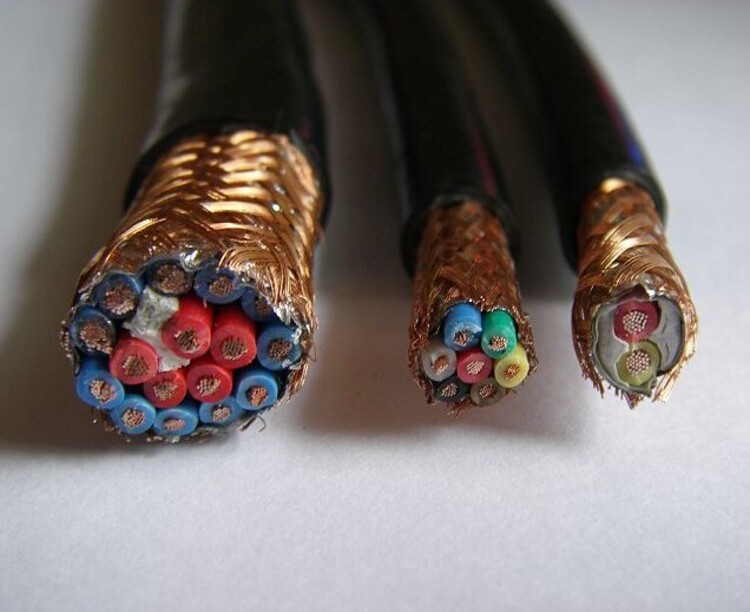

本安計算機用屏蔽電纜選型手冊以及技術參數

本安計算機用屏蔽電纜（或稱本安DCS系統用電纜）適用于石油、化工、電力、煤氣工程、礦山等存在爆炸危險的場合以及其它防爆要求較高的場合，傳輸自動控制信號。該電纜具有低電容、低電感集散型儀表信號電纜，簡稱本安DCS系統用電纜，具有的屏蔽性能和抗干擾性能，因此防爆性能明顯一般DCS系統電纜和計算機控制電纜。

■生產執行標準

國家標準

■使用特性

1、交流額定電壓U0/U：300/500V

2、電纜導體長期允許高工作溫度：聚氯乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃；無鹵低煙阻燃聚烯烴絕緣為70℃。

3、低環境溫度：固定敷設-40℃；非固定敷設-15℃；安裝敷設時環境溫度：不低于0℃。

4、電纜允許彎曲半徑：非鎧裝、編織屏蔽電纜不小于電纜外徑的6倍；銅帶屏蔽、鎧裝電纜不小于電纜外徑的12倍。

■基本型號

型號

名稱

IA-DJYPVP

聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS電纜

IA-DJYPVPR

聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS軟電纜

IA-DJYP3VP3

聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS電纜

IA-DJYP3VP3R

聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS軟電纜

IA-DJYP2VP2

聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS電纜

IA-DJYP2VP2R

聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS軟電纜

IA-DJYJPVP

交聯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS電纜

IA-DJYJPVPR

交聯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型DCS軟電纜

IA-DJYJP3VP3

交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS電纜

IA-DJYJP3VP3R

交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型DCS軟電纜

IA-DJYJP2VP2

交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS電纜

IA-DJYJP2VP2R

交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型DCS軟電纜

WDZ-IA-DJYPVP

無鹵低煙阻燃聚烯烴絕緣及護套銅線編織分屏總屏本安DCS電纜

WDZ-IA-DJYPVPR

無鹵低煙阻燃聚烯烴絕緣及護套銅線編織分屏總屏本安型DCS軟電纜

WDZ-IA-DJYP3VP3

無鹵低煙阻燃聚烯烴絕緣及護套鋁塑復合帶繞包分屏總屏本安型DCS電纜

WDZ-IA-DJYP3VP3R

無鹵低煙阻燃聚烯烴絕緣及護套鋁塑復合帶繞包分屏總屏本安型DCS軟電纜
