呼和浩特板式換熱器（熱交換器）：
定義
板式換熱器是一種通過金屬板片（通常為不銹鋼或鈦合金）組成的密封腔體，利用板片兩側流體的溫度差實現熱量傳遞的換熱設備。其核心是波紋板片設計，通過增大接觸面積和擾動流體提高傳熱效率。
工作原理
流體流動模式：冷熱流體在相鄰板片的通道中呈逆流或錯流流動，通過板片的導熱實現熱量交換。
傳熱優勢：波紋設計強化湍流，減少層流邊界層，降低熱阻；緊湊結構使單位體積換熱面積可達3000~6000㎡/m3。

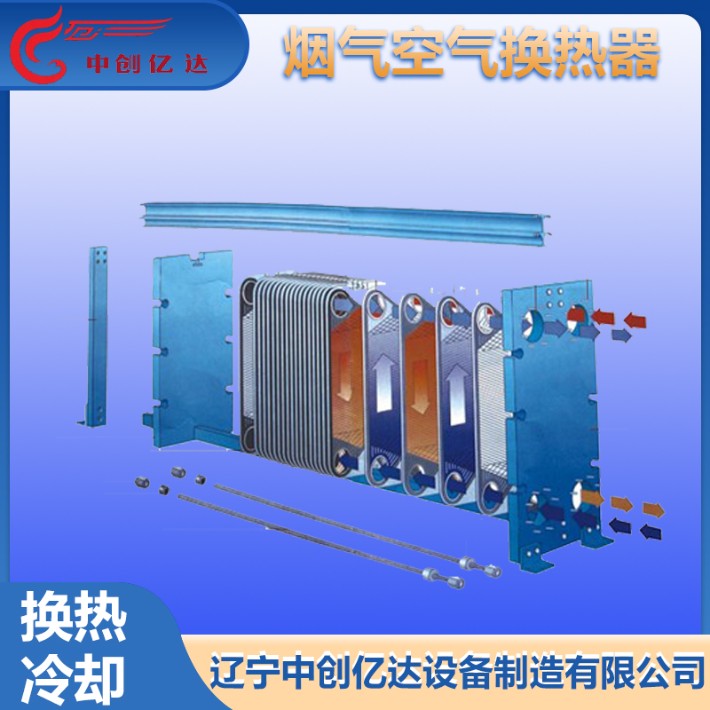

密封與組裝：板片通過橡膠墊片或焊接密封，夾緊螺栓或框架固定，形成閉合流道。
可拆卸板式換熱器
特點：板片可拆卸清洗，適用于易結垢或需頻繁維護的場景；但密封依賴墊片，長期耐壓性較弱。
適用場景：食品、 HVAC（暖通空調）、制冷系統。
釬焊式板式換熱器
特點：板片通過釬焊一體成型，無墊片泄漏風險；耐壓高（可達2.5MPa），但不可拆卸清洗。
適用場景：汽車空調、太陽能熱回收、制冷劑冷卻。
全焊接板式換熱器
特點：雙面焊接密封，耐高壓（高6.4MPa）和高溫（可達400℃），適用于腐蝕性介質。
適用場景：石油煉化、高溫蒸汽回收、酸堿介質換熱。
板殼式換熱器
特點：結合板式與殼管式優點，一側為板片，另一側為管束，適用于大溫差或相變工況。
適用場景： LNG（液化天然氣）加熱、化工反應釜余熱回收。
| 參數 | 技術要求與選型邏輯 |
|---|---|
| 板片材質 | 碳鋼（成本低但易腐蝕）、不銹鋼304/316L（耐腐蝕）、鈦合金（強腐蝕環境）。需匹配介質pH值與溫度。 |
| 流道設計 | 波紋角度（通常30°~60°）影響流速與壓降；通道寬度0.7~1.5mm，窄通道提升效率但易堵塞。 |
| 大工作壓力 | 可拆卸型≤1.6MPa，釬焊型≤2.5MPa，全焊型≤6.4MPa。需校核法蘭與墊片承壓能力。 |
| 熱流體流量比 | 冷熱側流量比建議1:3以內，過大需增加板片數量或優化流道分配。 |
| 清洗維護成本 | 易結垢系統選可拆卸式，腐蝕性介質推薦全焊接型。 |
行業應用案例
能源與化工
原油脫鹽脫水：利用板式換熱器預熱原料，回收反應余熱，降低能耗約20%~30%。
合成氨工藝：在高溫高壓工況下實現中間介質換熱，提升反應效率。
制冷與空調
地源熱泵系統：板式換熱器作為核心部件，連接地下環路與室內循環，COP（能效比）提升15%~25%。
數據中心冷卻：模塊化板式換熱器配合冷板，實現高密度服務器散熱。
食品與制藥
牛奶巴氏殺菌：控溫（72℃~75℃，15s），板式換熱器回收高溫熱水，節能率達40%。
生物發酵冷卻：快速移除反應熱，避免菌群失活，溫控精度±0.5℃。
